精密节流阀弯接头 PP快插型

图片仅供参考

精密节流阀弯接头 PP快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-LTWVLD	PP	弯接头 ● PP型

选型参数

选型表

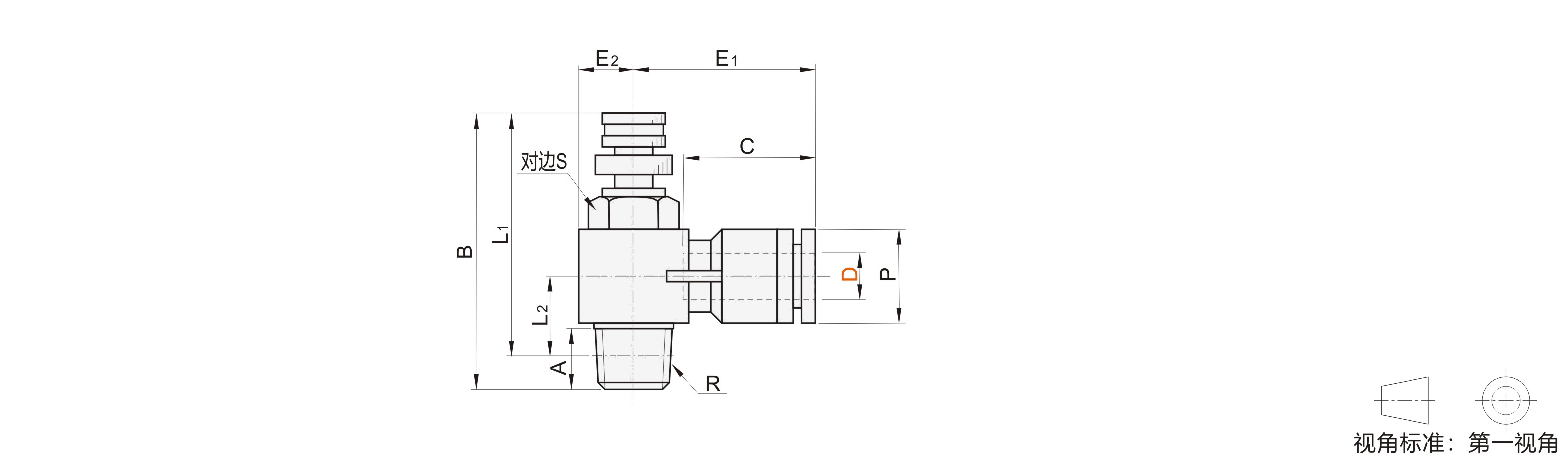

型号		公称型号			R				A			B		L1		L2			P			C			E1		E2			S			重量 (g)
代码	D	公称型号			R				A			min	max	min	max	L2			P			C			E1		E2			S			重量 (g)
JT-LTWVLD	4	M5			M5				2.9			29.7	27	26.8	24.1	7.2			9.9			15			20		4.9			8			7
	4	1			R1/8				8			41	35.1	37	31.1	10.7			10			15			21.5		7.2			12			18
	6	M5			M5				2.9			29.7	27	26.8	24.1	8.4			12.4			17.1			24.1		4.9			8			8
		1			R1/8				8			41	35.1	37	31.1	10.9									23.6		7.2			12			19
		2			R1/4				11.1			48.5	41.9	42.5	35.9	12.2									25.6		9.2			16			38
	8	1			R1/8				8			41	35.1	37	31.1	11.9			14.4			18.1			26.9		7.2			12			22
		2			R1/4				11.1			48.5	41.9	42.5	35.9	13.2									28.4		9.2			16			41
		3			R3/8				13.2			54.8	47.1	48.4	40.7	15.4									28.9		11			21			69
	10	2			R1/4				11.1			48.5	41.9	42.5	35.9	14.8			17.6			20.4			31.1		9.2			16			44
	10	3			R3/8				13.2			54.8	47.1	48.4	40.7	16.7			17.6			20.4			31.4		11			21			71
	12	3			R3/8				13.2			54.8	47.1	48.4	40.7	18.4			21			23.6			37.1		11			21			74
