防松垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	表面处理	材质	表面处理	适用标准	适用标准	类型
JT-YXZXD	PCS	SS400	发黑	DIN 9250S(STL)	一	防松垫圈
JT-YXZXO	PCS	SS400	达克罗	DIN 9250S(STL)	一	防松垫圈
JT-YXZXU	PCS	SUS304	一	DIN 9250S(STL)	一	防松垫圈
JT-YXZXQ	PCS	SUS316L	一	DIN 9250S(STL)	一	防松垫圈
JT-FBMOYXZXF	袋	SUS304	一	DIN 9250S(STL)	C3清洗	防松垫圈
JT-FBMOYXZXX	袋	SUS316	一	DIN 9250S(STL)	C3清洗	防松垫圈

选型参数

选型表

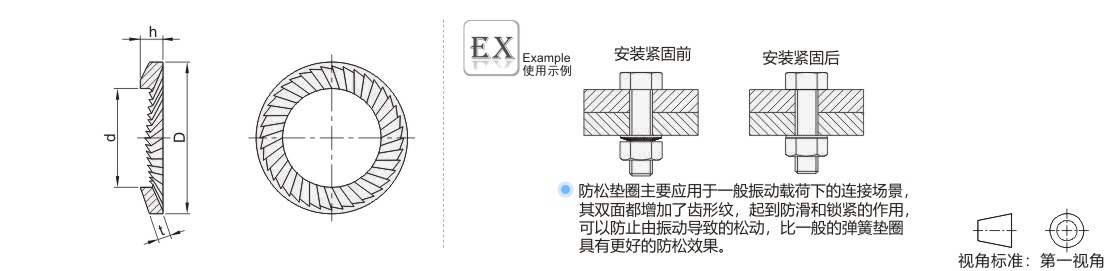

型号		d	D	t	h max	适用螺杆
代码	公称直径	d	D	t	h max	适用螺杆
(SS400) JT-YXZXD JT-YXZXO	2	2.2	4	0.35	0.6	2
	3	3.2	5.5	0.45	0.9	3
	4	4.3	7	0.5	1	4
	5	5.3	9	0.6	1.1	5
	6	6.4	10	0.7	1.2	6
	7	7.4	12	0.7	1.3	7
	8	8.4	13	0.8	1.4	8
	10	10.5	16	1	1.6	10
	12	13	18	1.1	1.7	12
	14	15	22	1.2	2	14
	16	17	24	1.3	2.1	16
	18	19	27	1.4	2.3	18
	20	21	30	1.5	2.4	20
	22	23	33	1.4	2.7	22
	24	25.6	36	1.8	2.7	24
	27	28.6	39	1.8	3.1	27
	30	31.6	45	2	3.2	30
	33	34	50	2.5	4	33
	36	38	54	2.5	4.2	36
(SUS304) JT-YXZXU (SUS316L) JT-YXZXQ	3	3.2	5.5	0.5	0.95	3
	4	4.3	7	0.7	1.2	4
	5	5.3	9			5
	6	6.4	10			6
	8	8.4	13	1	1.6	8
	10	10.5	16	1	1.6	10
	12	13	18	1.3	1.85	12
	14	15	22	1.5	2.3	14
	16	17	24	1.5	2.3	16
	20	21	30	1.8	2.8	20
	24	25.6	36	2	3.1	24
	30	31.6	45	2.5	4.1	30

型号		PCS\袋	d	D	t	h max	适用螺杆
代码	公称直径	PCS\袋	d	D	t	h max	适用螺杆
(SUS304) JT-FBMOYXZXF (SUS316L) JT-FBMOYXZXX	3	20	3.2	5.5	0.5	0.95	3
	4		4.3	7	0.7	1.2	4
	5		5.3	9	0.7	1.2	5
	6		6.4	10	0.7	1.2	6
	8		8.4	13	1.0	1.6	8
	10		10.5	16	1.0	1.6	10

暂未上传文档资料
