平皮带惰轮直柱型/圆弧型

图片仅供参考

平皮带惰轮直柱型/圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 轴承	表面处理	类型
JT-VZBSD	铝合金	钢	喷细砂本色阳极氧化	经济型 ● 直柱型
JT-VZBSU	铝合金	钢	喷细砂本色阳极氧化	经济型 ● 圆弧型

特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。

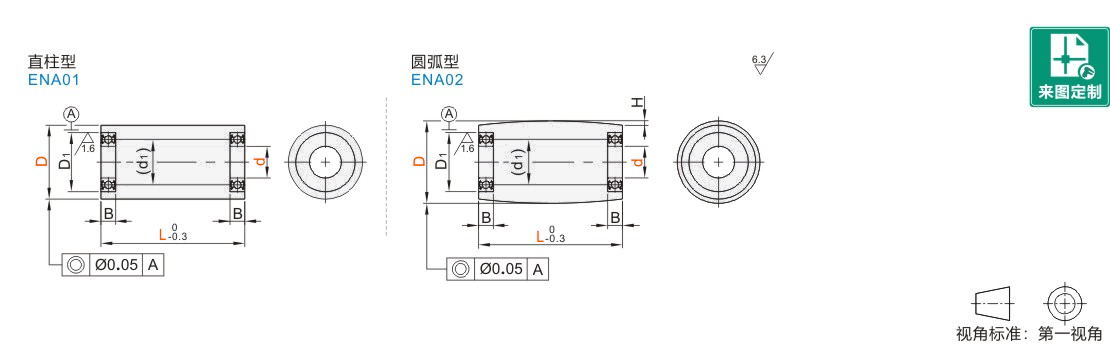

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

轴承采用压入式。

d1尺寸仅供参考，不影响惰轮使用。

选型参数

选型表

型号									d						L	H				d1				轴承尺寸
代码						D			d						L	H				d1				型号									D1					B
直柱型 JT-VZBSD						15			6						25 40 50	—				9				BAF676ZZ									10					3
						20			8						25 30					10				BAF678ZZ									12					3.5
						30			8						50 60					15				BAF698ZZ									19					6
						40			10						40					17				BAY6000ZZ									26					8
						50			20						30 50					27				BAY6904ZZ									37					9
圆弧型 JT-VZBSU						15			6						25 50	0.8				9				BAF676ZZ									10					3
						20			8						25 30 40 50					10				BAF678ZZ									12					3.5
						30			12						30 40 50 60					15				BAY6901ZZ									24					6
						40			10						30 40 60					17				BAY6000ZZ									26					8
						50			15						50 60					27				BAY6902ZZ									28					7
