圆形双头螺纹支柱

图片仅供参考

圆形双头螺纹支柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

螺纹指定带扳手槽型

代码	材质	表面处理	类型
JT-PBAQD	SS400	—	L尺寸指定型 ● 螺纹指定带扳手槽型
JT-PBAQU	SS400	发黑	L尺寸指定型 ● 螺纹指定带扳手槽型
JT-PBAQQ	SS400	无电解镀镍	L尺寸指定型 ● 螺纹指定带扳手槽型
JT-PBAQX	SUS304	—	L尺寸指定型 ● 螺纹指定带扳手槽型

L	公差
15~300	±0.2
300.5~600	±0.3
600.5~1020	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

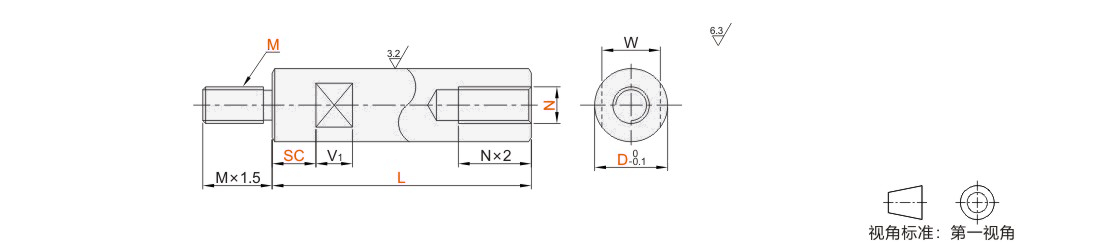

型号										最小单位0.5						最小单位1						M·N																					W				V1
代码						D				L						SC						M·N																					W				V1
JT-PBAQD JT-PBAQU JT-PBAQQ JT-PBAQX						5				15.0~60.0						0~50						2.6 3																					4				10
						6				15.0~60.0						0~50						3 4																					5
						8				20.0~160.0						0~150						3 4 5																					7
						10				20.0~360.0						0~350						4 5 6																					8
						12				25.0~420.0						0~408						5 6 8																					10				12
						15				30.0~520.0						0~508						6 8 10																					13
						20				40.0~520.0						0~508						6 8 10 12																					17
						25				55.0~620.0						0~610						6 8 10 12 16																					22
						30				65.0~720.0						0~705						6 8 10 12 16 20																					27				16
						35				80.0~820.0						0~805						8 10 12 16 20 24																					30				16
						40				80.0~920.0						0~900						10 12 16 20 24																					36				20
						50				80.0~1020.0						0~1000						12 16 20 24																					41				20

可选加工参数
