还有0项未选择重置

选择代码

代码参数

外形

尺寸选择

材质

表面处理

选型参数

规格 *

Y(mm) *

2~80/1

F(mm) *

5~160/1

螺纹长度E(mm) *

6~42/1

螺纹直径选择N(mm) *

图片仅供参考

悬臂销外螺纹安装型带内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

外螺纹退刀槽尺寸见(表1)。工艺孔加工条件：总长度除以D段长度＞3。(工艺孔详细尺寸见产品简介)

选型参数

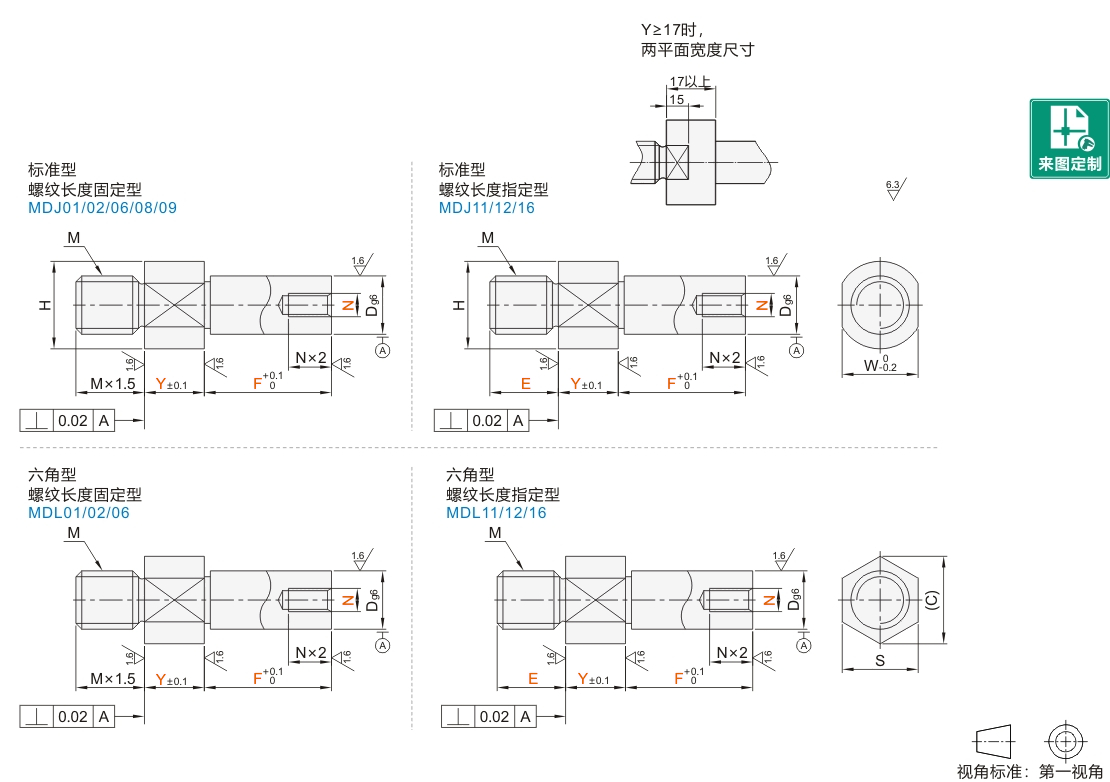

标准型

型号		Dg6		最小单位1			N	H	W	M
代码	规格	Dg6		Y	F	E	N	H	W	M
螺纹长度固定型 JT-GNLSD JT-GNLSU JT-GNLSX JT-GNLSM JT-GNLSG 螺纹长度指定型 JT-GNLDD JT-GNLDU JT-GNLDX	6	6	-0.004 -0.012	2~65	5~110	6~15	3	10	8	M6
	6A	6	-0.004 -0.012			6~15	3	14	12	M6
	8	8	-0.005 -0.014			8~20	4	12	10	M8
	8A	8				8~20	4	16	14	M8
	10	10				10~22	4 5 6	15	13	M10
	10A	10				10~22	4 5 6	20	17	M10
	12	12	-0.006 -0.017		5~160	12~25	5 6 8	17	14	M12
	13	13					5 6 8	18	15
	15	15					6 8 10	20	17
	16	16						21	18
	17	17						22	19
	18	18						23	20
	20	20	-0.007 -0.020	4~80		20~42	6 8 10 12	26	24	M20
	20A	20						26		M16
	22	22						28		M20
	22A	22						28		M16
	25	25					8 10 12 16	31	27	M20
	25A	25					8 10 12 16	31	27	M16
	30	30					8 10 12 16 20	36	32	M20
	30A	30					8 10 12 16 20	36	32	M16

六角型

型号		Dg6		最小单位1			N	S	(C)	M
代码	规格	Dg6		Y	F	E	N	S	(C)	M
螺纹长度固定型 JT-GNISD JT-GNISU JT-GNISX 螺纹长度指定型 JT-GNIDD JT-GNIDU JT-GNIDX	6	6	-0.004 -0.012	2~65	5~110	6~15	3	8	9.2	M6
	8	8	-0.005 -0.014			8~18	4	10	11.5	M8
	10	10	-0.005 -0.014			10~22	4 5 6	13	15	M10
	12	12	-0.006 -0.017		10~110	12~25	5 6 8	14	16.2	M12
	13	13					5 6 8	17	19.6
	15	15					6 8 10	17	19.6
	16	16						19	21.9
	17	17						19	21.9
	18	18						24	27.7
	20	20	-0.007 -0.020	4~65		20~42	6 8 10 12			M20
	20A	20								M16
	22	22								M20
	22A	22								M16
	25	25					8 10 12 16	27	31.2	M20
	25A	25					8 10 12 16	27	31.2	M16
	30	30					8 10 12 16 20	32	36.9	M20
	30A	30					8 10 12 16 20	32	36.9	M16

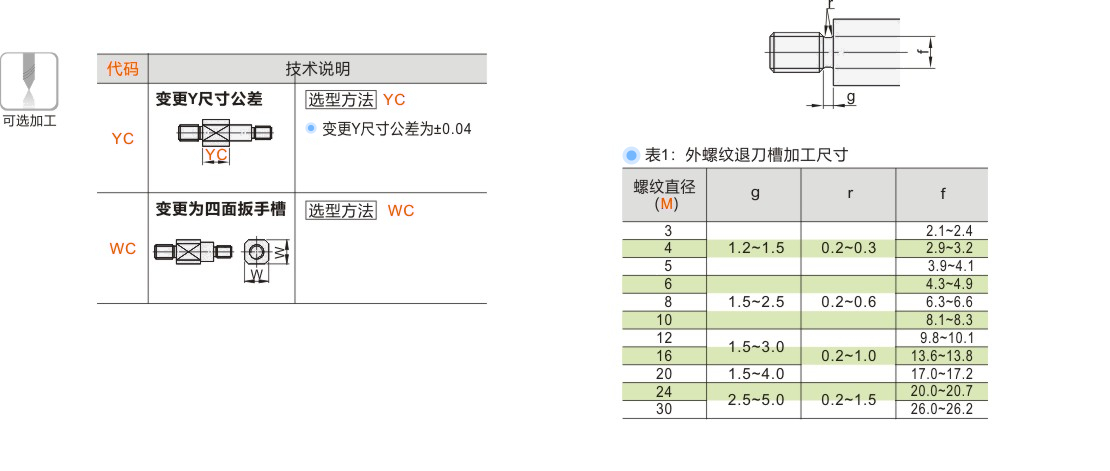

标准型仅适用YC/WC可选加工，六角型仅适用YC可选加工。

可选加工参数

暂未上传文档资料

悬臂销 外螺纹安装型 带内螺纹型
