悬臂销外螺纹安装带挡圈槽台阶型

图片仅供参考

悬臂销外螺纹安装带挡圈槽台阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VGANUD	SCr440	发黑	带挡圈槽型 ● 台阶型
JT-VGANUU	SCr440	无电解镀镍	带挡圈槽型 ● 台阶型
JT-VGANUQ	SCr440	—	带挡圈槽型 ● 台阶型
JT-VGANQD	SUS304	—	带挡圈槽型 ● 台阶型

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

可选加工见下表。

选型参数

选型表

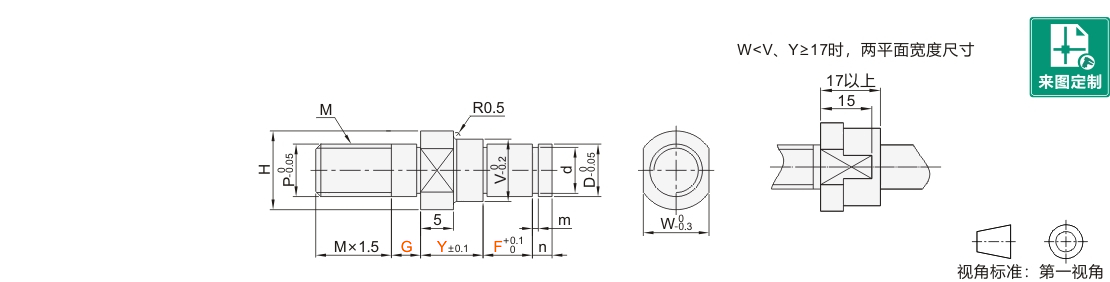

型号		D	最小单位1			P	M	V	H	W	d	m	n
代码	规格	D	Y	F	G	P	M	V	H	W	d	m	n
(SCr440) JT-VGANUD JT-VGANUU JT-VGANUQ (SUS304) JT-VGANQD	3	3	7~35	3~55	3~8	3	M3	5	7	5	2	0.5	2
	4	4				4	M4	6	8	6	3	0.7
	5	5				5	M5	7	9	7	4	0.7
	6	6	7~65	5~110	5~10	6	M6	8	10	8	5	0.9
	8	8				8	M8	10	12	10	7	1.15	3
	10	10				10	M10	13	15	13	9.6		3
	12	12				12	M12	15	17	14	11.5		4
	13	13		10~110	5~15			16	18	15	12.4
	15	15						18	20	17	14.3
	16	16						19	21	18	15.2
	17	17			5~20			20	23	20	16.2
	18	18						21	23	20	17
	20	20				20	M20	23	26	24	19	1.35
	20A	20				16	M16	23	26	24	19
	22	22				20	M20	26	28	25	21		5
	22A	22				16	M16	26	28	25	21
	25	25				20	M20	29	31	27	23.9
	25A	25				16	M16	29	31	27	23.9
	30	30				20	M20	34	36	32	28.6	1.65
	30A	30				16	M16	34	36	32	28.6	1.65
