选型参数

轴承类型 *

缸径 *

气缸行程 *

1~250/1

内置磁环 *

三轴气缸

图片仅供参考

三轴气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

缸径	动作方式	使用流体	保证耐压力	最高使用压力	最低使用压力	工作温度	使用活塞速度	行程长度公差	缓冲	不回转精度(注) / 直线轴承	不回转精度(注) / 铜套轴承	接管口径
6	双作用	空气(经40μm以上滤网过滤)	1.2MPa	0.7MPa	0.15MPa	-20~70℃	50~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	一	±0.1°	M3×0.5
10	双作用	空气(经40μm以上滤网过滤)	1.2MPa	0.7MPa	0.15MPa	-20~70℃	50~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	一	±0.1°	M3×0.5
12	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.08°	±0.10°	M5×0.8
16	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.08°	±0.10°	M5×0.8
20	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.07°	±0.09°	Rc1/8
25	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.07°	±0.09°	Rc1/8
32	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.06°	±0.08°	Rc1/8
40	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.06°	±0.08°	Rc1/8
50	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.05°	±0.06°	Rc1/4
63	双作用	空气(经40μm以上滤网过滤)	1.5MPa	1.0MPa	0.15MPa	-20~70℃	30~500mm/s	≤100(+1.0~0),>100(+1.5~0)	防撞垫	±0.05°	±0.06°	Rc1/4

注：不回转精度为气缸完全收回状态时，气缸固定板可回转的角度。

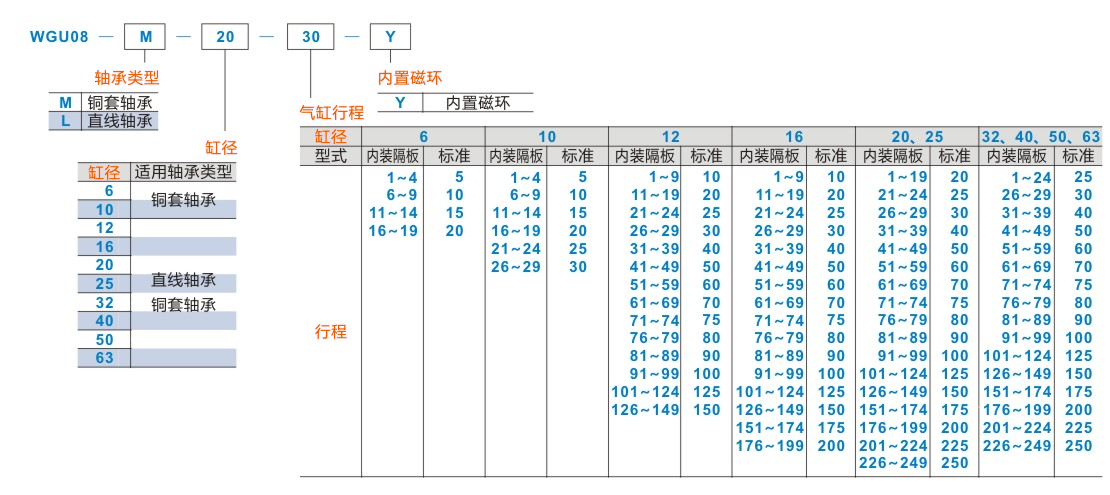

内装隔板行程气缸由上一级标准行程气缸改制而成，外形尺寸与其相同（最小单位1）。
如行程为88的内装隔板行程气缸是由行程为90的标准行程气缸改制而成，其外形尺寸与其相同。

主要零件及材质表

序号	名称	材质
1	固定板	碳钢
2	导杆	不锈钢(缸径6～10),中碳钢(缸径12～63)
3	缸体	铝合金
4	防尘圈	NBR
5	活塞杆	不锈钢(缸径6～10),中碳钢(缸径12～63)
6	磁铁	稀土(缸径6～10),稀土/塑胶(缸径12～63)
7	磁铁座	黄铜/铝合金(缸径6无此项，缸径10仅铝合金)
8	活塞	不锈钢(缸径6),黄铜/铝合金(缸径12～63,缸径10仅黄铜)
9	后盖	黄铜/铝合金(缸径10无此项；缸径6为垫块，材质：铝合金)
10	磁铁垫片	NBR
11	活塞密封圈	NBR
12	轴承	黄铜(滑动轴承，缸径6～63),轴承钢(直线轴承，缸径12～63)
13	缓冲垫	PU
14	O型圈	NBR
15	内六角螺钉	中碳钢
16	前盖	铝合金
17	挡圈	弹簧钢

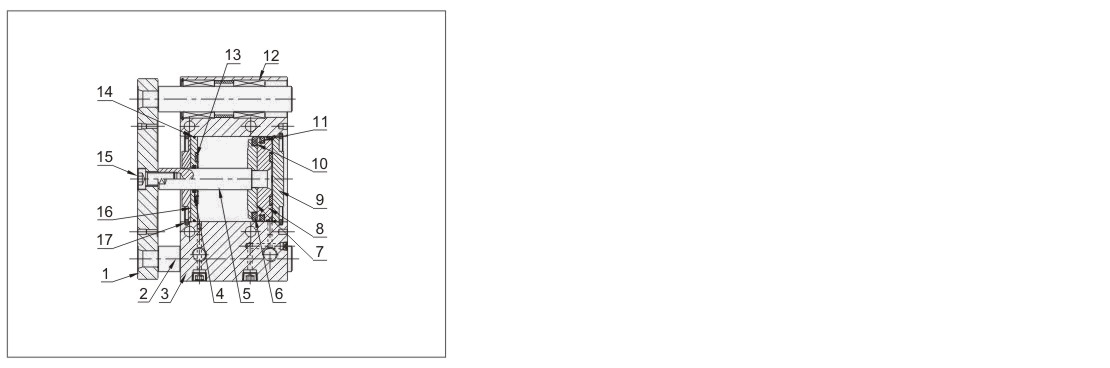

内部结构图

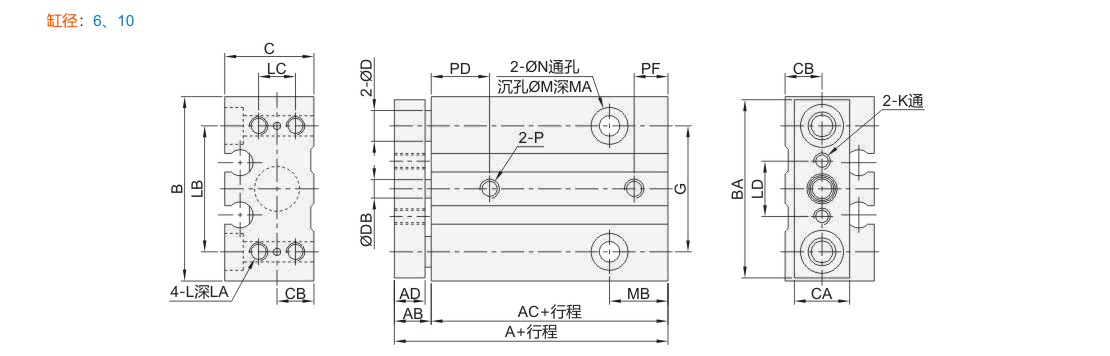

缸径	A	AB	AC	AD	B	BA	C	CA	CB	D	DB	G	K	L	LA	LB	LC	LD	M	MA	MB	N	P	PD	PF
6	29.5	6	23.5	5	30	29	14.3	9	5.9	5	3	20.5	M2.5X0.45	M3x0.5	5	20.5	6	9	6	3	9.5	3.4	M3x0.5	9.5	5.5
10	32	5.9	26	5	34	33	17.8	10	7.4	6	5	23	M3×0.5	M4×0.7	5	23	8	11	8	4	8.5	4.4	M3x0.5	11.5	5

缸径	行程
	A					DA								MC				KC
	直线轴承	铜套轴承	铜套/直线轴承			直线轴承				铜套轴承				MC				KC
	≤30	≤50	31(51)~100	101~200	>200	≤30	31~100	101~200	>200	≤50	51~100	101~200	>200	≤30	31~100	101~200	>200	≤30	31~100	101-200	>200
12	42		55	85	一	0	13	43	一	0	13	43	一	20	40	110	一	15	25	60	一
16	46		65	95	一		19	49	一		19	49	一	24	44	110	一	17	27	60	一
20	53		80	104	122		27	51	69		27	51	69			120	200	29	39	77	117
25	53.5		82	104.5	122		28.5	51	68.5		28.5	51	68.5			120	200	29	39	77	117

缸径	行程
	A					DA								MC				KC
	直线轴承	铜套轴承	铜套/直线轴承			直线轴承				铜套轴承				MC				KC
	≤50	≤50	51~100	101~200	>200	≤50	51~100	101~200	>200	≤50	51~100	01~200	>200	≤40	41~100	101~200	>200	≤40	41~100	101~200	>200
32	65.2	78.2	102.2	118.2	140.2	5.5	42.5	58.5	80.5	18.5	42.5	58.5	80.5	24	48	124	200	33	45	83	121
40	66	78	102	118	140	0	36	52	74	12	36	52	74					34	46	84	122
50	76	89	118	134	161	4	46	62	89	17	46	62	89					36	48	86	124
63	77	89	118	134	161	0	41	57	84	12	41	57	84	28	52	128		38	50	88	124

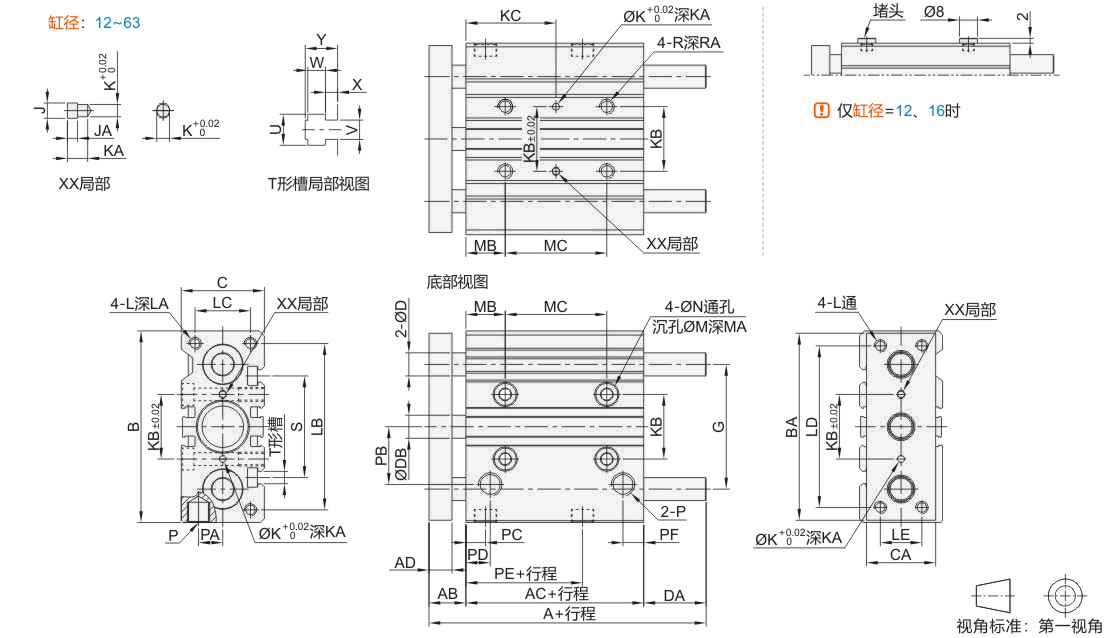

缸径	AB	AC	AD	B	BA	C	CA	D		DB	G	J	JA	K	KA	KB	L	LA	LB	LC	LD	LE	M	MA	MB	N	P	PA	PB	PC	PD	PE	PF	R	RA	S	U	V	W	X	Y
缸径	AB	AC	AD	B	BA	C	CA	直线轴承	铜套轴承	DB	G	J	JA	K	KA	KB	L	LA	LB	LC	LD	LE	M	MA	MB	N	P	PA	PB	PC	PD	PE	PF	R	RA	S	U	V	W	X	Y
12	13	29	8	58	56	26	22	6	8	6	41	3.5	3	3	6	23	M4×0.7	10	50	18	48	14	8	4.5	5	4.3	M5×0.8	8	18	11.5	11.5	13	8	M5×0.8	10	37	7.5	4.5	4	2	6.5
16	13	33	8	64	62	30	25	8	10	8	46					24	M5×0.8	12	56	22	54	16	8	4.5	5	4.3	M5×0.8	9.5	19	11.5	11.5	15	8.5	M5×0.8	10	38	7.5	4.5	4	2.5	7
20	16	37	10	83	81	36	30	10	12	10	54					28	M5×0.8	12	72	24	70	18	9.5	5.5	17	5.2	Rc1/8	10.5	25	10.5	10.5	13.5	9	M6×1.0	12	44	8.5	5.5	4.5	3	8
25	15.9	37.5	10	93	91	42	38	12	16	12	64	4.5		4		34	M6×1.0	14	82	30	78	26	9.5	5.5	17	5.2		13.5	30	11.5	11.5	12.5	9.5	M6×1.0	12	50	8.5	5.5	4.5	3	8.5
32	22.2	37.5	12	112	110	48	44	16	20	16	78					42	M8×1.25	18	98	34	96	30	11	7.5	21	6.4		16	35.5	12	12	6.5	9.5	M8×1.25	16	63	10.5	6.5	5.5	3.5	9.5
40	22	44	12	120	118	54	44	16		16	86					50	M8×1.25	18	106	40	104	30	11	7.5	22	6.4		18	39.5	14	14	13	11	M8×1.25	16	72	10.5	6.5	5.5	4	11
50	28	44	16	148	146	64	60	20		20	110	6	4	5	8	66	M10×1.5	22	130	46	130	40	14	9	24	8.6	Rc1/4	21.5	47	14	14	9	12	M10×1.5	20	92	13.5	8.5	7.5	4.5	13.5
63	28	49	16	162	158	78	70	20		20	124	6	4	5	8	80	M10×1.5	22	142	58	130	50	14	9	24	8.6	Rc1/4	28.25	58	16	16	13	13.5	M10×1.5	20	110	18	11	10	7	18.5

容许最大扭矩(N·m)

缸径	轴承种类	行程
缸径	轴承种类	5	10	15	20	25	30	40	50	60	70	75	80	90	100	125	150	175	200	225	250
6	铜套轴承	0.008	0.007	0.006	0.005	一	一	一	一	一	一	一	一	一	一	一	一	一	一	一	一
10	铜套轴承	0.045	0.039	0.033	0.028	0.024	0.021	一	一	一	一	一	一	一	一	一	一
12	铜套轴承	一	0.39	一	0.32	0.29	0.27	0.24	0.21	0.49	0.46	0.43	0.42	0.39	0.36	0.31	0.27
12	直线轴承		0.35		0.29	0.26	0.24	0.22	0.19	0.44	0.39	0.37	0.35	0.32	0.29	0.24	0.20
16	铜套轴承		0.69		0.58	0.54	0.49	0.43	0.38	0.75	0.72	0.69	0.65	0.61	0.58	0.5	0.44	0.4	0.36
16	直线轴承		0.62		0.52	0.49	0.44	0.39	0.34	0.68	0.65	0.62	0.59	0.55	0.52	0.43	0.37	0.32	0.28
20	铜套轴承		一		1.05	0.99	0.93	0.83	0.75	1.97	1.9	1.88	1.86	1.72	1.63	1.44	1.28	1.16	1.06	1.01	0.9
20	直线轴承				0.95	0.89	0.84	0.75	0.68	1.77	1.59	1.52	1.46	1.33	1.25	1.3	1.15	1.03	0.93	0.88	0.76
25	铜套轴承				1.76	1.65	1.55	1.38	1.25	3.17	3.06	2.96	2.91	2.77	2.57	2.26	2.02	1.83	1.67	1.57	1.42
25	直线轴承				1.58	1.49	1.4	1.24	1.13	2.71	2.42	2.38	2.33	2.19	1.97	2.03	1.78	1.58	1.41	1.22	1.16
32	铜套轴承				一	6.35	6.6	5.73	5.13	5.98	5.74	5.69	5.62	5.11	4.97	4.42	3.98	3.61	3.31	2.97	2.84
32	直线轴承					5.72	5.4	5.16	4.62	5.38	5.15	5.11	5.02	4.6	4.47	3.98	3.58	3.25	2.98	2.67	2.56
40	铜套轴承					7	6.6	6.121	5.66	6.66	6.31	6.27	6.23	5.86	5.48	4.78	4.38	3.98	3.65	3.34	3.13
40	直线轴承					6.3	5.94	5.5	5.09	5.99	5.67	5.62	5.58	5.27	4.93	4.3	3.94	3.58	3.29	3.01	2.82
50	铜套轴承					13	12.6	11	10.8	13.7	12.7	12	11.8	11.1	10.6	9.5	8.6	7.86	7.24	6.8	6.24
50	直线轴承					9.17	8.75	8.3	7.62	10.3	9.94	9.83	9.77	8.82	8.74	8.55	7.74	7.07	6.52	6.12	5.62
63	铜套轴承					14.7	13.6	12.9	12.1	19.4	16.2	13.5	12.7	12.1	11.9	10.7	9.69	8.86	8.16	7.52	7.04
63	直线轴承					10.2	9.74	9.2	8.48	17.46	14	11	10.6	10.2	9.74	9.63	8.72	7.97	7.34	6.77	6.34
