直杆型定位销 锥角形 一端开槽一端外螺纹
图片仅供参考
收藏 分享

直杆型定位销 锥角形 一端开槽一端外螺纹

产品属性： 性价比 标准型 产品名称 直杆型定位销 端部形状 倒角C形 种类筛选 销类
产品型号： 请点击左侧选项进行选型
代码
公差
材质
硬度适用标准类型
JT-XITDD-H13h13SCr44038~46HRCGB/T878-1986一端开槽
一端外螺纹型
JT-XITDU-H13h13SUJ256HRC~GB/T878-1986一端开槽
一端外螺纹型
JT-XITDX-H11h11SCr44038~46HRCGB/T880-1986两端带孔型
JT-XITDL-H11h11SUJ256HRC~GB/T880-1986两端带孔型

由于产品批次不同，倒角尺寸大小存在偏差，不影响功能。

L尺寸公差表

L公差
10~16±0.3
20~30±0.4
35~50±0.5
55~160±0.6

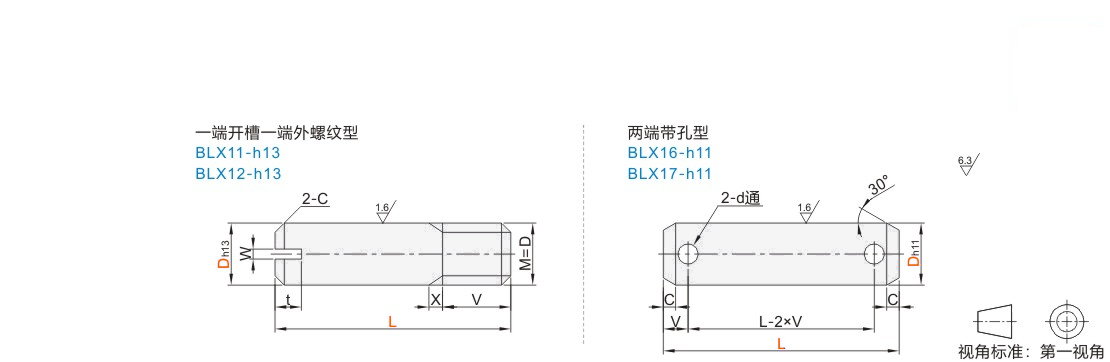

选型参数

一端开槽一端外螺纹型

型号
L
MWV
Max		X
Max		t
Max		C≈
代码Dh13
JT-XITDD-H13
JT-XITDU-H13		40
-0.18		10 12 16 20 25M40.64.41.42.050.6
6 12 16 20 25 30 35M616.622.91
80
-0.22		 16 20 25 30 35 40 45 50M81.28.82.53.61.2
10 20 25 30 35 40 45 50M101.61134.251.5
120
-0.27		 25 30 35 40 45 50 55M12213.23.54.82
16 30 35 40 45 50 55M162.517.645.5
200
-0.33		 35 40 45 50 55 60M2032256.82.5

两端带孔型

型号
L
dH13(Min)
V
C
代码Dh11
JT-XITDX-H11
JT-XITDL-H11		40
-0.075		10 12 16 20 25 30 35 40 45 501+0.14
0		21
5 12 16 20 25 30 35 40 45 50 55 601.62
6 12 16 20 25 30 35 40 45 50 55 602.5
80
-0.09		 16 20 25 30 35 40 45 50 55 60 70 80 90 10023
10 20 25 30 35 40 45 50 55 60 70 80 90 100 110 1203.2+0.18
0		4
120
-0.11		 30 35 40 45 50 55 60 70 80 90 100 110 120453
14 30 35 40 45 50 55 60 70 80 90 100 110 120
16 30 35 40 45 50 55 60 70 80 90 100 110 120 130 140 150 160
18 40 45 50 55 60 70 80 90 100 110 120 130 140 150 16056.5
200
-0.13		 40 45 50 55 60 70 80 90 100 110 120 130 140 150 1604
22 40 45 50 55 60 70 80 90 100 110 120 130 140 150 160
25 50 55 60 70 80 90 100 110 120 130 140 150 1606.3+0.22
0		8
暂未上传文档资料
