选型参数

安装部直径D(mm) *

定位部直径P(mm) *

L *

8~42/1

B *

2~30/0.1

图片仅供参考

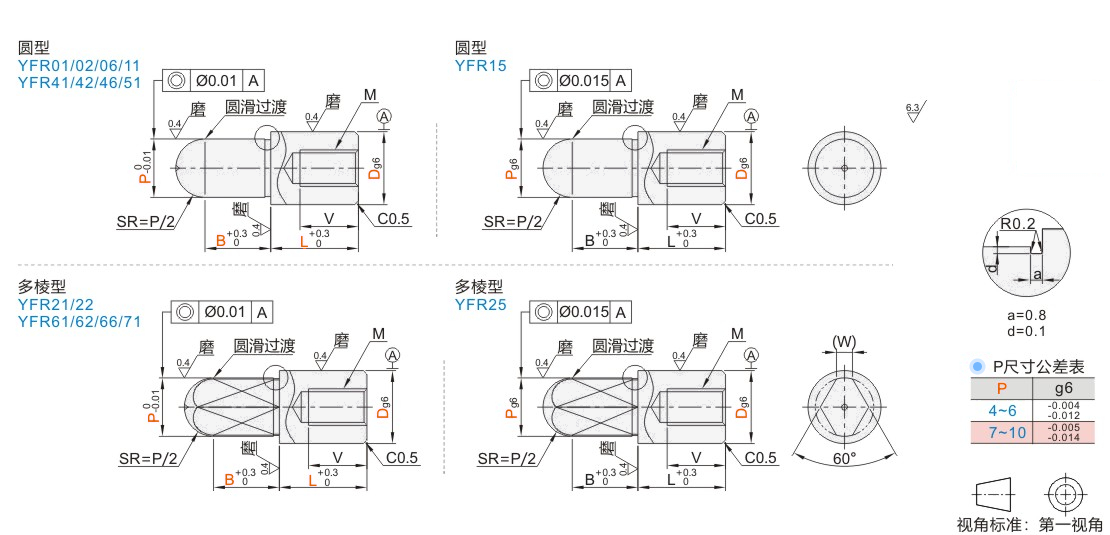

球面内螺纹定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-RAPSD	P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RAPUD	P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RAPFD	P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC	—
JT-RAPXD	P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC	—
JT-RAPSU	P尺寸选择型 / 圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAPUU	P尺寸选择型 / 多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAPFU	P.L.B尺寸指定型 / 圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAPXU	P.L.B尺寸指定型 / 多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAPSX	P尺寸选择型 / 圆型	SUS304	—	—
—	P尺寸选择型 / 多棱型	SUS304	—	—
JT-RAPFX	P.L.B尺寸指定型 / 圆型	SUS304	—	—
JT-RAPXX	P.L.B尺寸指定型 / 多棱型	SUS304	—	—
JT-RAPDD	P尺寸选择型 / 圆型	SUS440C	淬火硬度48~53HRC	—
—	P尺寸选择型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RAPOD	P.L.B尺寸指定型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-RAPLD	P.L.B尺寸指定型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-RAPDO	P尺寸选择型 / 圆型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAPUO	P尺寸选择型 / 多棱型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
—	P.L.B尺寸指定型 / 圆型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
—	P.L.B尺寸指定型 / 多棱型	SUJ2	淬火硬度HRC56~,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且P≥6且B≥4。(工艺孔详细尺寸见产品简介)

选型参数

P尺寸选择型

型号			P	L	B	M	V	(W)
代码	Dg6		P	L	B	M	V	(W)
圆型多棱型 JT-RAPSD JT-RAPUD JT-RAPSU JT-RAPUU JT-RAPSX JT-RAPUO JT-RAPDD JT-RAPDO	6	-0.004 -0.012	4 5	10	5	M3	5	1.5
	8	-0.005 -0.014	6 7	15	6	M5	8	1.8
	10	-0.005 -0.014	7 8	15	8	M5	8	2.2
	13	-0.006 -0.017	8 10	22	8	M8	12	3
	16	-0.006 -0.017	10	22	10	M8	12	4

P.L.B尺寸指定型

型号			最小单位0.01	最小单位1	最小单位0.1	M	V	(W)
代码	Dg6		P	L	B	M	V	(W)
圆型多棱型 JT-RAPFD JT-RAPXD JT-RAPFU JT-RAPXU JT-RAPFX JT-RAPXX JT-RAPOD JT-RAPLD	5	-0.004 -0.012	3.00~5.00	8~12	2.0~15.0	M2	3	1.2
	6	-0.004 -0.012	4.00~6.00	8~17	2.0~15.0	M3	5	1.5
	8T	-0.005 -0.014	6.00~8.00	8~21	2.0~30.0	M4	6	1.8
	8		6.00~8.00	11~21	2.0~30.0	M5	8	1.8
	10T		7.00~10.00	8~23	3.0~30.0	M4	6	2.2
	10		7.00~10.00	11~23		M5	8	2.2
	12T	-0.006 -0.017	7.00~12.00	8~26		M4	6	2.5
	12		7.00~12.00	12~26		M5	8	2.5
	13T		8.00~13.00	10~28	5.0~30.0	M6	9	3
	13		8.00~13.00	13~28		M8	10	3
	16T		10.00~16.00	10~35		M6	9	4
	16		10.00~16.00	16~35		M8	12	4
	20T	-0.007 -0.020	13.00~20.00	12~42		M6	9	5
	20	-0.007 -0.020	13.00~20.00	20~42		M8	12	5

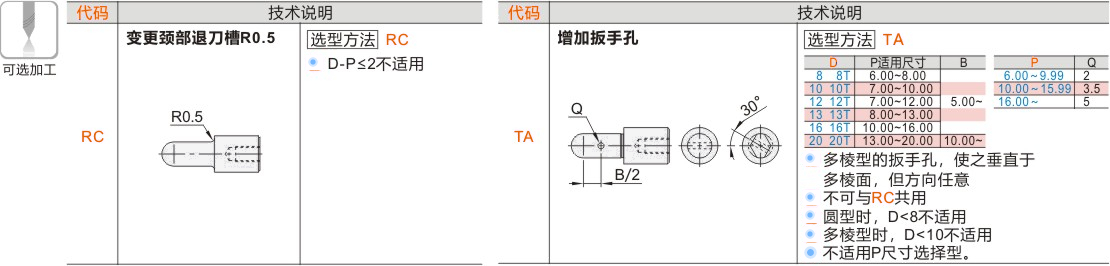

可选加工参数
