方形按压转动式平面锁

图片仅供参考

方形按压转动式平面锁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	锁芯	材质 / 基座/把手	材质 / 锁舌	表面处理 / 基座/把手	表面处理 / 锁舌	类型
JT-VTBYSQ●	一字形锁芯	ZDC	Q235	喷银白漆	镀蓝白锌	把手按压转动式 ● 锁芯一体式按钮
JT-VTBYSF●	一字形锁芯	ZDC	Q235	喷无光黑	镀蓝白锌	把手按压转动式 ● 锁芯一体式按钮
JT-VTBWSQ	一字形锁芯	ZDC	Q235	亚光白	镀蓝白锌	把手按压转动式 ● 方形独立式按钮

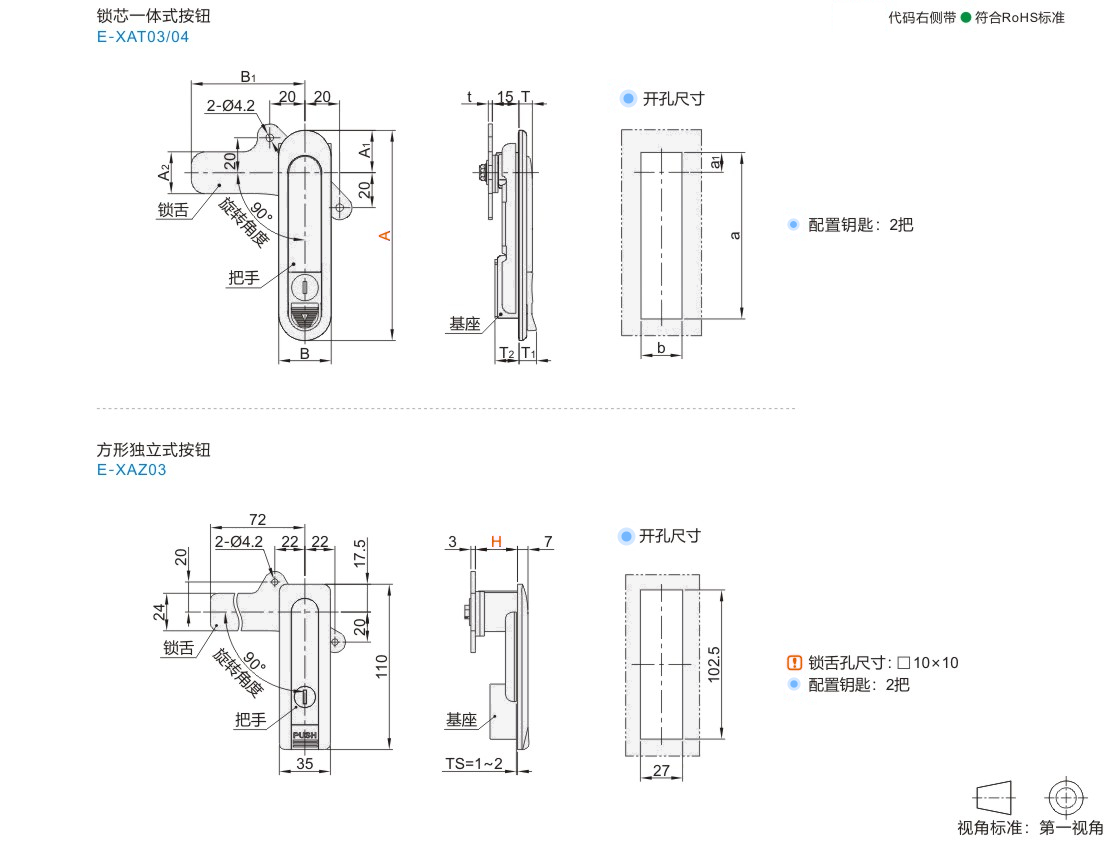

选型参数

锁芯一体式按钮

型号		A1		A2			B				B1			T			T1				T2			t		a			b			a1				参考重量（kg）
代码	A	A1		A2			B				B1			T			T1				T2			t		a			b			a1				参考重量（kg）
JT-VTBYSQ JT-VTBYSF	87.5	24.3		24			28.5				65			8			10.5				11			2.3		62.5			24			12				0.215
	121	24.3		24			30				65			8			10.5				13.5			2.3		95.5			24			12				0.28
	147	28.5		25			33				72			9			11				13.5			3		117			27			13.5				0.37

方形独立式按钮

型号						参考重量（kg）
代码				规格	H	参考重量（kg）
JT-VTBWSQ				110	22	0.329
					25
					28
