实心导向轴一端外螺纹一端内螺纹 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	精度等级	D公差	材质	硬度	表面处理	类型
JT-CSVSD	普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVSU	普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVSQ	普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铭	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVSX	普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVSL	普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVQD	精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVQU	精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVQX	精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—	一端外螺纹一端内螺纹型 ● 标准型
JT-CSVQL	精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹一端内螺纹型 ● 标准型

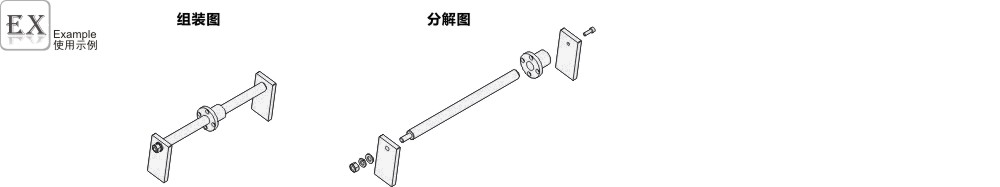

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号			最小单位1			P 选择	N 选择	R	C
代码	Dg6		L	F	B	P 选择	N 选择	R	C
JT-CSVSD JT-CSVSU JT-CSVSQ JT-CSVSX JT-CSVSL	4	-0.004 -0.012	20~300	F=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3 4	2	0.2	0.2以下
	5		20~400			3 4 5	2.6 3	0.2	0.2以下
	6		20~600			3 4 5 6	3	0.3	0.5以下
	8	-0.005 -0.014	20~800			3 4 5 6 8	3 4 5
	10	-0.005 -0.014	20~800			4 5 6 8 10	3 4 5 6
	12	-0.006 -0.017	20~1000			5 6 8 10 12	4 5 6 8
	13					5 6 8 10 12	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020				6 8 10 12 16 20	4 5 6 8 10 12		1.0以下
	25					8 10 12 16 20 24	4 5 6 8 10 12 16
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20
	35	-0.009 -0.025				10 12 16 20 24 30	8 10 12 16 20 24
	40					12 16 20 24 30	10 12 16 20 24 30	0.5
	50					16 20 24 30	12 16 20 24 30	0.5

精密级

型号			最小单位1			P 选择	N 选择	R	C
代码	Dg6		L	F	B	P 选择	N 选择	R	C
JT-CSVQD JT-CSVQU JT-CSVQX JT-CSVQL	5	-0.004 -0.012	20~300	F=2~P×5	根据使用要求指定B尺寸 B=0时，无外螺纹	3	2.6 3	0.2	0.2以下
	6	-0.004 -0.012				3 4	3	0.3	0.5以下
	8	-0.005 -0.014				3 4 5 6	3 4 5
	10	-0.005 -0.014	20~350			4 5 6 8	3 4 5 6
	12	-0.006 -0.017				5 6 8 10	4 5 6 8
	13					5 6 8 10	4 5 6 8
	15					5 6 8 10 12	4 5 6 8 10
	16					5 6 8 10 12	4 5 6 8 10
	18					5 6 8 10 12 16	4 5 6 8 10 12
	20	-0.007 -0.020	20~450			6 8 10 12 16	4 5 6 8 10 12		1.0以下
	25					8 10 12 16 20	4 5 6 8 10 12 16
	30					8 10 12 16 20 24	6 8 10 12 16 20

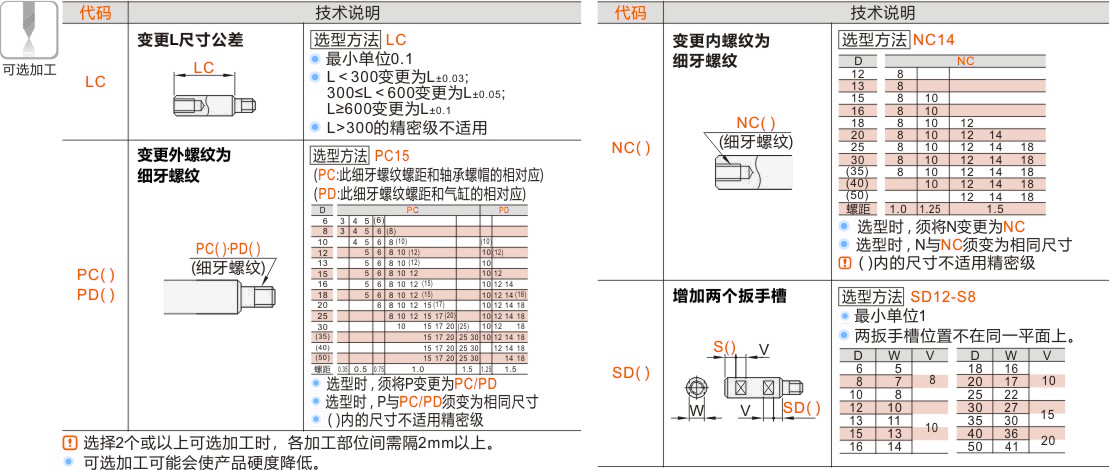

可选加工参数
