产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVUD	A6061	本色硬质阳极氧化	方形滑轨
JT-HNVUU	ZDC	—	方形滑块
JT-HNVUQ	ADC	本色阳极氧化	方形滑块

特点：
● 可定制E≠F；
● 浮动式滑块可做偏差和平行度误差补偿；
● 易于安装，免维护；
● 轻质，安静运行。
典型应用领域：
● 农业机械；
● 车辆
● 医疗：
● 包装工业；
● 家具；
● 机器人：
● 钣金。

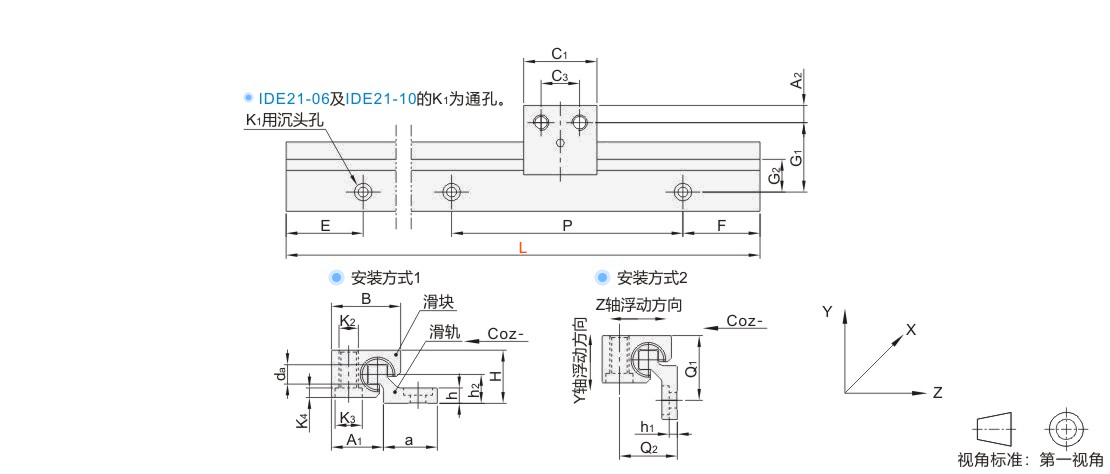

选型参数

方形滑轨

型号								L 最小单位1	P	H	da	a	h	h1	h2	G1	G2	A1	Q1	Q2	K1 用于螺栓	ly (mm⁴)	lz (mm⁴)	wby (mm³)	wbz (mm³)	参考重量 (kg/m)
代码		配合滑块规格						L 最小单位1	P	H	da	a	h	h1	h2	G1	G2	A1	Q1	Q2	K1 用于螺栓	ly (mm⁴)	lz (mm⁴)	wby (mm³)	wbz (mm³)	参考重量 (kg/m)
JT-HNVUD		06						100～3000	60	14	5	14	4	4	7.5	18	10.5	13.5	17	15	M4	2200	640	220	100	0.23
		10						160～4000	120	20	7.5	25	5.5	5.5	11	27	17	18.5	26	21	M6	16100	3300	950	350	0.54
		16								27	11.5	27	7.5	3.5	14	33	19	25	32	28	M8	33000	10800	1700	910	0.94
		20								36	15	27	9.5	4.5	20	38	21	30	37	37	M8	56500	34000	2600	2100	1.41

方形滑块

型号			浮动式滑块方向	B		C1			C3				A2			K2			K3			K4				静态载荷(N)			参考重量 (kg/pcs)
代码		配合滑轨规格	浮动式滑块方向	B		C1			C3				A2			K2			K3			K4				Coy (N)	Coz+ (N)	Coz- (N)	参考重量 (kg/pcs)
ZDC JT-HNVUU		06	N(不选择)	18		19			10				4.5			M4			7			2				420	420	140	0.016
			Z(Z方向间隙±0.5)
			Y(Y方向间隙±0.5)
		10	N(不选择)	26		29			16				6.5			M6			9.5			5				1200	1200	250	0.041
			Z(Z方向间隙±0.7)
			Y(Y方向间隙±0.7）
		16	N(不选择)	34.5		36			18				9			M8			13			4				2100	2100	400	0.1
			Z(Z方向间隙±1.0)
			Y(Y方向间隙±1.0)
		20	N(不选择)	42.5		45			27										14							3200	3200	500	0.19
			Z(Z方向间隙±1.0)
			Y(Y方向间隙±1.0)
ADC JT-HNVUQ		06	N(不选择)	18		19			10				4.5			M4			7			2				420	420	140	0.008
		10		26		29			16				6.5			M6			9.5			5				1200	1200	250	0.021
		16		34.5		36			18				9			M8			13			4				2100	2100	400	0.051
		20		42.5		45			27				9			M8			14			4				3200	3200	500	0.104

N(安装孔数)/E(螺钉中心孔至端面距离)

P	L(滑轨长度)	N(安装孔数)	E/F		P	L(滑轨长度)	N(安装孔数)	E/F
60	100～159	2	E/F=[L-(N-1)×60]/2		120	160～279	2	E/F=[L-(N-1)×120]/2
	160～219	3				280～399	3
	220～279	4				400～519	4
	280～339	5				520～639	5
	340～399	6				640～759	6
	400～459	7				760～879	7
	460～519	8				880～999	8
	520～579	9				1000～1119	9
	580～639	10				1120～1239	10
	640～699	11				1240～1359	11
	700～759	12				1360～1479	12
	760～819	13				1480～1599	13
	820～879	14				1600～1719	14
	880～939	15				1720～1839	15
	940～999	16				1840～1959	16
	1000～1059	17				1960～2079	17
	1060～1119	18				2080～2199	18
	1120～1179	19				2200～2319	19
	1180～1239	20				2320～2439	20
	1240～1299	21				2440～2559	21
	1300～1359	22				2560～2679	22
	1360～1419	23				2680～2799	23
	1420～1479	24				2800～2919	24
	1480～1539	25				2920～3039	25
	1540～1599	26				3040～3159	26
	1600～1659	27				3160～3279	27
	1660～1719	28				3280～3399	28
	1720～1779	29				3400～3519	29
	1780~1839	30				3520～3639	30
	1840~1899	31				3640～3759	31
	1900~1959	32				3760～3879	32
	1960~2019	33				3880～3999	33
	2020~2079	34				4000	34
	2080~2139	35				/
	2140~2199	36
	2200~2259	37
	2260~2319	38
	2320~2379	39
	2380~2439	40
	2440~2499	41
	2500~2559	42
	2560~2619	43
	2620~2679	44
	2680~2739	45
	2740~2799	46
	2800~2859	47
	2860~2919	48
	2920~2979	49
	2980~3000	50
