紧定螺钉锁紧型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。

选型参数

标准型

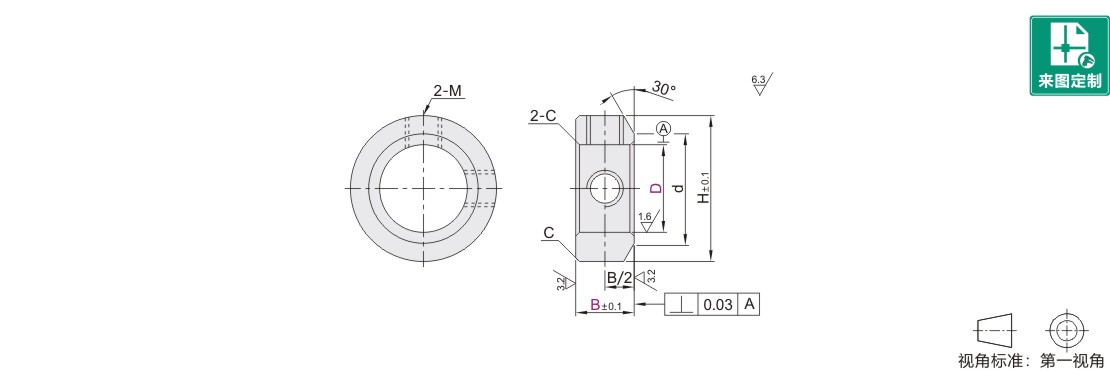

型号			B	H	d	C	紧定螺钉 M×长度
代码	D		B	H	d	C	紧定螺钉 M×长度
(S45C) JT-ROVBSD JT-ROVBSU (SUS304) JT-ROVBSX (A2017) JT-ROVBUD JT-ROVBUU JT-ROVBUQ	3	+0.05 +0.01	6 8	7	4.5	0.3	M3×3
	4		6 8	8	5.5		M3×3
	5		6 8 10	11	10		M4×3
	6		6 8 10	12	11
	8		6 8 10	14	12
	10		6 8 10	16	13
	12		6 8 10 12	20	15	0.6	M5×4 (仅B6为) M4×3
	13		8 10 12	22	18
	15		8 10 12	24	20
	16		8 10 12 15	26	22		M6×5 (仅B8为) M5×4
	18		10 12 15	32	27
	20		10 12 15	32	27
	25		12 15 18	38	31
	30		15 18 20	46	38	0.8	M8×6
	35		15 18 20	50	40		M8×6
	40		20 22	60	45		M10×8
	50		22 25	70	55		M10×8

厚壁型

型号			B	H	d	C	紧定螺钉 M×长度
代码	D		B	H	d	C	紧定螺钉 M×长度
(S45C) JT-ROVBOD JT-ROVBOU (SUS304) JT-ROVBOX	5	+0.012 0	6 8	14	14	0.6	M4×4
	6		6 8	15	15
	6		10	16	16
	8		8	16	13
	8		10	18	13
	10		8	18	16
	10		10	20	16
	12		8	22	20
	12		10 12	26			M5×5
	13		8	22			M4×4
	13		10	26			M5×5
	15		8 10	25	24
	15		12	28	24
	20		10 12 15	32	29		M6×6
	25		12 15 18	42	38		M6×6
	30		16	45	42	0.8	M8×8
	30		20	49	42
	35		20	59	47
	40		20 22	72	55		M10×10
	50		25	79	65		M10×10

厚壁型D5、D6规格时，H=d(无30°倒角)。
