滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMNSU●	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	—	标准螺帽型
JT-IMNDU	C7	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	镀黑铬	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

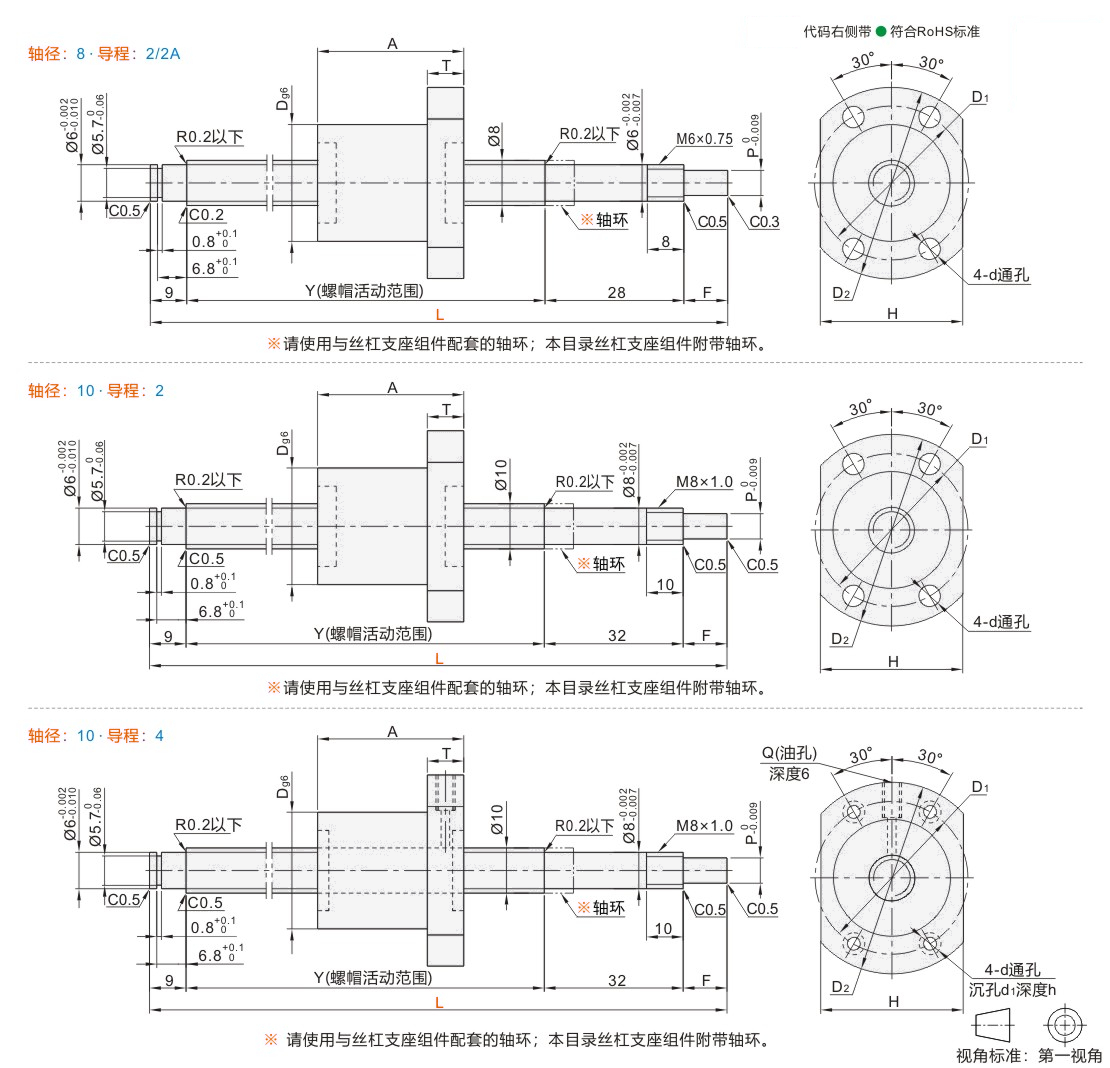

型号			最小单位1 L	F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	d1	h	Q	基本额定负载 (KN)
代码	丝杠轴径	导程	最小单位1 L	F	P	滚珠直径	螺母环圈数	螺纹旋向	Y	D	A	T	D1	D2	H	d	d1	h	Q	C(动)	CO(静)
JT-IMNSU JT-IMNDU	8	2A	100~400	7.5	4.5	1.2	3	右旋	L-44.5	14	18	4	21	27	18	3.4	—	—	—	2.18	4.49
	8	2	100~400						L-44.5	16	26	4	23	29	20	3.4				1.32	2.21
	10	2	150~600						L-48.5	18	28	5	27	35	22	4.5				1.81	2.99
	10	4	150~600			2			L-48.5	26	34	10	36	46	28	4.5	8	4.5	M6	3.87	5.79

压轧滚珠丝杠与丝杠支座组件的推荐组合

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

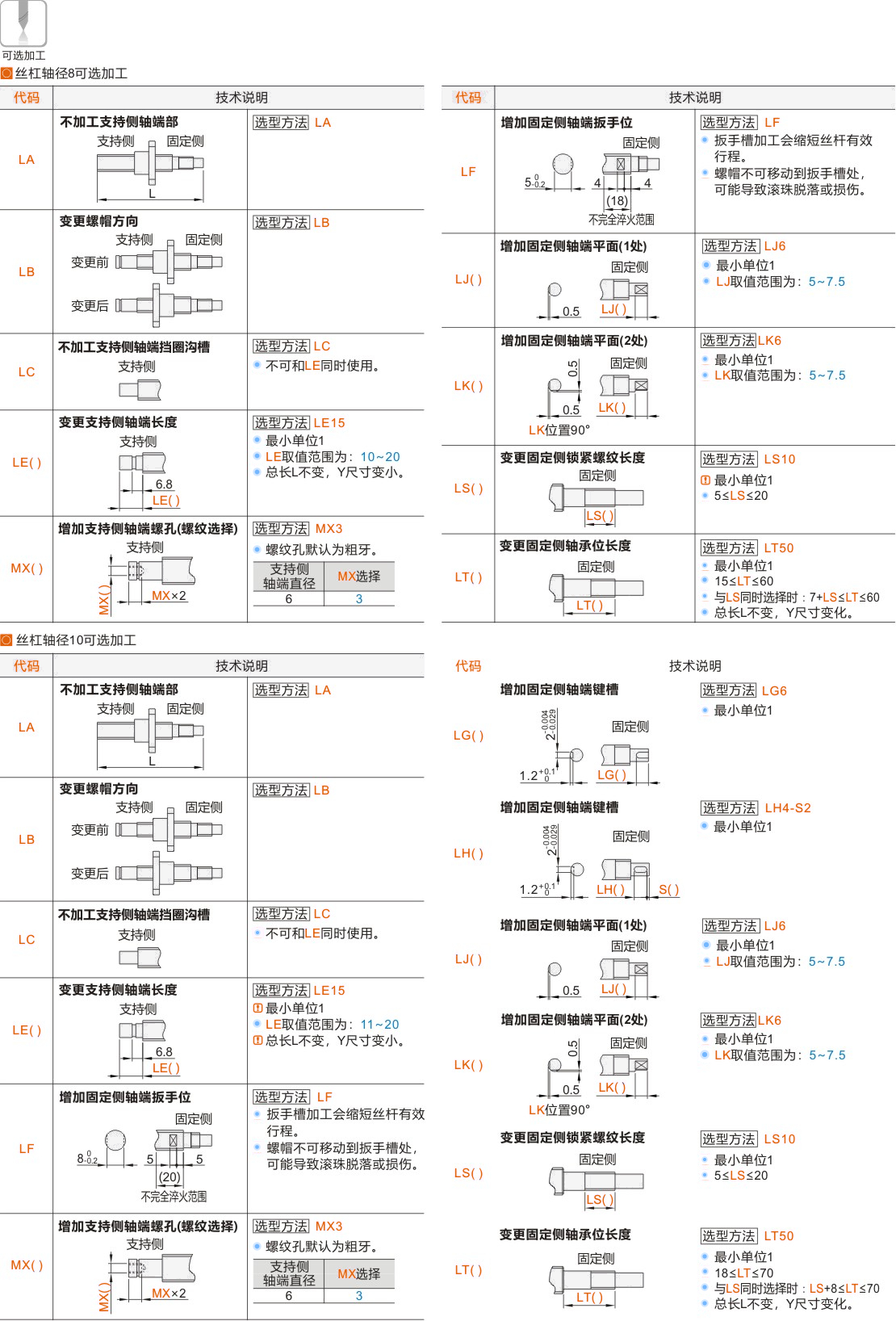

可选加工参数

暂未上传文档资料

滚珠丝杠 标准螺帽型 C7精度
