隐藏式铝合金合页锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	类型	材质	表面处理
AKQ01-G-Y	隐藏式合页	A6063-T5	本色阳极氧化
AKQ03-G-Y	隐藏式合页	A6063-T5	黑色阳极氧化

用于从外观面不能看到合页安装孔的场合。

选型参数

选型表

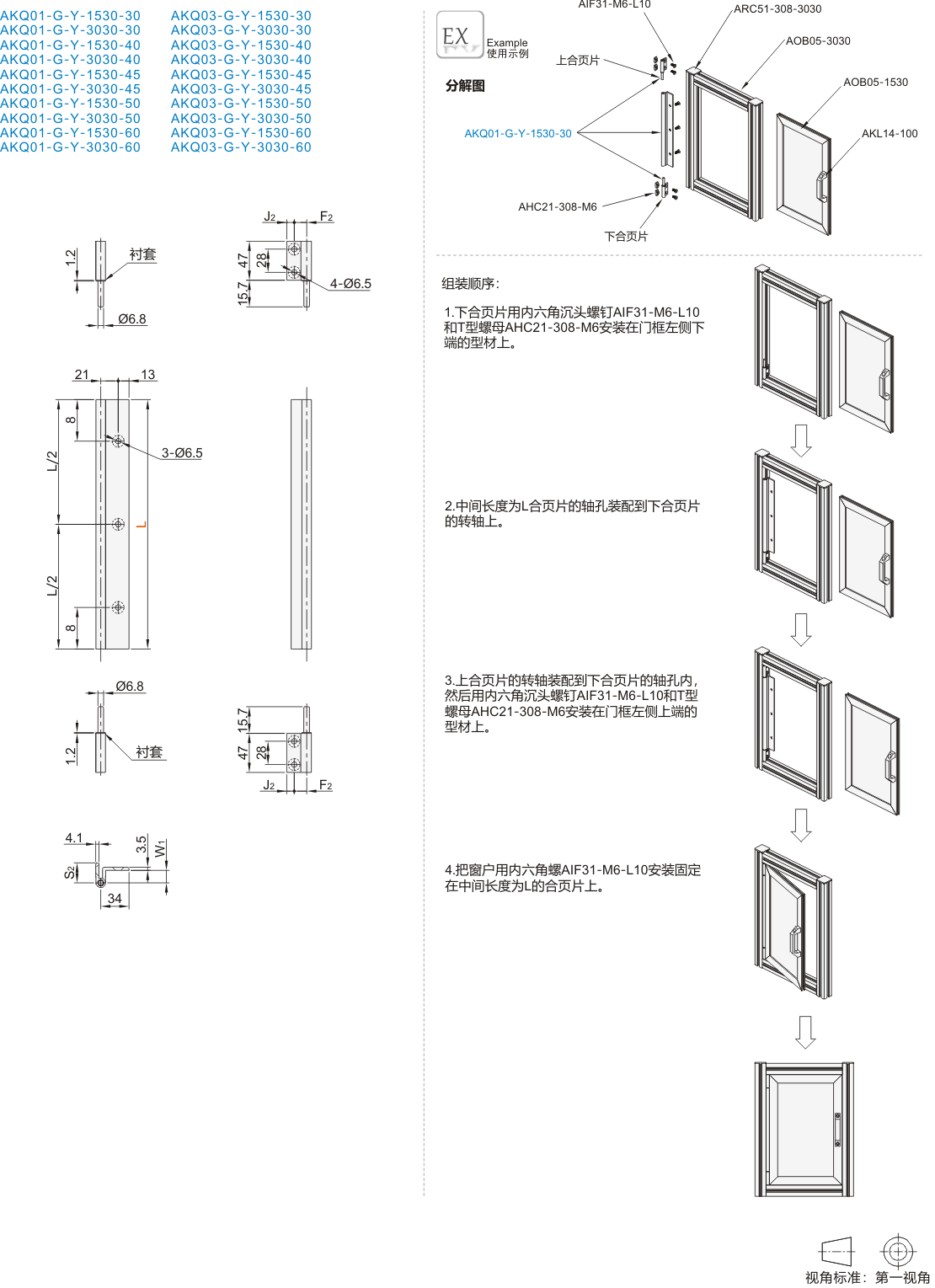

型号		L	W1	J2	F2	S2	负载 (N)
代码	规格	L	W1	J2	F2	S2	负载 (N)
AKQ01-G-Y AKQ03-G-Y	1530-30	100~1000	15	9	15	24	220
	3030-30		30	9	15	24
	1530-40		15	11	20	31
	3030-40		30	11	20	31
	1530-45		15	16.5	22.5	39
	3030-45		30	16.5	22.5	39
	1530-50		15	14	25	39
	3030-50		30	14	25	39
	1530-60		15	9	30	39
	3030-60		30	9	30	39

暂未上传文档资料

隐藏式铝合金合页 锥孔型
