扁平带肋真空吸盘组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装连接方式	接管方式	吸盘类型	类型
JT-UVZDS	直立配管弹簧型	内螺纹接管型	WEA10	带缓冲型

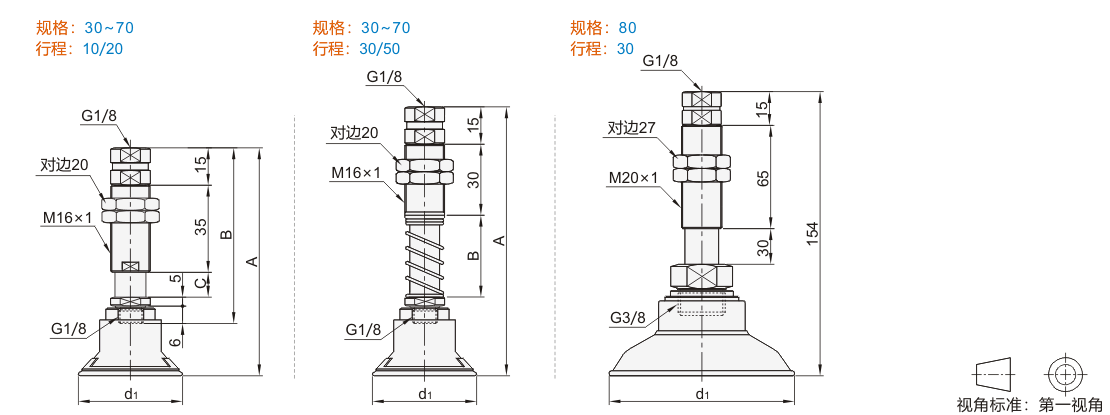

选型参数

选型表

规格	缓冲行程	d1	A	B	C
30	10	34	86	71	10
	20		96	81	20
	30		120	50	—
	50		140	70	—
40	10	42	89	71	10
	20		99	81	20
	30		123	50	—
	50		143	70	—
50	10	54	96	71	10
	20		106	81	20
	30		130	50	—
	50		150	70	—
60	10	64	99	71	10
	20		109	81	20
	30		133	50	—
	50		153	70	—
70	10	74	100	71	10
	20		110	81	20
	30		134	50	—
	50		154	70
80	30	87	—	—

暂未上传文档资料

规格	缓冲行程	d1	A	B	C
30	10	34	86	71	10
	20		96	81	20
	30		120	50	—
	50		140	70	—
40	10	42	89	71	10
	20		99	81	20
	30		123	50	—
	50		143	70	—
50	10	54	96	71	10
	20		106	81	20
	30		130	50	—
	50		150	70	—
60	10	64	99	71	10
	20		109	81	20
	30		133	50	—
	50		153	70	—
70	10	74	100	71	10
	20		110	81	20
	30		134	50	—
	50		154	70
80	30	87	—	—

规格	缓冲行程	d1	A	B	C
30	10	34	86	71	10
	20		96	81	20
	30		120	50	—
	50		140	70	—
40	10	42	89	71	10
	20		99	81	20
	30		123	50	—
	50		143	70	—
50	10	54	96	71	10
	20		106	81	20
	30		130	50	—
	50		150	70	—
60	10	64	99	71	10
	20		109	81	20
	30		133	50	—
	50		153	70	—
70	10	74	100	71	10
	20		110	81	20
	30		134	50	—
	50		154	70
80	30	87	—	—

规格	缓冲行程	d1	A	B	C
30	10	34	86	71	10
	20		96	81	20
	30		120	50	—
	50		140	70	—
40	10	42	89	71	10
	20		99	81	20
	30		123	50	—
	50		143	70	—
50	10	54	96	71	10
	20		106	81	20
	30		130	50	—
	50		150	70	—
60	10	64	99	71	10
	20		109	81	20
	30		133	50	—
	50		153	70	—
70	10	74	100	71	10
	20		110	81	20
	30		134	50	—
	50		154	70
80	30	87	—	—
