开口型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

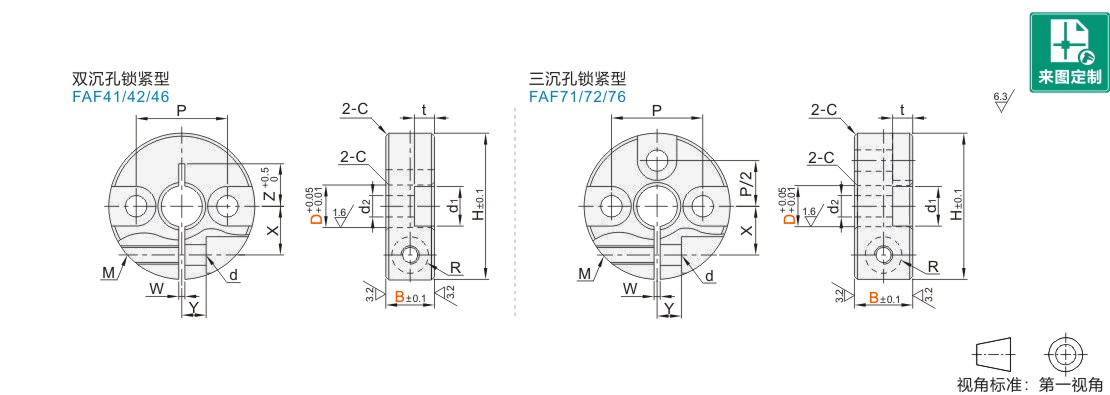

选型参数

选型表

型号		B	H	M	d	R	W	X	Y	Z	P	d2	d1	t	C
代码	D	B	H	M	d	R	W	X	Y	Z	P	d2	d1	t	C
双沉孔锁紧型 JT-ABAFD JT-ABAFU JT-ABAFX 三沉孔锁紧型 JT-ABALD JT-ABALU JT-ABALX	6	8	24	M3	3.4	3	1	8	4	6~8	15	3.5	6.5	3.3	0.5
	6	10	24	M4	4.5	3.75	1		4	6~8	15
	8	8	25	M3	3.4	3	1.5		5	7~8	17
	8	10	28	M4	4.5	3.75		9		8~9	18	4.5	8	4.4
	10	10	33	M4	4.5	3.75		10		10~11	22	5.5	9.5	5.4
		12	33	M5	5.5	4.5		11		10~11	22	5.5	9.5	5.4
		15	36	M6	6.6	6		13	6	11~12	23	6.6	11	6.5
	12	10	35	M4	4.5	3.75		11	5	10~12	24	5.5	9.5	5.4
		12	35	M5	5.5	4.5		11	5	10~12	24	5.5	9.5	5.4
		15	38	M6	6.6	6		13	6	11~13	25	6.6	11	6.5
	13	10	33	M4	4.5	3.75		11	5	10~11	23	4.5	8	4.4
		12	36	M5	5.5	4.5		11	5	11~13	25	5.5	9.5	5.4
		15	36	M6	6.6	6		12	6		25
	15	12	38	M5	5.5	4.5		13	6		27
	15	15	40	M6	6.6	6		13	8		28	6.6	11	6.5
	16	10	36	M5	5.5	4.5		12	6	11~12	26	4.5	8	6.4
		12	38	M5	5.5	4.5		1	6	12~13	28	5.5	9.5	6.4
		15	42	M6	6.6	6		3	8	13~14	29	6.6	11	6.5
	20	12	42	M5	5.5	4.5		15	7	13~14	32	5.5	9.5	6.4
		15	45	M6	6.6	6		15	8	14~15	33	6.6	11	6.5
		20	45	M6	6.6	6		16	8	14~15	33	6.6	11	6.5
	25	12	48	M5	5.5	4.5		17	7	14~16	37	5.5	9.5	5.4
	25	15	50	M6	6.6	6		18	10	15~17	38	6.6	11	6.5
	30		55					20	10	20	43				1
	35		60				2	23	12	21	48
	40	18	78	M8	9	7	2	28	13	26	60	9	14	8.6
	50	22	88	M10	11	9	3	32	16	29	71	11	17.5	10.8
