规格 *

蝶形铰链平型长板型

图片仅供参考

蝶形铰链平型长板型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

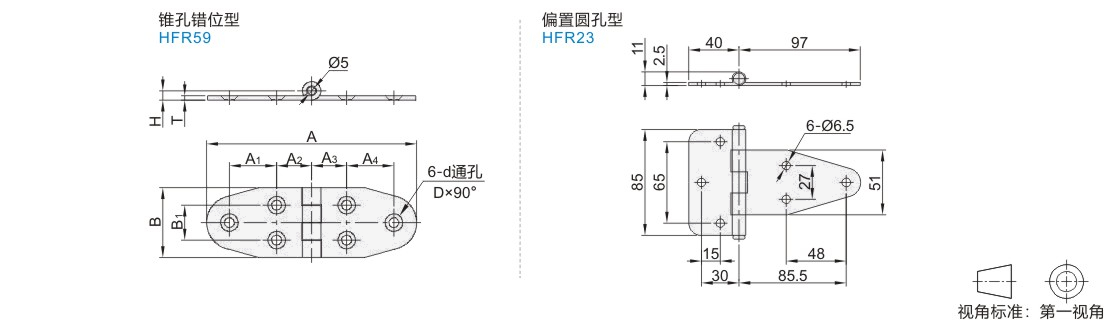

代码	材质	表面处理	类型
JT-QAPOG	SUS304	研磨处理	长板型 ● 锥孔错位型
JT-QAPUQ	SUS304	镜面抛光	长板型 ● 偏置圆孔型

选型参数

选型表

型号					A		A1				A2		A3			A4				B	B1			T			H			d		D		负载 (kg)			参考重量（kg/pcs)
代码			规格		A		A1				A2		A3			A4				B	B1			T			H			d		D		负载 (kg)			参考重量（kg/pcs)
JT-QAPOG			40		80		9				20		20			9				40	20			2.5			10.6			5.5		10		12			0.JT-VMPSLCSFZMPNZFZ
			40A		100		9									27																		14			0.08
			40B		120		27									27																		16			0.09

容许负载为使用2个时的数值。

型号					负载 (kg)		参考重量 (Kg/pcs)
代码			规格		负载 (kg)		参考重量 (Kg/pcs)
JT-QAPUQ			85		19		0.18

容许负载为使用2个时的数值。
