循环滚珠引导式长行程电动位移台

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	传动方向	传动方式	主体材质	表面处理	类型
JT-VVQTUD	X轴	滚珠丝杠	SUS440C	无电解镀镍	循环滚珠引导式

特点：高刚性、长行程、低价格。

电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

选型参数

选型表

型号		盖板	丝杆导程	驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)
代码	规格	盖板	丝杆导程	驱动器选择	线缆选择	台面尺寸 (mm)	行程 (mm)	电机	最大速度 (mm/sec)

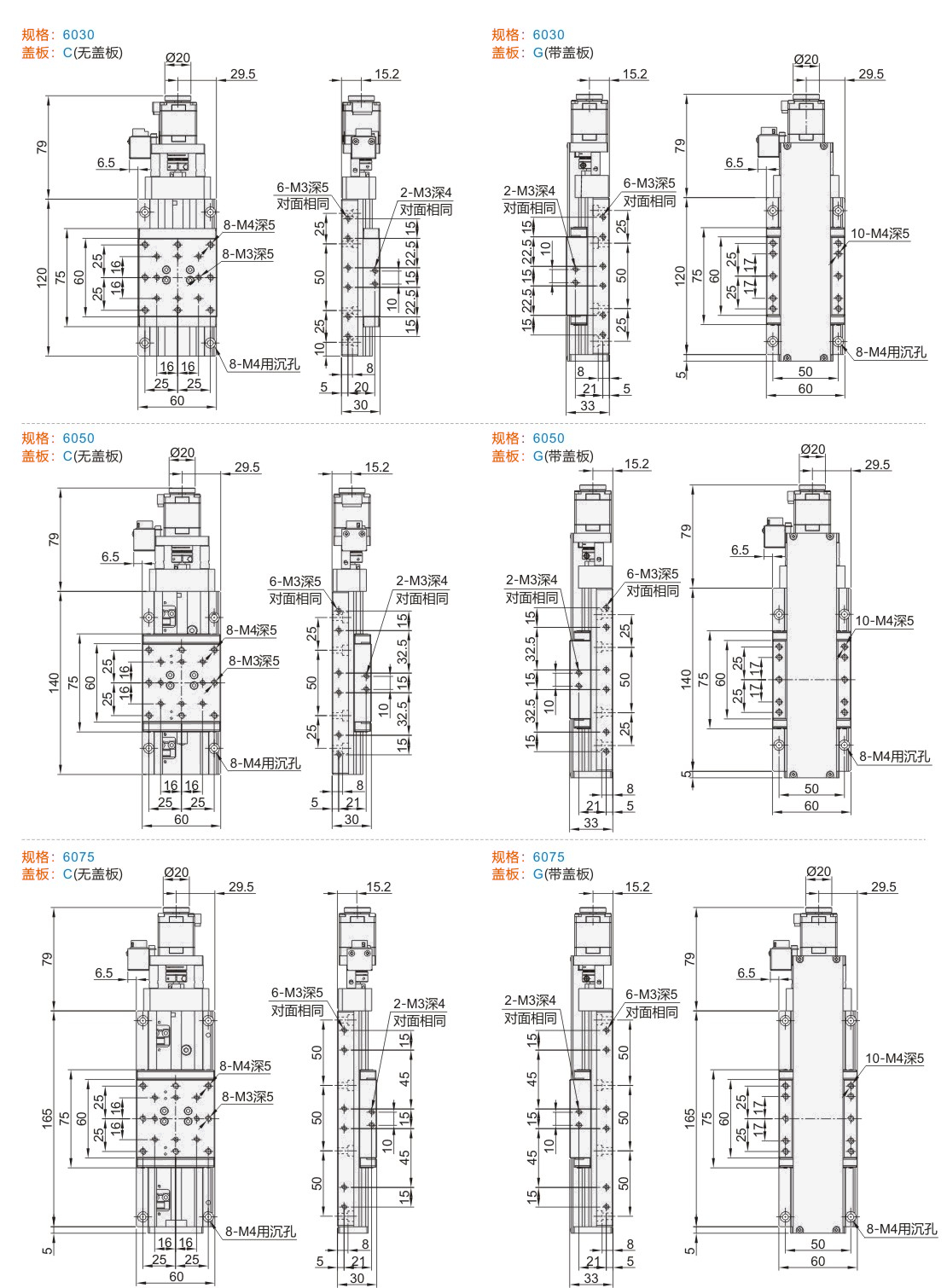

JT-VVQTUD	6030	C(无盖板) G(带盖板)	1(1mm)	N(无) A(怡合达驱动器) B(鸣志驱动器) 驱动器详细参数见下表。	N(无) 2(2m长线缆） 4(4m长线缆）接头类型：HRS-12P接头	60×60	±15	两相步进电机	10
	6050						±25
	6075						±37.5

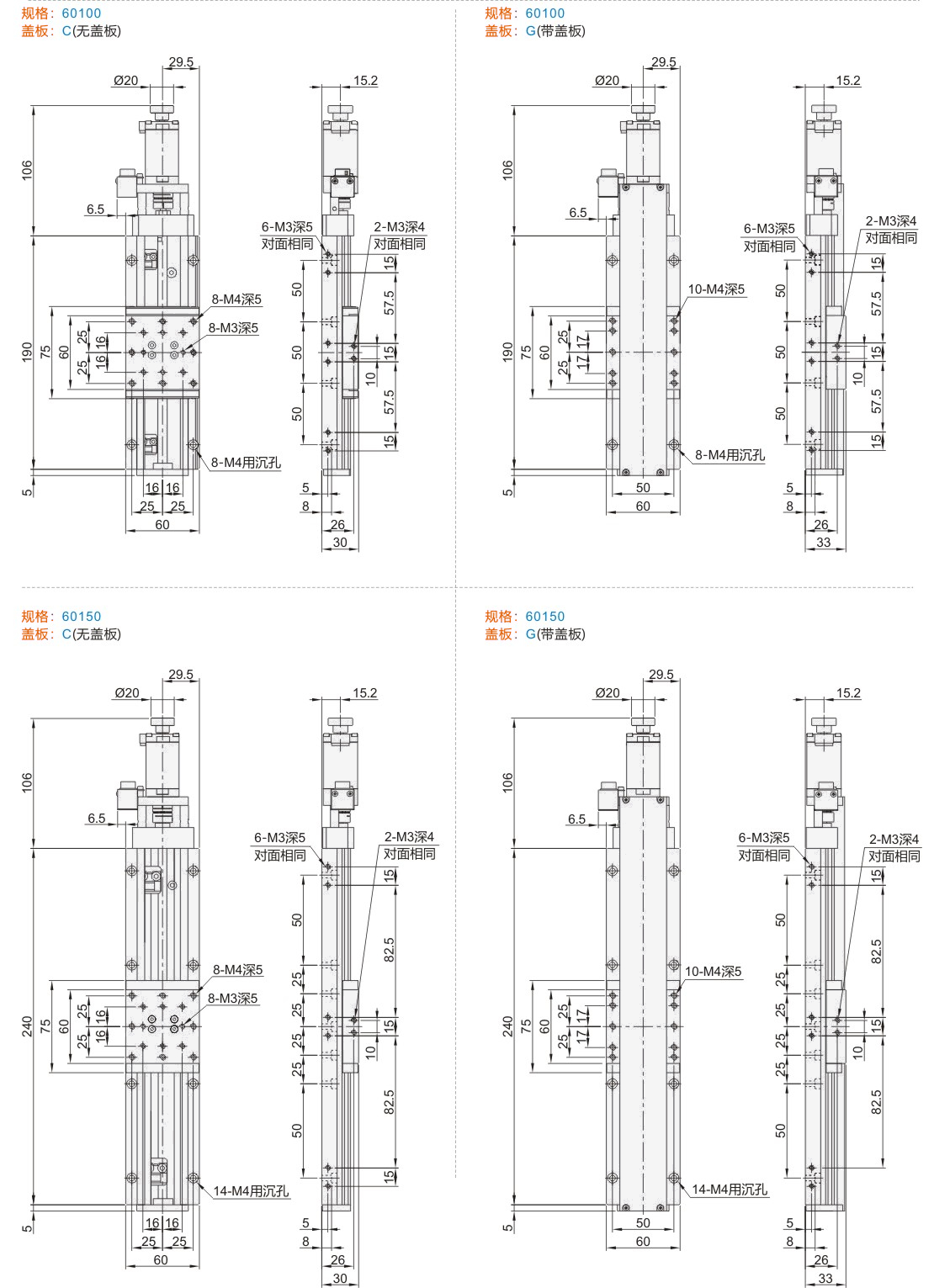

	60100		1(1mm) 2(2mm)				±50		导程1:10 导程2:20
	60150		1(1mm) 2(2mm)				±75		导程1:10 导程2:20

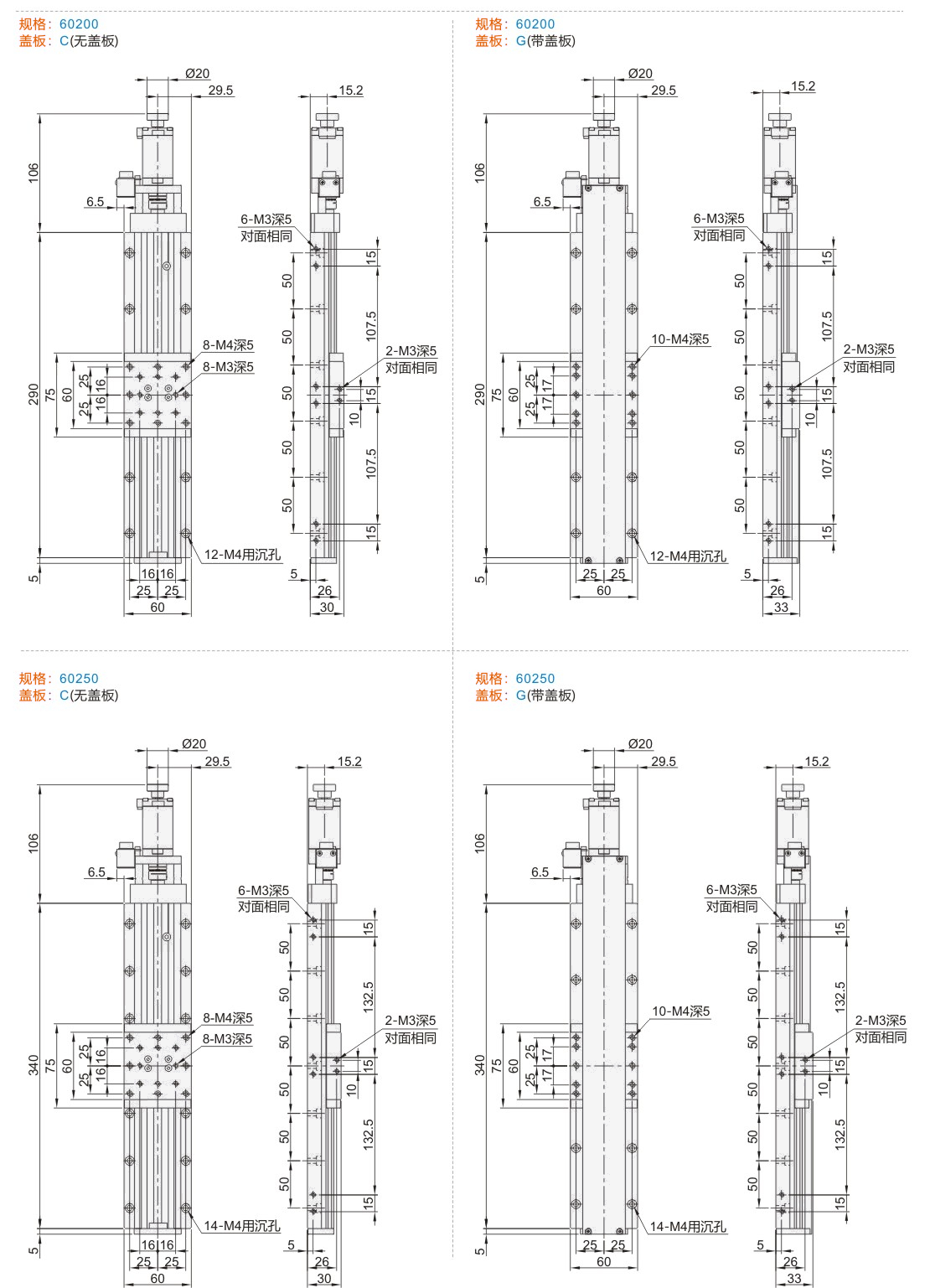

	60200		2(2mm)				±100		20
	60250						±125

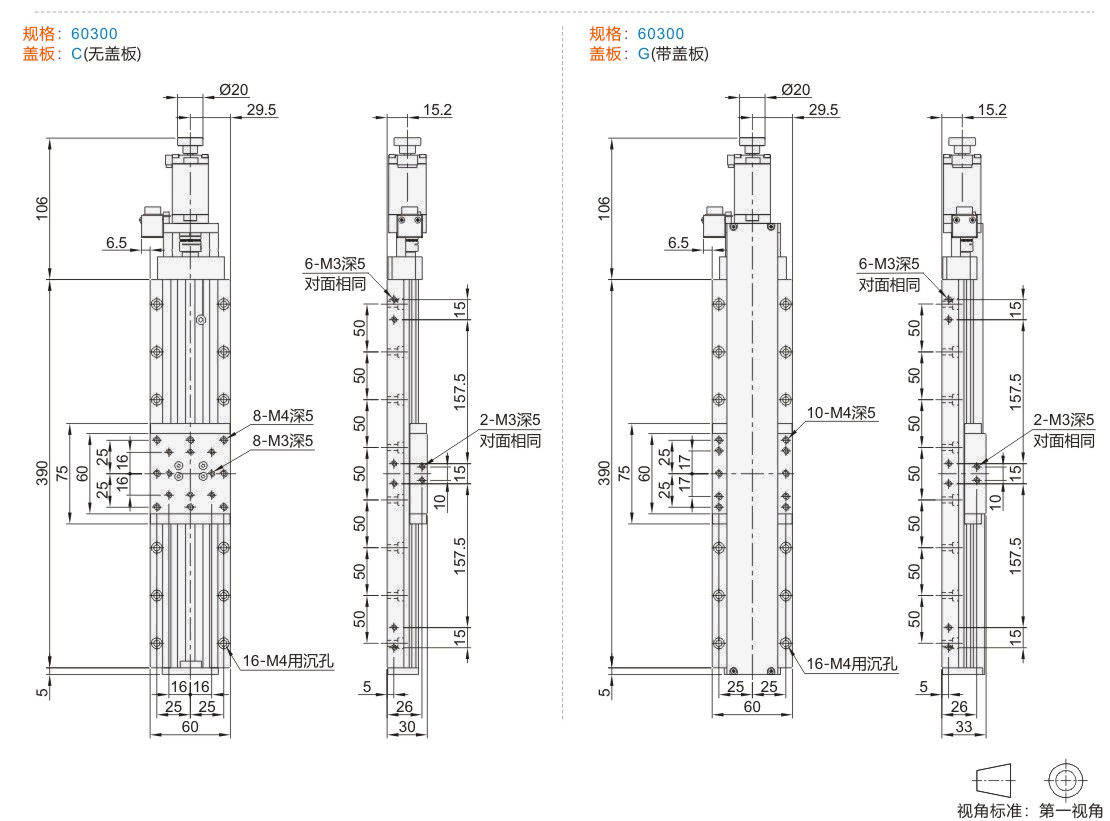

	60300						±150

自备线缆时，请使用HR10A-10P-12S(73)(HRS)12针插孔接头。

传感器：NPN开路输出，只含限位传感器，传感器电压24V，8mA以下。

需接地线，避免静电干扰。

位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。
