直线导轨用限位块卡槽定位侧面安装

图片仅供参考

直线导轨用限位块卡槽定位侧面安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	限位孔	螺纹	本体 / 材质	本体 / 表面处理	螺栓/螺钉代码	螺母代码	类型
JT-HMRFS	无孔	—	S45C	镀硬铬	—	—	单件 ● 紧凑型限位块
JT-HMRFD	无孔	—	SUS304	—	—	—	单件 ● 紧凑型限位块
JT-HMRFU	螺纹孔	粗牙	S45C	镀硬铬	—	—	单件 ● 紧凑型限位块
JT-HMRFQ	螺纹孔	粗牙	SUS304	—	—	—	单件 ● 紧凑型限位块
JT-HMRFF	螺纹孔	细牙	S45C	镀硬铬	—	—	单件 ● 紧凑型限位块
JT-HMRFO	螺纹孔	细牙	SUS304	—	—	—	单件 ● 紧凑型限位块
JT-HMRFX	螺纹孔	粗牙	S45C	镀硬铬	TAY02	TBK55	组件 ● 紧凑型限位块+定位螺栓
JT-HMRFL	螺纹孔	粗牙	SUS304	—	TAY02	TBK55	组件 ● 紧凑型限位块+定位螺栓
JT-HMRFM	螺纹孔	粗牙	S45C	镀硬铬	TDC61	—	组件 ● 紧凑型限位块+聚氨酯螺钉
JT-HMRFG	螺纹孔	粗牙	SUS304	—	TDC61	—	组件 ● 紧凑型限位块+聚氨酯螺钉

选型参数

选型表

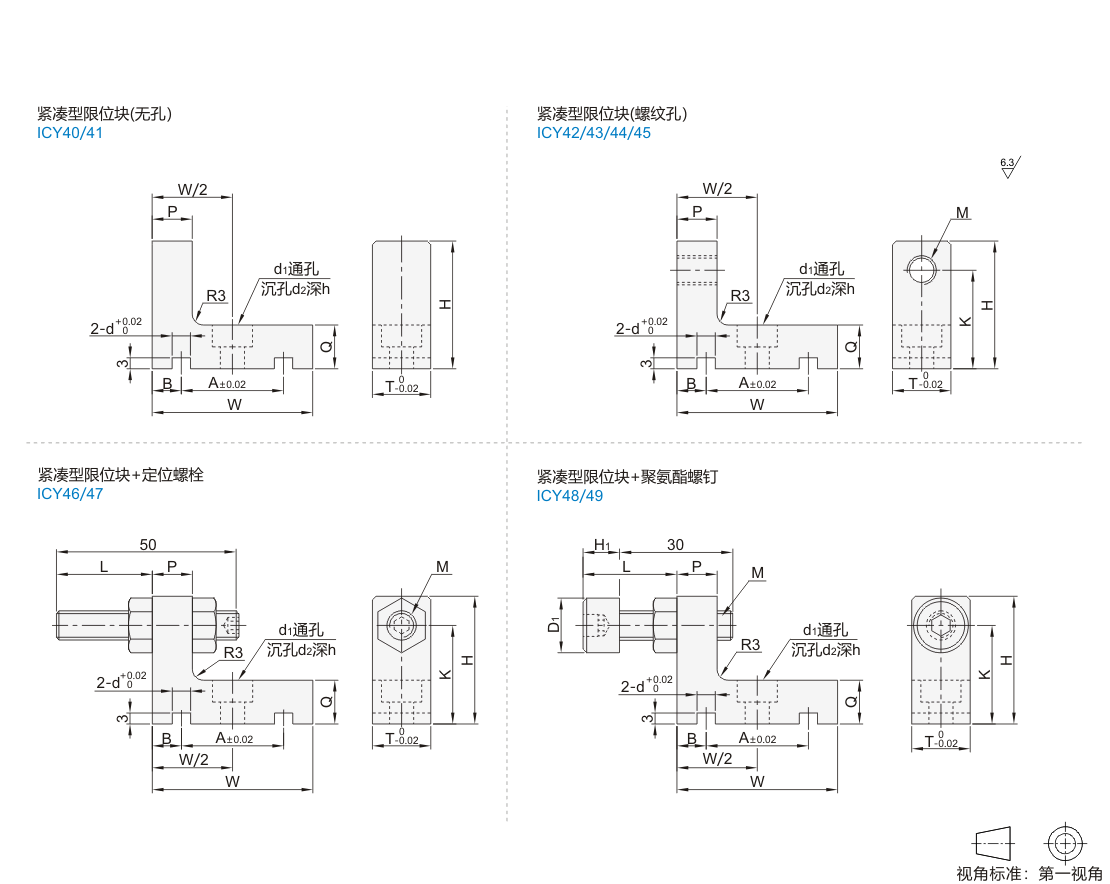

型号		T	H	A	B	P	Q	W	M		K	d	d1	d2	h	H1	D1	有效调节行程L		适用导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	T	H	A	B	P	Q	W	粗牙	细牙	K	d	d1	d2	h	H1	D1	JT-HMRFX JT-HMRFL	JT-HMRFM JT-HMRFG	适用导轨宽度系列	适用怡合达导轨型号
单件组件 JT-HMRFS JT-HMRFX JT-HMRFD JT-HMRFL JT-HMRFU JT-HMRFM JT-HMRFQ JT-HMRFG JT-HMRFF JT-HMRFO	15A	16	27	28	8	11	10	44	M6×1.0	M6×0.75	19	5	6.6	11	6	10	15	6~39	11~29	微型15系列	IAC/IAF-H16 IAJ/IAM-H16
	15B	16	38				12				31									重载15系列	IBJ-H24 IBC-H28
	20A	16	35								27									微型20系列	—
	20B	16	45								37									重载20系列	IBJ/IBP-H30 IBC/IBF-H30
	25A	16	40								32									微型25系列	—
	25B	16	51								44									重载25系列	IBJ/IBP-H36 IBC/IBF-H40
	30B	22	60	37	10	13	16	57	M8×1.25	M8×1.0	51	6	9	14	8	13	20	7~37	14~30	重载30系列	IBJ/IBP-H42 IBC/IBF-H45
	35B	22	70	37	10	13	16	57	M8×1.25	M8×1.0	61	6	9	14	8	13	20	7~37	14~30	重载35系列	—
