代码参数

安装孔类型

选型参数

安装凹槽直径D(mm) *

安装槽中心到底部距离h(mm) *

7~41/1

台阶型固定座

图片仅供参考

台阶型固定座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

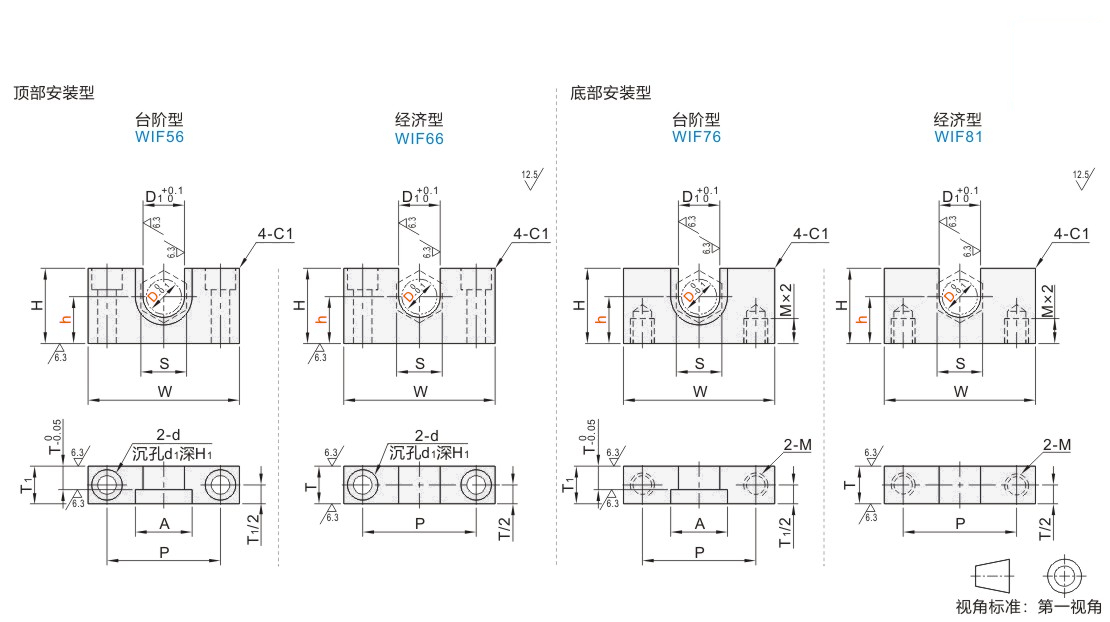

代码	类型 · 安装	类型 · 形式	类型 · 尺寸	材质	表面处理	表面硬度
JT-UHAOX	顶部安装型	台阶型	尺寸指定型	S45C	镀硬铬	750HV~
JT-UHAXX	顶部安装型	经济型	尺寸指定型	S45C	镀硬铬	750HV~
JT-UHALX	底部安装型	台阶型	尺寸指定型	S45C	镀硬铬	750HV~
JT-UHAMD	底部安装型	经济型	尺寸指定型	S45C	镀硬铬	750HV~

选型参数

WIF51~56

型号		h 最小单位1	H	S	D1	A	T	T1	W	P	d	d1	H1	M
代码	D	h 最小单位1	H	S	D1	A	T	T1	W	P	d	d1	H1	M
顶部安装型 JT-UHAOX 底部安装型 JT-UHALX※	4	7~16	h+4	6	4.5	9	4	8	30	20	3.5	6.5	3.5	3
	6	9~20	h+5	8	6.5	12		10	34	24	4.5	8	4.5	4
	7	10~24	h+6	10	8	14		10	36	26	4.5	8	4.5	4
	8	12~23	h+7	12	9	17	6	12	42	30	5.5	9.5	5.5	5
	10	13~27	h+8	14	11	19	6	12	44	32	5.5	9.5	5.5	5
	13	15~30	h+10	17	14	23	8	13	52	38	6.6	11	6.5	6
	16	19~33	h+12	21	18	28	8	13	56	42	6.6	11	6.5	6
	18	21~36	h+14	23	20	31	12	17	66	48	9	14	9	8
	21	22~35	h+15	26	23	34	12	17	70	52	9	14	9	8
	25	23~41	h+19	30	27	38	15	21	84	62	11	17	11	10
	27	23~41	h+19	32	29	40	20	27	84	62	11	17	11	10

※ JT-UHALX无D27规格。

型号		h 最小单位1	H	S	D1	T		W	P	d	d1	H1	M
代码	D	h 最小单位1	H	S	D1	T		W	P	d	d1	H1	M
顶部安装型 JT-UHAXX 底部安装型 JT-UHAMD	7	10~24	h+6	10	8	8	0 -0.15	36	26	4.5	—	—	4
	8	12~23	h+7	12	9	10	0 -0.15	42	30	5.5	—	—	5
	10	13~27	h+8	14	11	12	0 -0.18	44	32	5.5	9.5	5.5	5
	13	15~30	h+10	17	14	13	0 -0.18	52	38	6.6	11	6.5	6
	16	19~33	h+12	21	18	15	0 -0.22	56	42	6.6	11	6.5	6
	18	21~36	h+14	23	20	16		66	48	9	14	9	8
	21	22~35	h+15	26	23	19		70	52	9	14	9	8
	25	23~41	h+19	30	27	20		84	62	11	17	11	10

经济型的D7与D8不带沉孔。
