X轴进给丝杠简易调整组件

产品属性: 类型 左右螺纹型 材质 S45C 表面处理 发黑 传动方向 X轴 进给握柄类型 大旋钮型 进给方式 进给丝杠型 防尘盖板 无 导向机构 导向槽 种类筛选 简易调整组件
产品型号: 请点击左侧选项进行选型 重新选型
代码传动方向材质 / 主体材质 / 丝杠螺母表面处理类型
JT-QQZQDX轴S45C黄铜发黑进给丝杠型 ● 左右螺纹型

特点:利用左右螺杆换向机构,通过一个旋钮开闭两个滑台,适用于导轨快速调整、定心夹具等装置。

不适用于精密定位。


※ 利用带球头的内六角扳手 ,可轻松实现长行程移动。

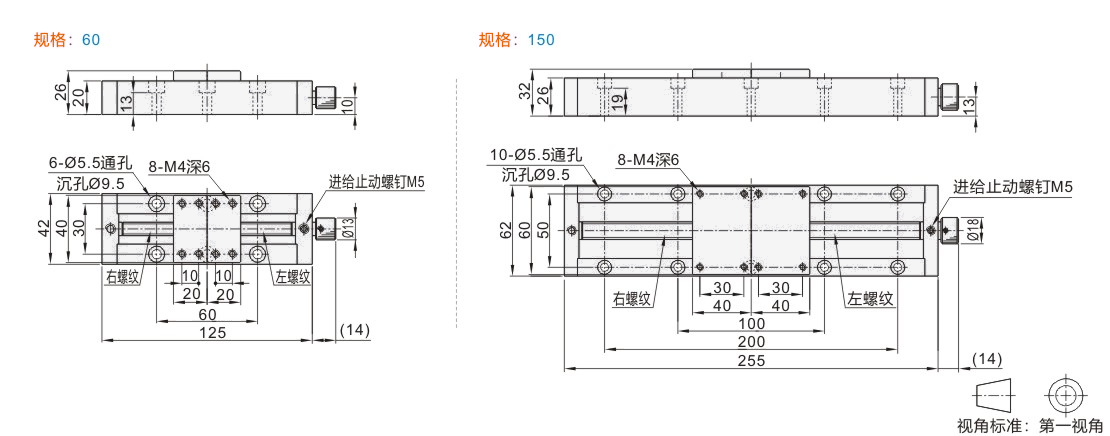

选型参数

选型表

型号台面尺寸
(mm)
行程
(mm)
耐负载(N)旋钮转一圈
的移动量
重量
(kg)
附件
代码规格不锈钢内六角圆柱头螺钉
JT-QQZQD6020×40单侧30982.5(单侧1.25)0.64TAC21-M5-L20 6个
15040×60单侧751963.5(单侧1.75)2.16TAC21-M5-L20 10个
