带法兰直线轴承单衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-VIGLSD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 圆法兰型
JT-VIGLSU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 圆法兰型
JT-VIGLDD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 方法兰型
JT-VIGLDU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 方法兰型
JT-VIGLUD	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 对边法兰型
JT-VIGLUU	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80℃	单衬型 ● 对边法兰型

产品特点
产品中级精度，价格对比怡合达标准型约为6折；
带引导端直线轴承通过引导端(导向端)的设计，能够提供更方便的直线定位和导向功能；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACONM90。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品！

选型参数

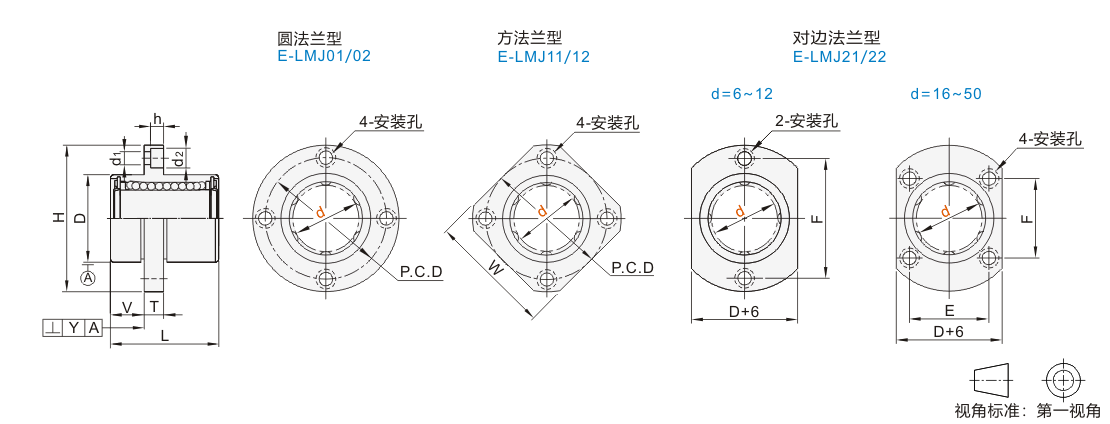

选型表

型号			D			L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	基本额定负载		重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	垂直度 Y	C(动)N	Co(静)N	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-VIGLSD JT-VIGLSU 方法兰型 JT-VIGLDD JT-VIGLDU 对边法兰型 JT-VIGLUD JT-VIGLUU	6	0 -0.011	12	0 -0.013	0 -0.018	19	±0.3	5	28	5	3.5	6	3.1	20	22	—	20	0.011	0.011	166	224	20	15	20
	8		15	0 -0.013	0 -0.018	24		5	32	5	3.5	6	3.1	24	25		24			278	363	35	25	30
	10		19	0 -0.016	0 -0.021	29		6	40	6	4.5	7.5	4.1	29	30		29			530	641	70	50	60
	12		21			30			42					32	32		32			564	691	75	55	65
	16		28			37			48					38	37	22	31			801	1083	115	100	110
	20	0 -0.012	32	0 -0.019	0 -0.025	42		8	54	8	5.5	9	5.1	43	42	24	36	0.014	0.014	954	1479	175	140	165
	25		40			59		8	62	8	5.5	9	5.1	51	50	32	40			1204	1901	335	295	320
	30		45			64		10	74	10	6.6	11	6.1	60	58	35	49			1746	2640	465	370	385
	35	0 -0.014	52	0 -0.022	0 -0.030	70		10	82	10	6.6	11	6.1	67	64	38	55	0.020	0.02	1811	2777	650	560	575
	40		60			80		13	96	13	9	14	8.1	78	75	45	64			2678	4116	1060	880	910
	50		80			100		13	116	13	9	14	8.1	98	92	56	80			3743	7735	2200	2000	2030
	60	0 -0.018	90	0 -0.025	0 -0.035	110		18	134	18	11	17	11.1	112	106	74	84	0.025	0.025	5159	9993	3000	2560	2585

1Kgf=9.81N
