规格 *

蝶形铰链平型锥孔型

图片仅供参考

蝶形铰链平型锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAVQX	SPCC	镀锌	锥孔型 ● 经济型

选型参数

选型表

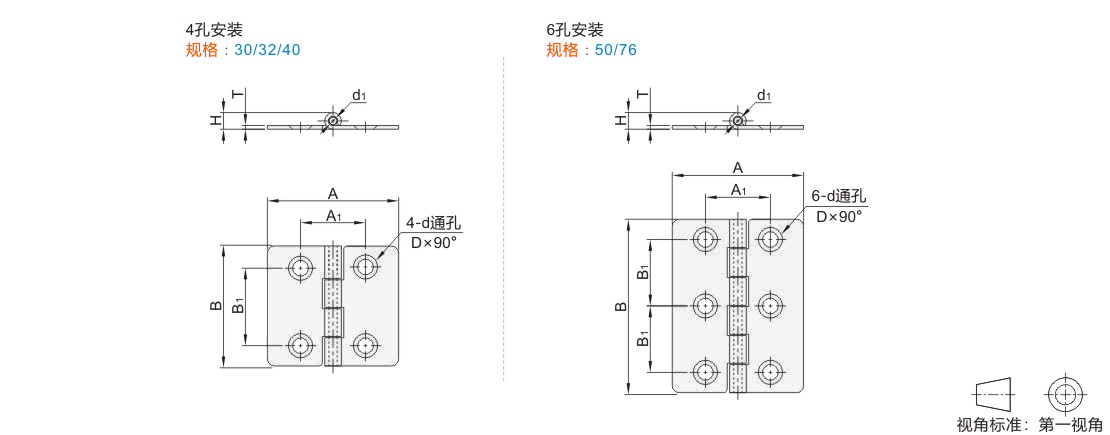

型号									A			B					A1				B1				T				H				d1			d				D				负载 (kg)				参考重量 (kg/pcs)
代码						规格			A			B					A1				B1				T				H				d1			d				D				负载 (kg)				参考重量 (kg/pcs)
JT-QAVQX						30			20			30					13				20				1				4				1.7			3				4.3				5				0.01
						32			25			32					14.5				23								4.5				2.2			3.8				5.8				5				0.01
						40			25			40					14.8				20								4.3				2			4				6				7				0.02
						50			35.6			50					17.6				19								4.5				2.2			4.2				6.2				10				0.03
						76			50.5			76					34.5				29				1.5				8.5				5			6				8				12				0.08

容许负载为使用2个时的数值。
