把手锁紧型开口固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定环 / 材质	/ 表面处理	固定把手部 / 材质	固定把手部 / 表面处理	固定螺纹部 / 材质	固定螺纹部 / 表面处理	类型
JT-AXGSD	S45C	发黑	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 开口型 ● 标准把手
JT-AXGSU	S45C	喷细砂无电解镀镍	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 开口型 ● 标准把手
JT-AXGSX	SUS304	—	锌合金	环氧树脂涂层	不锈钢	—	把手锁紧型 ● 开口型 ● 标准把手
JT-AXGDD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 开口型 ● 小型把手
JT-AXGDU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 开口型 ● 小型把手
JT-AXGDX	SUS304	—	锌压铸件	烤漆	SUS303	—	把手锁紧型 ● 开口型 ● 小型把手
JT-AXGUD	S45C	发黑	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 切割型 ● 标准把手
JT-AXGUU	S45C	喷细砂无电解镀镍	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 切割型 ● 标准把手
JT-AXGUX	SUS304	—	锌合金	环氧树脂涂层	不锈钢	—	把手锁紧型 ● 切割型 ● 标准把手
JT-AXGQD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 切割型 ● 小型把手
JT-AXGQU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 切割型 ● 小型把手
JT-AXGQX	SUS304	—	锌压铸件	烤漆	SUS303	—	把手锁紧型 ● 切割型 ● 小型把手
JT-AXGFD	S45C	发黑	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 侧安装型 ● 标准把手
JT-AXGFU	S45C	喷细砂无电解镀镍	锌合金	环氧树脂涂层	钢	发黑	把手锁紧型 ● 侧安装型 ● 标准把手
JT-AXGFX	SUS304	—	锌合金	环氧树脂涂层	不锈钢	—	把手锁紧型 ● 侧安装型 ● 标准把手
JT-AXGOD	S45C	发黑	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 侧安装型 ● 小型把手
JT-AXGOU	S45C	喷细砂无电解镀镍	锌压铸件	烤漆	SUM24L	黑色铬酸盐光泽处理	把手锁紧型 ● 侧安装型 ● 小型把手
JT-AXGOX	SUS304	—	锌压铸件	烤漆	SUS303	—	把手锁紧型 ● 侧安装型 ● 小型把手

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

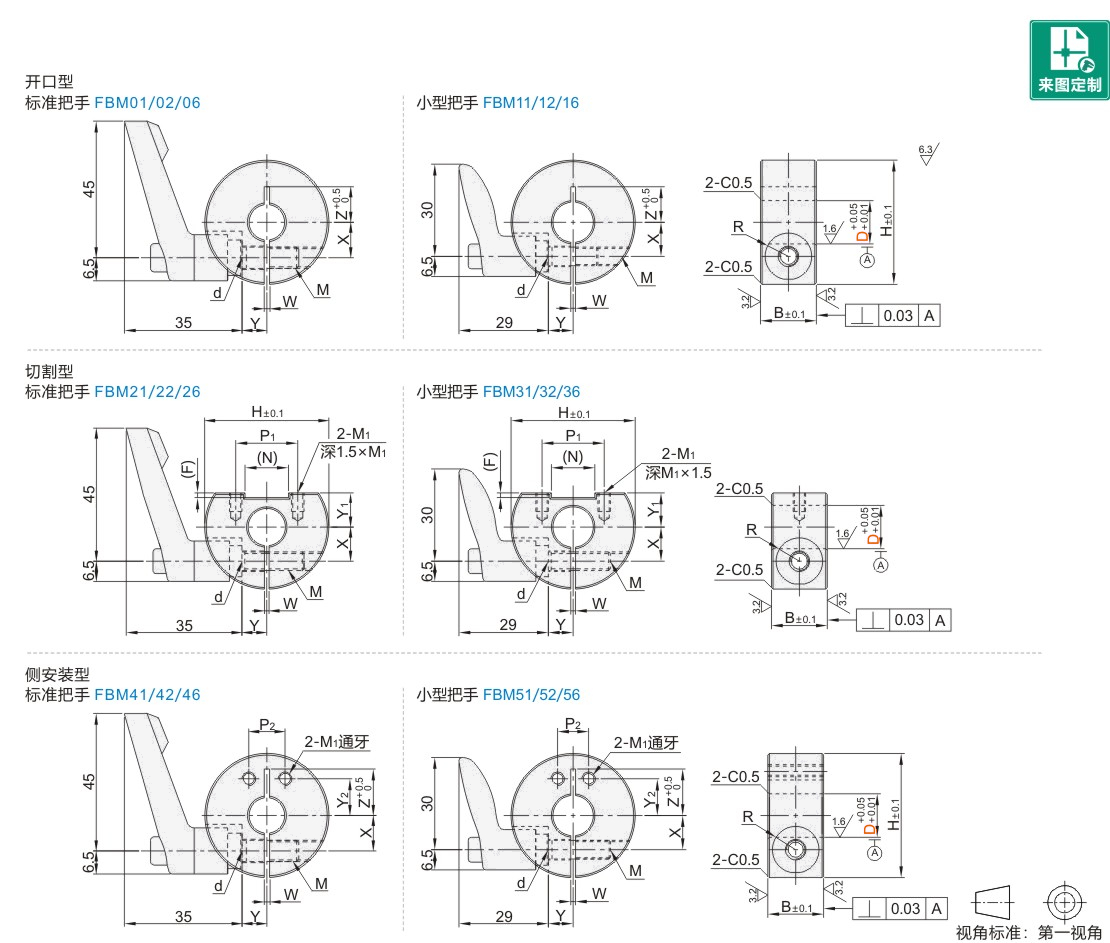

型号		把手颜色	B	H	M	M1	d	P1	P2	(F)	(N)	Y1	Y2	R	W	X	Y	(Z)	附件把手
代码	D	把手颜色	B	H	M	M1	d	P1	P2	(F)	(N)	Y1	Y2	R	W	X	Y	(Z)	附件把手
开口型切割型侧安装型 (标准把手) (标准把手) (标准把手) JT-AXGSD JT-AXGUD JT-AXGFD JT-AXGSU JT-AXGUU JT-AXGFU JT-AXGSX JT-AXGUX JT-AXGFX (小型把手) (小型把手) (小型把手) JT-AXGDD JT-AXGQD JT-AXGOD JT-AXGDU JT-AXGQU JT-AXGOU JT-AXGDX JT-AXGQX JT-AXGOX	6	M(橙色) B(黑色) S(银色)	18	35	M6	M3	6.6	15	8	1.5	10	7	8	7.5	1.5	10	7	13~15	HAF74(HAD37)-M6-L16-E/G/J HAD26(HAD27)-M6-L16-E/J/Y
	8					M3			10		10	8	10					13~15
	10					M4					9	9.5						10~13
	12			40		M4		20			14	11				11	8	13~15
	15			44		M5		23	12		15	13	12			13	10	16~17	HAF74(HAD37)-M6-L20-E/G/J HAD26(HAD27)-M6-L20-E/J/Y
	16			44				23	12		15	14	12			13	10	15~16	HAF74(HAD37)-M6-L20-E/G/J HAD26(HAD27)-M6-L20-E/J/Y
	20			48				26	14		18	16	14			15	12	17~18	HAF74(HAD37)-M6-L25-E/G/J HAD26(HAD27)-M6-L25-E/J/Y
	25			60				30	16		22	19.5	21			18	18	22~24	HAF74(HAD37)-M6-L32-E/G/J HAF26(HAD27)-M6-L32-E/J/Y
	30			70		M6		35	20		25	23	25			21	23	26~28	HAF74(HAD37)-M6-L32-E/G/J HAF26(HAD27)-M6-L32-E/J/Y

D25、D30规格的H尺寸公差为±0.3。 D30规格内外周倒角C1.0。 HAF74(HAD37)型号为标准把手，HAD26(HAD27)型号为小型把手。
