实心导向轴一端外螺纹一端内螺纹带扳手槽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CSASD	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSAQD	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSSSD	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSASU	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CSAQU	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CSSSU	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CSASQ	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
—	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CSSSQ	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	低温镀黑铭
JT-CSASX	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSAQX	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSSSX	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—
JT-CSASL	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CSAQL	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CSSSL	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

注意：B=0时，无外螺纹。

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

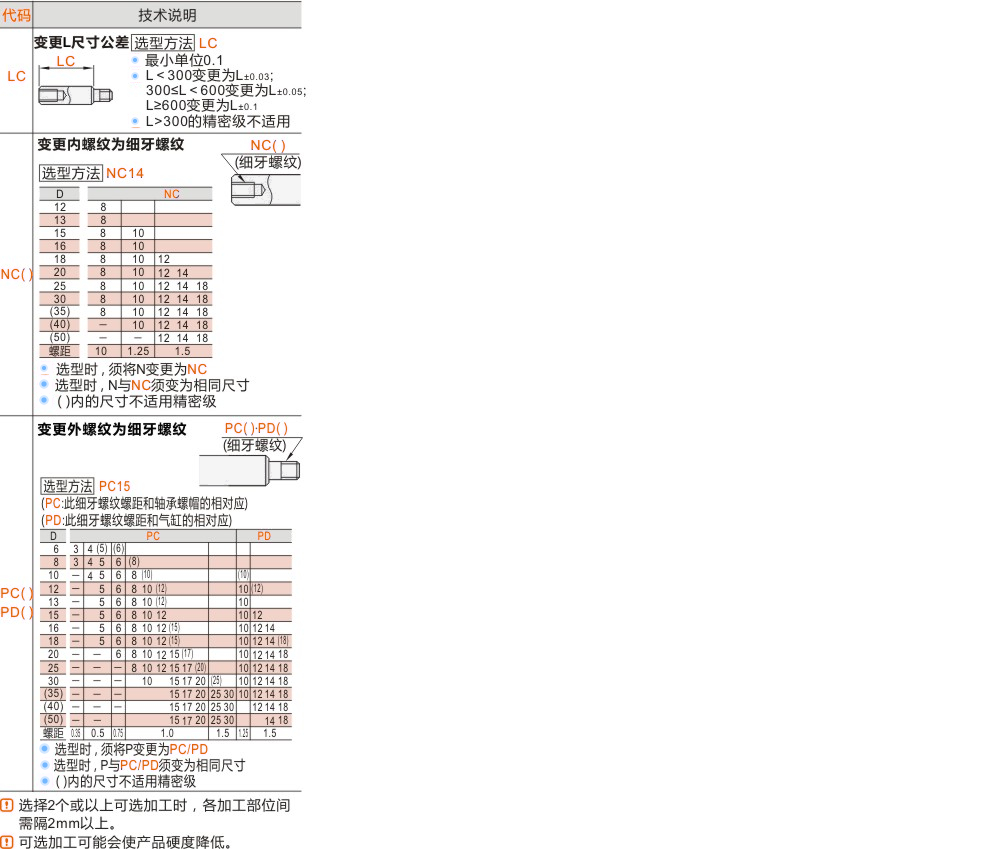

选型参数

带扳手槽型(普通级)

型号			最小单位1			P 选择	N 选择	扳手槽尺寸			R	C
代码	Dg6		L	F	B*	P 选择	N 选择	S*	W	V	R	C
JT-CSASD JT-CSASU JT-CSASQ JT-CSASX JT-CSASL	6	-0.004 -0.012	20~600	F=2~P×5	* 客户指定 B=0时，无外螺纹	3 4 5 6	3	* 客户指定	5	8	0.3	0.5 以下
	8	-0.005 -0.014	20~800			3 4 5 6 8	3 4 5		7
	10	-0.005 -0.014	20~800			4 5 6 8 10	3 4 5 6		8
	12	-0.006 -0.017	20~1000			5 6 8 10 12	4 5 6 8		10	10
	13					5 6 8 10 12	4 5 6 8		11
	15					5 6 8 10 12	4 5 6 8 10		13
	16		20~1200			5 6 8 10 12 16	4 5 6 8 10		14
	18					5 6 8 10 12 16	4 5 6 8 10 12		16
	20	-0.007 -0.020				6 8 10 12 16 20	4 5 6 8 10 12		17			1.0 以下
	25					8 10 12 16 20 24	4 5 6 8 10 12 16		22
	30		20~1500			8 10 12 16 20 24 30	6 8 10 12 16 20		27	15
	35	-0.009 -0.025	20~1500			10 12 16 20 24 30	8 10 12 16 20 24		30	15	0.5
	40		35~1500			12 16 20 24 30	10 12 16 20 24 30		36	20
	50		45~1500			16 20 24 30	12 16 20 24 30		41	20

带*号B、S根据使用要求指定尺寸，最小单位1。扳手槽尺寸参阅导向轴产品简介。
JT-CSASQ仅适用于D≤30且L≤500。
