规格 *

隐藏式单排锥孔铰链

图片仅供参考

隐藏式单排锥孔铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码

性价比

安装孔型

适用门

材质 / 主体

材质 / 连接管

表面处理

适用

半导体行业

类型

JT-VQAZXD

经济型

单排锥孔型

内装门

ZDC

SUS304

镀砂铬

—

条型 ● 固定型

JT-QAZXD

标准型

单排锥孔型

内装门

ZDC

SUS304

镀砂铬

是

条型 ● 固定型

JT-QAZXU

标准型

单排锥孔型

内装门

ZDC

SUS201

拉丝镀镍

—

条型 ● 固定型

选型参数

选型表

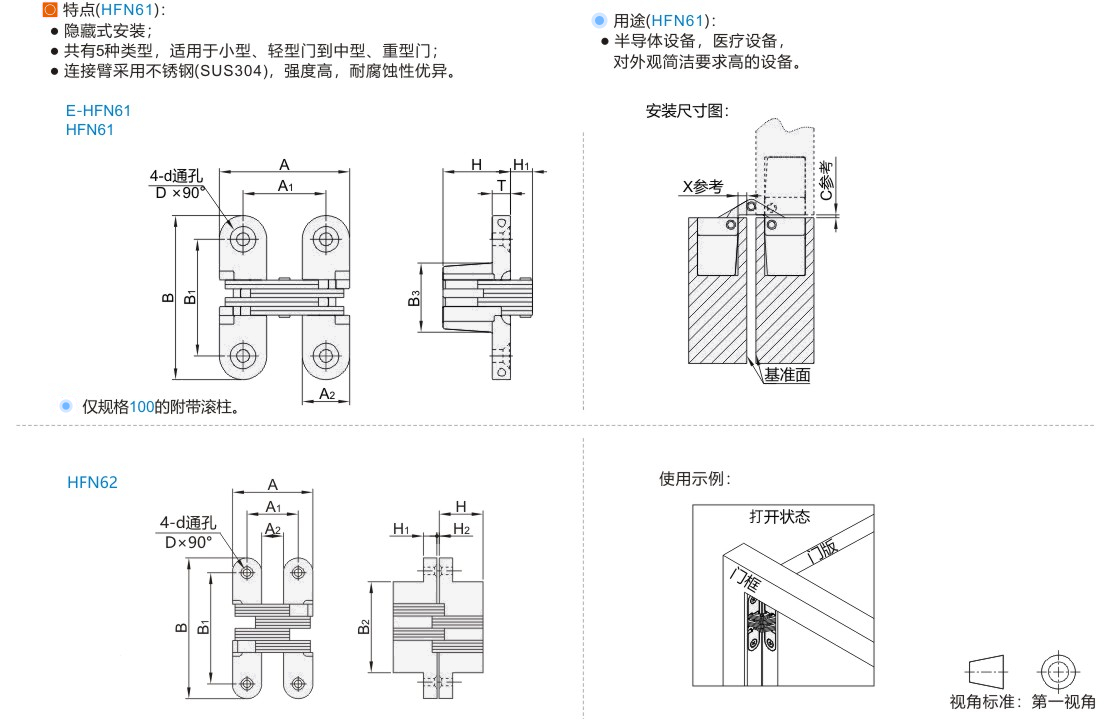

型号		A	B	A1	A2	B1	B2	H	H1	T	D	d	门宽	门高	X（参考）	C(参考)	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	A2	B1	B2	H	H1	T	D	d	门宽	门高	X（参考）	C(参考)	负载 (kg)	参考重量 (kg/pcs)
JT-VQAZXD JT-QAZXD	43	29	43	18	11	32	22	13	5	5	6.2	3.5	450以下	700以下	2.3	0.8	4	0.04
	45	35.7	45	22.7	13	32	19	18.5	6	5	7	3.5			3	0.8		0.06
	60	35.2	60	22.2	13	47	33	18.5	6.5	6.5	8.3	4.3			3.5	1		0.1
	70	42.6	70	26.6	16.1	53	35	23	7.3	7	9.1	4.6			3.5	1.2	7	0.16
JT-QAZXD	100	53.2	100	33.2	20	80	52	27.5	9.5	9.5	10	5.3			4.5	1.8	7	0.34

容许负载为使用2个时的数值。

型号					A			B			A1				A2			B1			B2			H			H1		H2			D		d			适合门厚 (mm)				负载 (kg)			参考重量 (Kg/pcs)
代码	规格				A			B			A1				A2			B1			B2			H			H1		H2			D		d			适合门厚 (mm)				负载 (kg)			参考重量 (Kg/pcs)
JT-QAZXU	43				26.2			43			17				7			33			22			11.3			5.5		1			6.3		3.9			≥12				≤5			0.03

容许负载为使用2个时的数值。
