浮动接头-平型气缸连接组件

图片仅供参考

浮动接头-平型气缸连接组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	安装法兰材质	安装法兰表面处理	安装法兰硬度	平型气缸连接件材质	平型气缸连接件表面处理	平型气缸连接件硬度
JT-UQISD	组件 ● 标准型	S45C	发黑	45~55HRC	S45C	发黑	部45~50HRC 表面高频淬火
JT-UQISU	组件 ● 标准型	SUS440C	一	45~55HRC	SUS440C	一	部45~50HRC 表面高频淬火
JT-UQIDD	组件 ● 紧凑型	S45C	发黑	45~55HRC	S45C	发黑	部45~50HRC 表面高频淬火
JT-UQIDU	组件 ● 紧凑型	SUS440C	一	45~55HRC	SUS440C	一	部45~50HRC 表面高频淬火

代码	类型		材质	硬度	表面处理
JT-UQIOD	单件	平型气缸连接件	S45C	部 45-50HRC 表面高频淬火	发黑
JT-UQIOU	单件	平型气缸连接件	SUS440C	部 45-50HRC 表面高频淬火	一

气缸连接件的前端为平型，对机械精度面有效。
SUS440C淬火件可能因淬火而变色。

选型参数

选型表

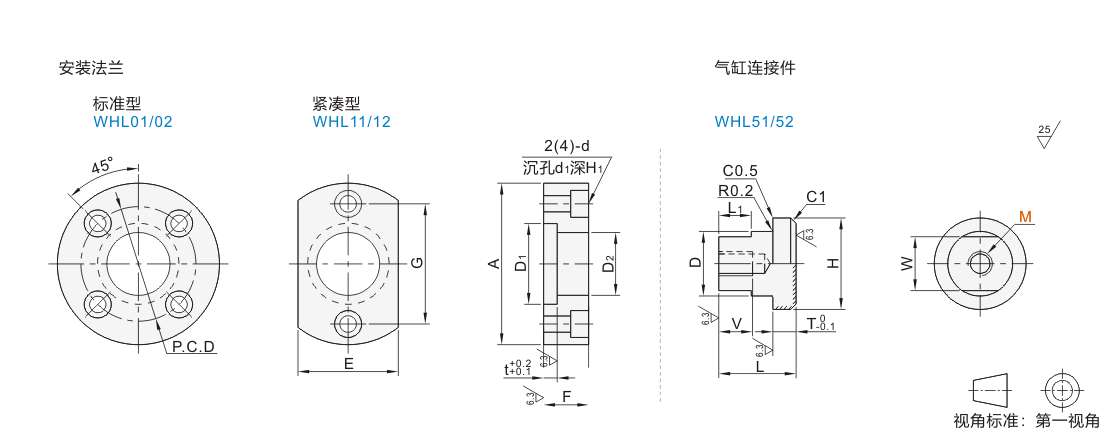

型号		安装法兰											气缸连接件
代码	M	A	D1	D2	t	F	P.C.D	d	d1	H1	E	G	M×螺距	V	L	D	H	T	W	L1
标准型 JT-UQISD JT-UQISU 紧凑型 JT-UQIDD JT-UQIDU 平型气缸连接件 JT-UQIOD JT-UQIOU	8	51	24	17	8	16	37	7	11	6	30	37	8×1.25	14	25	16	23	8	14	10
	10	54	28	21	8	16	40	7	11	6	32	40	10×1.25	15	25	20	27	8	17	10
	14	70	36	27	10	20	52	10	14	8	42	52	14×1.5	21	35	25	34	10	22	12
	18	90	46	35	12	24	68	12	17.5	10	54	68	18×1.5	27	45	32	43	12	27	15
	22	106	56	44	15	30	80	14	20	12	66	80	22×1.5	33	55	40	52	15	32	18

SUS440C淬火件可能因淬火而变色。
