圆形把手直纹台阶型内外螺纹

图片仅供参考

圆形把手直纹台阶型内外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-QBKFD	ABS	Q235	镀铬(黑)	台阶型 ● 外螺纹型
JT-QBKFU	ABS	SUS304	—	台阶型 ● 外螺纹型
JT-QBKFX	ABS	黄铜	—	台阶型 ● 内螺纹型

选型参数

选型表

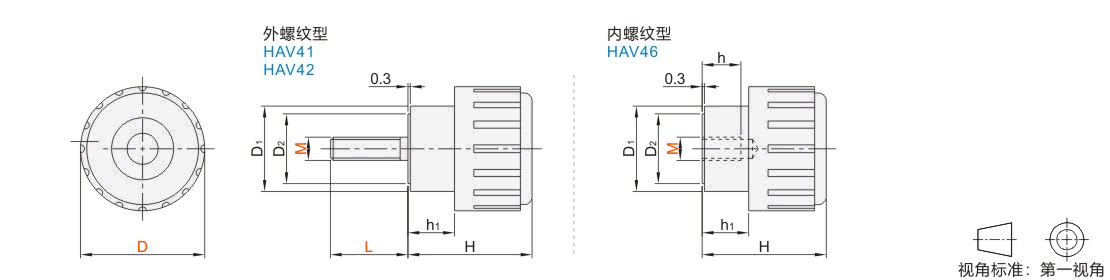

型号		D	L (仅适用外螺纹型)	握柄部颜色	D1	D2	H		h			h1			参考重量 (kg/pcs)
代码	M	D	L (仅适用外螺纹型)	握柄部颜色	D1	D2	H		h			h1			参考重量 (kg/pcs)
外螺纹型 JT-QBKFD JT-QBKFU 内螺纹型 JT-QBKFX	3	16	10 15	E(黑色) W(白色)※	11	9	16		10			6			0.01
	4	16	10 15
	5	16	10 15 20
		20	15 20		15	10	22		15			12			0.02
		25	20 25		19		27		16			15
	6	20	10 15 20		15		22		15			12
		25	15 20 25		19		27		16			15			0.03
		32	20 25		24	12
	8	32	15 25		24	12

带※颜色不适用JT-QBKFU。
