主体材质

类型

表面处理

轮总长

轴承材质

选型参数

外径D(mm) *

长度L(mm) *

100~500/1

弧高H(mm) *

图片仅供参考

平皮带惰轮标准型圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 主体	材质 / 轴承	表面处理	类型
JT-VZIXD	代码 / 标准型	铝合金	钢	喷细砂本色阳极氧化	圆弧型
JT-LVZIXD	代码 / 精密型	铝合金	钢	喷细砂本色阳极氧化	圆弧型
JT-VZILD	代码 / 标准型	Q275	钢	喷细砂无电解镀镍	圆弧型
JT-LVZILD	代码 / 精密型	Q275	钢	喷细砂无电解镀镍	圆弧型
JT-VZIMD	代码 / 标准型	SUS304	不锈钢	—	圆弧型
JT-LVZIMD	代码 / 精密型	SUS304	不锈钢	—	圆弧型
JT-VZIMX	代码 / 标准型	蓝色POM	不锈钢	—	圆弧型
JT-LVZIMX	代码 / 精密型	蓝色POM	不锈钢	—	圆弧型

POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等因素
会造成磨损现象，如特殊环境工况请联系怡合达。
特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。

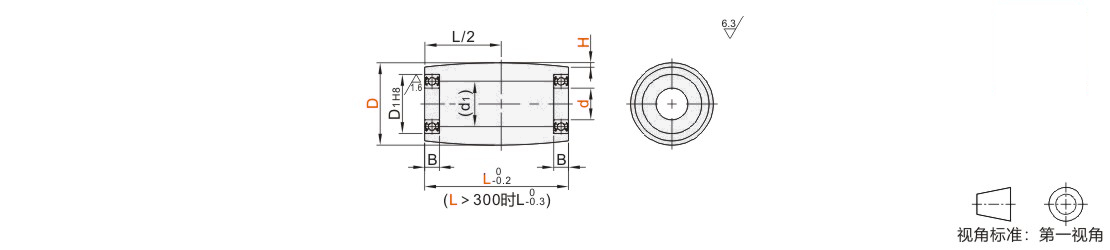

3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
d1尺寸仅供参考，不影响惰轮使用。

轴承精度：GB/T 307. 1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

型号		d	最小单位1	H 选择	(d1)			轴承尺寸
代码	D	d	L	H 选择	铝合金/蓝色POM	钢(Q275)	不锈钢(SUS304)	型号	D1	B
标准型 JT-VZIXD JT-VZILD JT-VZIMD JT-VZIMX 精密型 JT-LVZIXD JT-LVZILD JT-LVZIMD JT-LVZIMX	30	8	100~500	0.3 0.5 0.8	15	—	—	BAF698ZZ	19	6
		8A			—	16	18	BAF608ZZ	22	7
		10			15			BAY6900ZZ	22	6
		12			15			BAY6901ZZ	24	6
	35	10			17	18		BAY6900ZZ	22	6
		12			17			BAY6901ZZ	24	6
		15			22			BAY6902ZZ	28	7
	40	8			17	20	20	BAF628ZZ	24	8
		10						BAY6000ZZ	26	8
		12						BAY6901ZZ	24	6
		15						BAY6902ZZ	28	7
		20			22	22	22	BAY6804ZZ	32	7
	50	10			17	24		BAY6200ZZ	30	9
		12			22			BAY6001ZZ	28	8
		15			17			BAY6902ZZ	28	7
		20			22			BAY6804ZZ	32	7
		25			27	30	28	BAY6905ZZ	42	9
	60	12			22	—	—	BAY6201ZZ	32	10
		15						BAY6002ZZ	32	9
		20						BAY6904ZZ	37
		25			32			BAY6905ZZ	42
		30			32			BAY6906ZZ	47
	80	25			41			BAY6205ZZ	52	15
		30						BAY6006ZZ	55	13
		35						BAY6907ZZ	55	10

可选加工参数
