半封闭式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	打开方式	横梁	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KXRSQ	15	内径打开	半封闭式	单腔	工程塑料	黑色	-20°C~100℃	UL94-HB	一般用

本系列拖链标准型号包含一套接头(移动端、固定端各一个)。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
VEY03	15系列拖链用	有	工程塑料	黑色	-20℃~100℃	UL94-HB
VEY05	15系列拖链用	无	工程塑料	黑色	-20℃~100℃	UL94-HB

选型参数

拖链

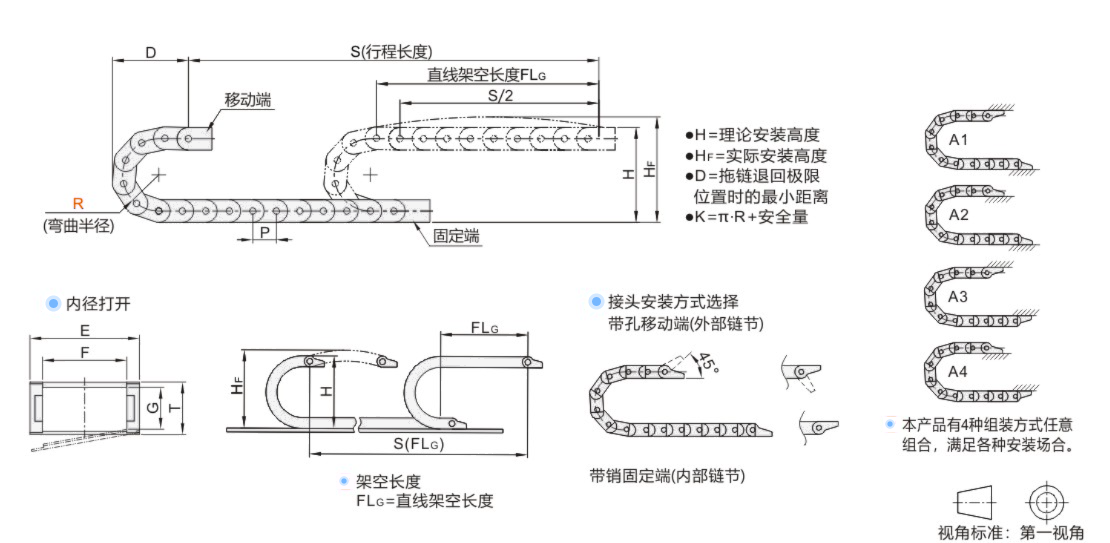

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
JT-KXRSQ	1515	28	1~ (最小单位1)	(带梳状板) VEY03 (无梳状板) VEY05	15	19.5	15	26	25	76	88	188	96	12	0.7	1	≈0.36
		38								96	98	219	116
		48								116	108	251	136
	1520	28					20	31		76	88	188	96				≈0.39
		38								96	98	219	116
		48								116	108	251	136
	1530	28					30	41		76	88	188	96				≈0.42
		38								96	98	219	116
		48								116	108	251	136
	1540	28					40	51		76	88	188	96				≈0.48
		38								96	98	219	116
		48								116	108	251	136
	1550	28					50	61		76	88	188	96				≈0.52
		38								96	98	219	116
		48								116	108	251	136

接头

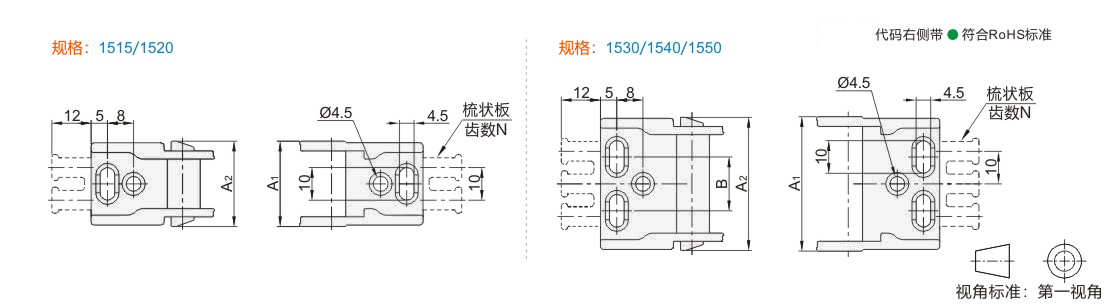

型号		内宽	A1	A2	B	梳状板齿数N	适用拖链
代码	规格	内宽	A1	A2	B	仅适用VEY03	适用拖链
VEY03 VEY05	1515	15	26.2	25.8	—	2	JT-KXRSQ-1515
	1520	20	31.2	30.8	—	2	JT-KXRSQ-1520
	1530	30	41.2	40.8	16.5	3	JT-KXRSQ-1530
	1540	40	51.2	50.8	27.5	4	JT-KXRSQ-1540
	1550	50	61.2	60.8	36.5	5	JT-KXRSQ-1550
