刀片型双作用单杆气缸

图片仅供参考

刀片型双作用单杆气缸

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	材质	类型
JT-USFDS	双作用	铝合金	刀片型 ● 单杆

产品特点：

超薄扁平型设计，可并排使用，节省空间；
气缸本体安装面设有定位孔，可精准定位；
内置双向弹性缓冲、减震降噪、提高使用寿命；
通心导杆结构，导杆前端和后端都有安装螺纹，可直接安装吸盘、柔性夹爪、气管接头等；
结构简单，方便安装。

选型参数

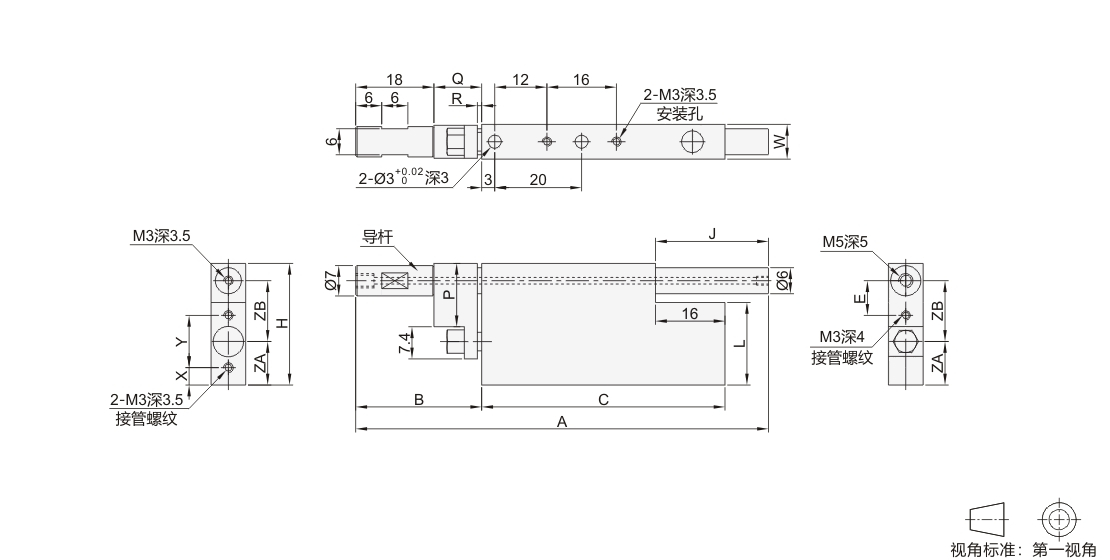

选型表

型号		行程	A	B	C	E	P	J	L	Q	R	W	X	Y	H	ZA	ZB	内置磁石	缓冲形式	接管螺纹	使用流体	使用压力范围 (MPa)	保证耐压力 (MPa)	工作温度 (℃)	使用速度范围 (mm/s)	给油
型号																											代码	缸径
JT-USFDS	6																										5	75	29	46	8	14.6	16	19	11	1	8	4	12	28	10	14	无	橡胶垫	M3	压缩空气	0.15~0.7	1.05	-10～60	50～500	不需要
		10
		15
		20	95	56	26
		25	95	56	26
	10	5	75.5	29.5	46	9.7	16.1	15.5	22	11.5	1.5	12	3	16	31	11	16
		10
		15
		20	95		56			25.5
		25	95		56			25.5
