法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

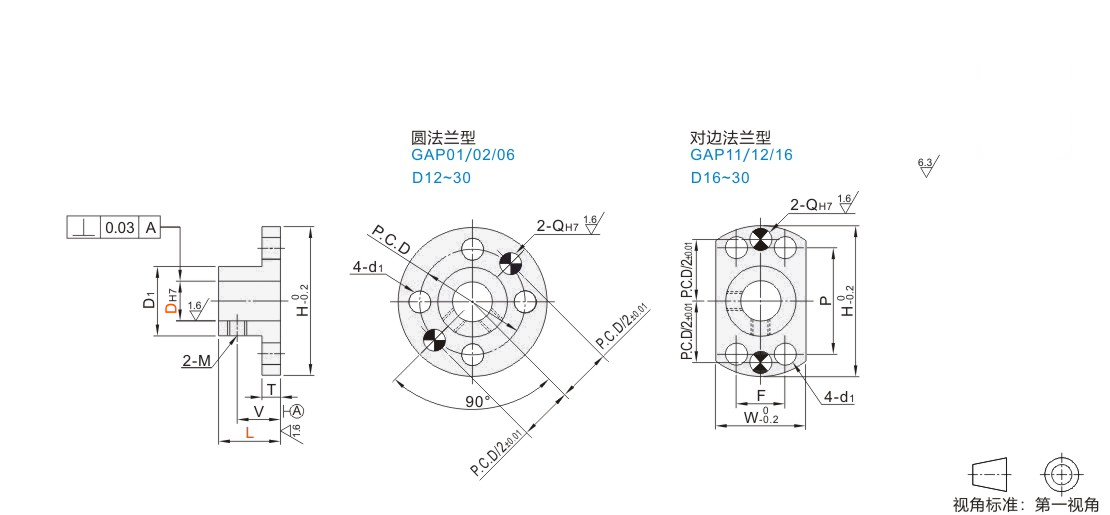

型号			L	D1	H	T	V	M	P.C.D	Q	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	Q	W	P	F	d1
圆法兰型对边法兰型 JT-SBFSD JT-SBFDD JT-SBFSU JT-SBFDU JT-SBFSX JT-SBFDX	12	+0.018 0	24	15.8	36	6	16	M4	26	4	—	28	—	4.5
	13		24	17.8	38		16		28			28
	15		30	19.8	40		19		30			30
	(16)		32	21.8	42		20		32	5	26	28	16	5.5
	(18)			27.8	50	8	21	M5	39	5	32	31	22	5.5
	(20)	+0.021 0		27.8	50		21		39	6	32	31	22	6.6
	(25)		38	32.8	55		24		44		37	36	24
	(30)		38	37.8	66	10	25	M6	52		42	41	27

JT-SBFDD/JT-SBFDU/JT-SBFDX对边法兰型仅适用带( )规格。
