规格 *

三角形调整式螺纹搭扣

图片仅供参考

三角形调整式螺纹搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QAEQD	SPCC	镀铬	中载型 ● 三角型
JT-QAEFD	SUS430	—	中载型 ● 三角型
JT-QAEFX	SUS304	—	中载型 ● 三角型
JT-QAEFL	SUS304	滚筒研磨	中载型 ● 三角型
JT-QAEQS	SUS304	震动抛光	中载型 ● 三角型

选型参数

JT-QAEQS

型号		参考重量 (kg/pcs)
代码	规格	参考重量 (kg/pcs)
JT-QAEQS	25	0.05

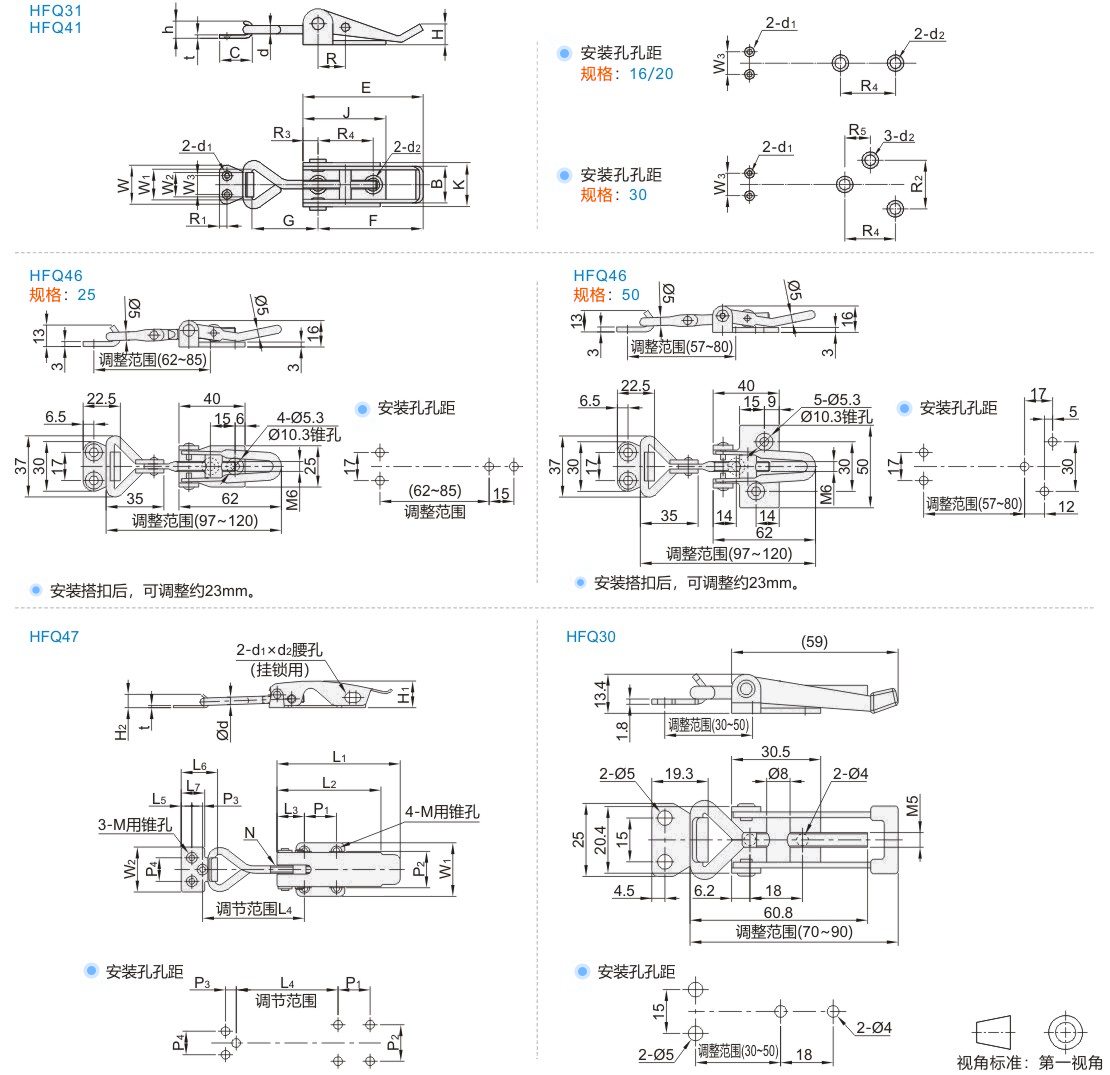

型号		B	C	d	d1	d2	E	F	G	h	H	J	K	R	R1	R2	R3	R4	R5	t	W	W2	W1	W3	参考重量 (kg/pcs)
代码	规格	B	C	d	d1	d2	E	F	G	h	H	J	K	R	R1	R2	R3	R4	R5	t	W	W2	W1	W3	参考重量 (kg/pcs)
JT-QAEQD JT-QAEFD	16	16	20	4.4	4.3	4.3	55	47	35~42	9	11.8	30	16	11	5	—	7.8	14	—	2	24	15	19	14	0.08
	20	20	22	5.3	5.3	5.3	67	53	50~65	11	16.4	42	25	12	6	—	14	17	—	2.5	30	17	22	17	0.09
	30	30	29	7	5.3	5.3	98	85	54~70	17	19.4	60	40	15	7.5	22	12	36	19	3	45	22	34	22	0.2

JT-QAEFX

型号		拉伸载荷 (kgf)	参考重量 (kg/pcs)
代码	规格	拉伸载荷 (kgf)	参考重量 (kg/pcs)
JT-QAEFX	25	60	0.09
JT-QAEFX	50	60	0.10

拉伸载荷是指扣紧过盈量为1mm时的值。

JT-QAEFL

型号		L1	L2	L3	L4	L5	L6	L7	P1	P2	P3	P4	W1	W2	d	d1×d2	H1	H2	t	M	N	参考重量 (kg/pcs)
代码	规格	L1	L2	L3	L4	L5	L6	L7	P1	P2	P3	P4	W1	W2	d	d1×d2	H1	H2	t	M	N	参考重量 (kg/pcs)
JT-QAEFL	12	65	51	14.5	48~55	5.5	19	12	16	18	5.5	12	28	24	4	8×5.5	13	7	1.2	M3	M5	0.05
	16	85	66	18.5	55~70	7.5	25	16	22	25	7.5	16	37	31	5	11×7	17.5	9.5	1.5	M4	M6	0.10
	22	115	97	25.5	70~95	10	34	22	30	34	10	22	50	42	7	15×9	25	12.5	2	M5	M8	0.25
