圆弧齿同步轮 5GM型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EUC01	5GM090	9	5.0	铝合金	铝合金	本色阳极氧化
EUC12	5GM090	9	5.0	S45C	S45C	发黑
EUC13	5GM090	9	5.0	S45C	S45C	喷砂镀镍
EUC21	5GM120	12	5.0	铝合金	铝合金	本色阳极氧化
EUC32	5GM120	12	5.0	S45C	S45C	发黑
EUC33	5GM120	12	5.0	S45C	S45C	喷砂镀镍
EUC41	5GM150	15	5.0	铝合金	铝合金	本色阳极氧化
EUC52	5GM150	15	5.0	S45C	S45C	发黑
EUC53	5GM150	15	5.0	S45C	S45C	喷砂镀镍

选型参数

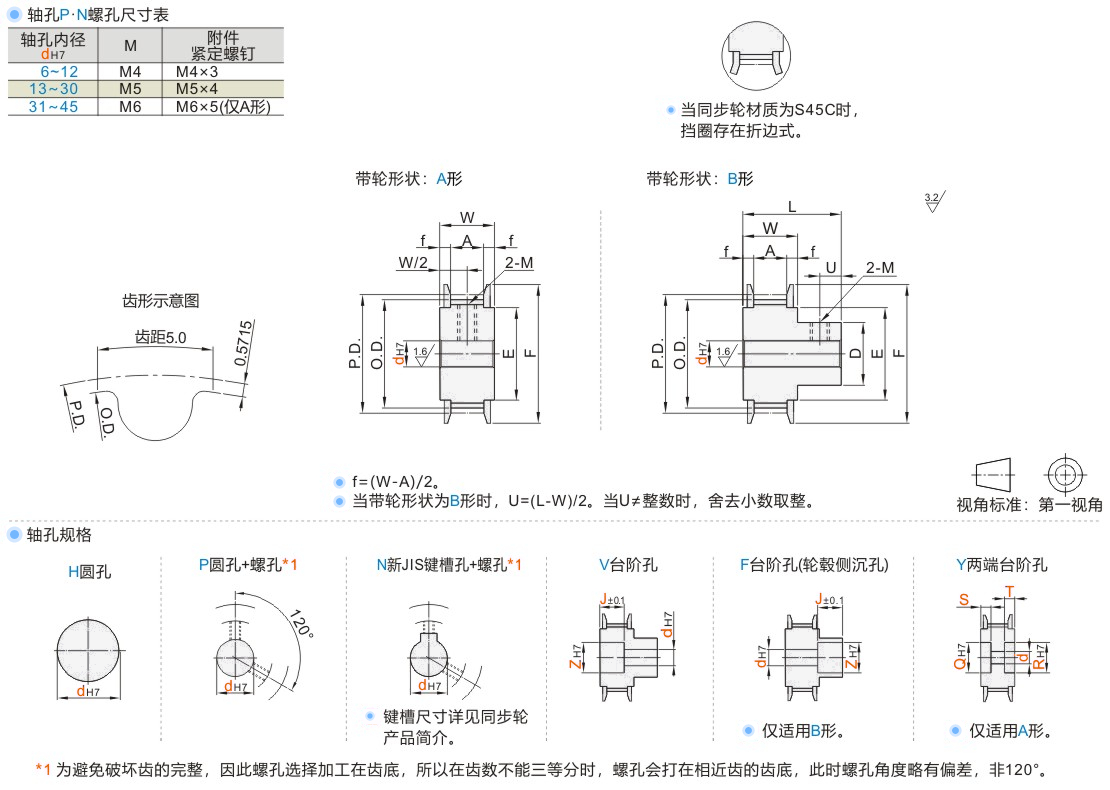

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P . D.	O. D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N	V	Y	H	P	N	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VDMSD-5GM090 JT-VDMUD-5GM120 JT-VDMFD-5GM150 S45C JT-VDMDU-5GM090 JT-VDMDQ-5GM090 JT-VDMQU-5GM120 JT-VDMQQ-5GM120 JT-VDMOU-5GM150 JT-VDMOQ-5GM150	14	A B	H P N V F Y	6~12	6~8	—	6~10	6~10	6~8	—	—	6	8~12	8	A形时 2.0≤J≤W-2.0 B形时 2.0≤J≤L-2.0	8~12	3~14 S+T≤W-3	22.28	21.14	12	26	16	皮带宽度9 5GM090 A:10.3 W:14 L:22 皮带宽度12 5GM120 A:13.3 W:17 L:25 皮带宽度15 5GM150 A:16.3 W:20 L:28
	15			6~13	6~8	—	6~11	6~11	6~10	—		6~7	8~13	8·9		8~13		23.87	22.73	13	27	17
	16			6~15	6~10	8	6~13	6~13	6~12	6		6~9	8~15	8~11		8~15		25.46	24.32	15	29	19
	18			6~18	6~13	8·10	6~16	6~16	6~14	6~9		6~12	8~18	8~14		8~18		28.65	27.5	18	32	22
	20			8~20	8~14	8~12	8~18	8~18	8~16	8~10	8	8~14	10~20	10~16		10~20		31.83	30.69	20	35	24
	22			8~23	8~17	8~12	8~21	8~21	8~19	8~12	8	8~16	10~23	10~18		10~23		35.01	33.87	22	39	27
	24			8~26	8~18	8~14	8~24	8~24	8~22	8~16	8~10	8~20	10~26	10~22		10~26		38.2	37.05	26	42	30
	25			8~28	8~20	8~16	8~26	8~26	8~24	8~16	8~12	8~22	10~28	10~24		10~28		39.79	38.65	28	43	32
	26			10~29	10~21	10~17	10~27	10~27	10~24	10~16	10~13	10~22	12~29	12~24		12~29		41.38	40.24	28	45	33
	28			10~32	10~24	10~19	10~30	10~30	10~27	10~20	10~15	10~25	12~32	12~27		12~32		44.56	43.42	30	48	36
	30			10~35	10~26	10~20	10~33	10~33	10~28	10~22	10~16	10~26	12~35	12~28		12~35		47.75	46.6	32	51	39
	32			10~38	10~30	10~23	10~36	10~36	10~30	10~22	10~17	10~28	12~38	12~30		12~38		50.93	49.79	34	55	42
	34			12~42	12~32	12~26	12~40	12~40	12~32	12~24	12~18	12~30	14~42	14~32		14~42		54.11	52.97	36	58	46
	36			12~45	12~34	12~30	12~43	12~43	12~34	12~26	12~20	12~32	14~45	14~34		14~45		57.3	56.15	38	61	49
	40			12~51	12~36	12~30	12~49	12~49	12~36	12~26	12~22	12~34	14~51	14~36		14~51		63.66	62.52	40	67	55
	44			12~58	12~42	12~30	12~56	12~56	12~38	12~26	12~23	12~36	14~58	14~38		14~58		70.03	68.89	42	74	62
	48			12~64	12~45	12~30	12~62	12~62	12~42	12~30	12~26	12~40	14~64	14~42		14~64		76.39	75.25	46	80	68
	50			12~67	12~45	12~30	12~65	12~65	12~42	12~30	12~27	12~40	14~67	14~42		14~67		79.58	78.43	46	83	71
	60			12~83	12~45	12~30	12~81	12~81	12~48	12~30	12~30	12~46	14~83	14~48		14~83		95.49	94.35	52	99	87

轴孔规格H、V、F、Y时，无螺孔。
孔径6.35、9.525仅适用轴孔规格H、P、V。
孔径12.7仅适用轴孔规格H、P。
孔径9不适用轴孔规格N。
“可选加工”见同步轮产品简介。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
