梅花槽沉头螺钉

图片仅供参考

梅花槽沉头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	强度等级	类型
JT-YBDQS	粗牙	SWCH18A	一	镀蓝白锌	6.8	梅花槽沉头螺钉 ● 全牙
JT-YBDQD	粗牙	SCM435	32~39HRC	镀镍	10.9	梅花槽沉头螺钉 ● 全牙
JT-YBDQU	粗牙	SUS304	一	—	A2-70	梅花槽沉头螺钉 ● 全牙
JT-YBDQQ	粗牙	SWCH18A	—	镀蓝白锌	6.8	梅花槽盘头螺钉 ● 全牙
JT-YBDQF	粗牙	SCM435	32~39HRC	镀镍	10.9	梅花槽盘头螺钉 ● 全牙
JT-YBDQO	粗牙	SUS304	一	一	A2-70	梅花槽盘头螺钉 ● 全牙
JT-YBDQX	粗牙	SWCH18A	—	镀蓝白锌	6.8	梅花槽圆柱头螺钉 ● 全牙
JT-YBDQL	粗牙	SCM435	32~39HRC	镀镍	10.9	梅花槽圆柱头螺钉 ● 全牙
JT-YBDQM	粗牙	SUS304	一	一	A2-70	梅花槽圆柱头螺钉 ● 全牙

选型参数

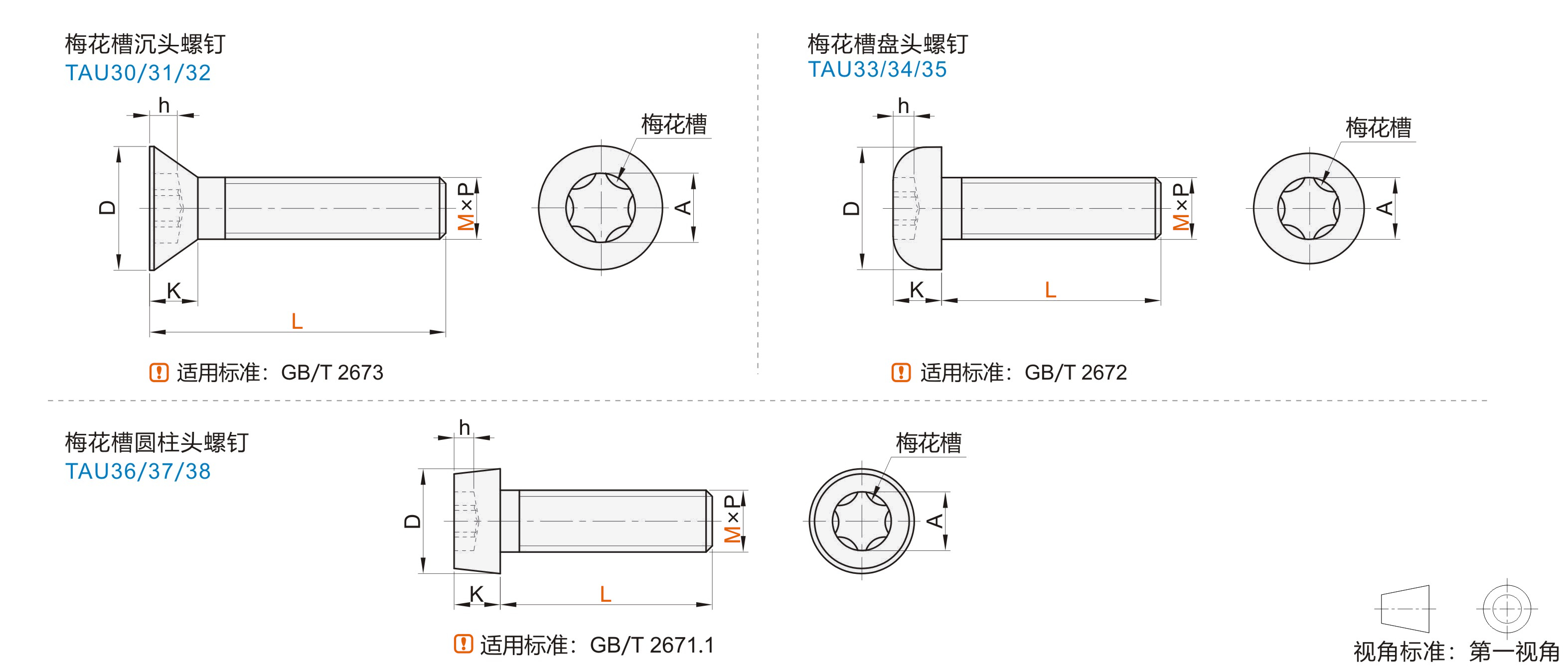

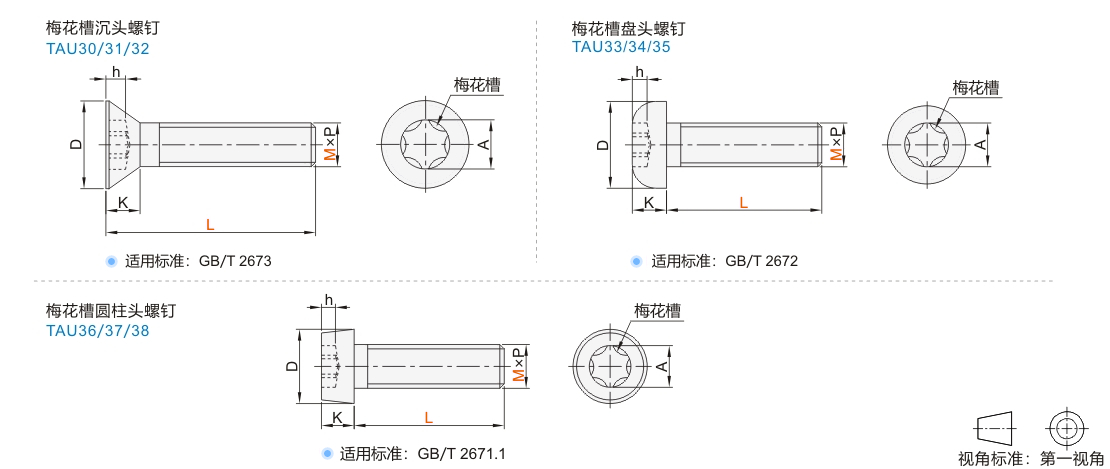

梅花槽沉头螺丝钉

型号		L	P 螺距	梅花槽号	（A）	D		K (max)	h
代码	M	L	P 螺距	梅花槽号	（A）	max	min	K (max)	max	min
(SWCH18A) JT-YBDQS (SCM435) JT-YBDQD (SUS304) JT-YBDQU	2*	3 4 5 6 8 10 12 14 16 18 20	0.4	T6	1.75	3.8	3.5	1.2	0.64	0.51
	2.5*	3 4 5 6 8 10 12 14 16 18 20	0.45	T8	2.4	4.7	4.4	1.5	0.79	0.66
	3	3 4 5 6 8 10 12 14 16 18 20	0.5	T10	2.8	5.5	5.2	1.65	0.83	0.7
	4	*4 5 6 8 10 12 14 16 18 20 25 30**	0.7	T20	3.95	8.4	8.04	2.7	1.53	1.14
	5	5 6 8 10 12 14 16 18 20 25 30 35	0.8	T25	4.5	9.3	8.94	2.7	1.51	1.12
	6	6 8 10 12 14 16 18 20 25 30	1.0	T30	5.6	11.3	10.87	3.3	1.78	1.39
	8	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65	1.25	T45	7.95	15.8	15.37	4.65	2.54	2.15
	10	8 10 12 14 16 18 20 25 30 35 40 45 50	1.5	T50	8.95	18.3	17.78	5	2.8	2.41

带*的规格仅适用JT-YBDQU

梅花槽盘头螺丝钉

型号		L	P 螺距	梅花槽号	（A）	D		K (max)	h
代码	M	L	P 螺距	梅花槽号	（A）	max	min	K (max)	max	min
(SWCH18A) JT-YBDQQ (SCM435) JT-YBDQF (SUS304) JT-YBDQO	2*	3 4 5 6 8 10 12 14 16 18 20	0.4	T6	1.75	4	3.7	1.6	0.77	0.63
	2.5*	3 4 5 6 8 10 12 14 16 18 20	0.45	T8	2.4	5	4.7	2.1	1.04	0.91
	3	3 4 5 6 8 10 12 14 16 18 20	0.5	T10	2.8	5.6	5.3	2.4	1.27	1.01
	4	4 5 6 8 10 12 14 16 18 20 25 30	0.7	T20	3.95	8	7.64	3.1	1.66	1.27
	5	5 6 8 10 12 14 16 18 20 25 30 35	0.8	T25	4.5	9.5	9.14	3.7	1.91	1.52
	6	6 8 10 12 14 16 18 20 25 30	1.0	T30	5.6	12	11.57	4.6	2.42	2.02
	8	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65	1.25	T45	7.95	16	15.57	6	3.18	2.79
	10	8 10 12 14 16 18 20 25 30 35 40 45 50	1.5	T50	8.95	20	19.48	7.5	4.02	3.62

带*的规格仅适用JT-YBDQO。

梅花槽圆柱头螺丝钉

型号		L	P 螺距	梅花槽号	（A）	D		K (max)	h
代码	M	L	P 螺距	梅花槽号	（A）	max	min	K (max)	max	min
(SWCH18A) JT-YBDQX (SCM435) JT-YBDQL (SUS304) JT-YBDQM	2	3 4 5 6 8 10 12 14 16 18 20	0.4	T6	1.75	3.8	3.62	1.55	0.84	0.71
	2.5	3 4 5 6 8 10 12 14 16 18 20	0.45	T8	2.4	4.5	4.32	1.85	0.91	0.78
	3	3 4 5 6 8 10 12 14 16 18 20	0.5	T10	2.8	5.5	5.32	2.4	1.27	1.01
	4	4 5 6 8 10 12 14 16 18 20 25 30	0.7	T20	3.95	7	6.78	3.1	1.66	1.27
	5	5 6 8 10 12 14 16 18 20 25 30 35	0.8	T25	4.5	8.5	8.28	3.65	1.91	1.52
	6	6 8 10 12 14 16 18 20 25 30	1.0	T30	5.6	10	9.78	4.4	2.29	1.9
	8	8 10 12 14 16 18 20 25 30 35 40 45 50 55 60 65	1.25	T45	7.95	13	12.73	5.8	3.05	2.66
	10	8 10 12 14 16 18 20 25 30 35 40 45 50	1.5	T50	8.95	16	15.73	6.9	3.43	3.04
