L型调心球轴承座组件

图片仅供参考

L型调心球轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	后置代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-XSQSD	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑	高度h选择型
JT-XSQSU	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍	高度h选择型
JT-XSQSQ	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化	高度h选择型
JT-XSQSX	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—	高度h选择型
JT-XSQDD	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑	高度h指定型
JT-XSQDU	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍	高度h指定型
JT-XSQDQ	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化	高度h指定型
JT-XSQDX	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—	高度h指定型

轴承精度：GB/T 307.1 6级

选型参数

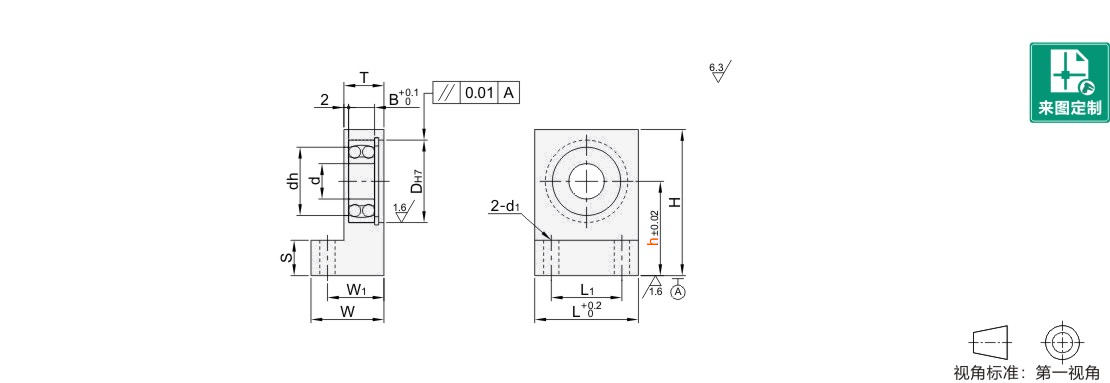

选型表

型号			h		d	DH7		dh	B	H	L	L1	W	W1	T	S	d1
代码	轴承型号	后置代码	高度选择型	高度指定型最小单位0.5	d	DH7		dh	B	H	L	L1	W	W1	T	S	d1
高度选择型 JT-XSQSD JT-XSQSU JT-XSQSQ JT-XSQSX 高度指定型 JT-XSQDD JT-XSQDU JT-XSQDQ JT-XSQDX	1200	ATN (外圈引导工程塑料保持架)	25 30 40	25~40	10	30	+0.021 0	24	9	h+18.9	40	28	27	21	15	9.8	5.5
	1201		25 30 40	25~40	12	32	+0.025 0	26	10	h+19.8	42	30	28	22	16	9.8	5.5
	1202		40 50	40~50	15	35		29	11	h+21.8	44	30	31	24	17	14.8	6.5
	1203※	—	30 40 50	30~50	17	40		34	12	h+23.8	48	36	33	26	20	12.3	6.5
	1204	ATN (外圈引导工程塑料保持架)	35 40 50 60	35~60	20	47		40	14	h+27.8	60	44	36	28	20	14.8	9
	1205		50 60 80	50~80	25	52	+0.030 0	45	15	h+30.8	70	50	42	32	22	19.8	11
	1206		50 60 80	50~80	30	62	+0.030 0	55	16	h+35.8	82	62	43	33	23	19.8	11

※ 轴承型号1203为金属保持架，无后置代码。

请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

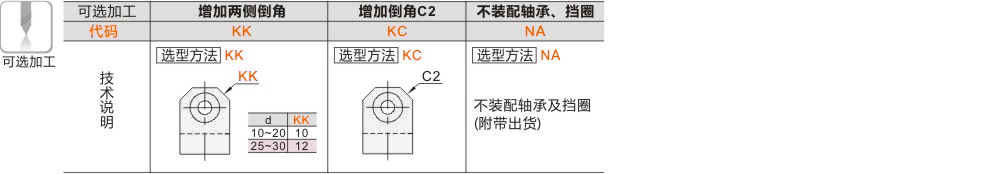

可选加工参数
