拖链接头 JT-KBUFD 金属型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	横梁	材质	颜色	允许温度	阻燃等级	类型
JT-KBUFD	外径打开	单腔	桥式	尼龙6+玻纤	黑色	-10℃~+80℃	UL94-HB	一般用

本系列拖链包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需要单独购买。

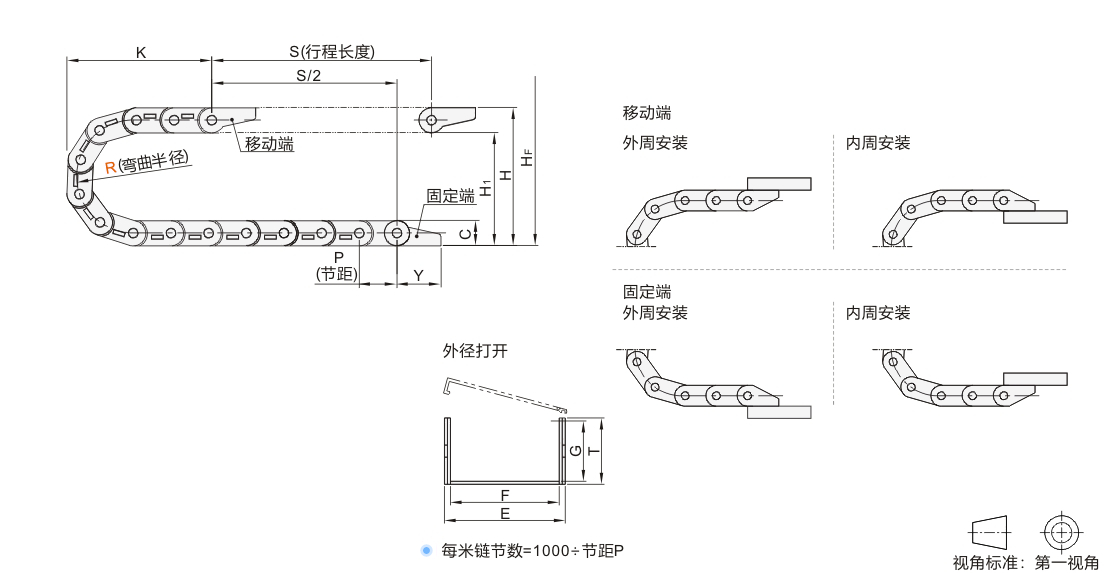

接头安装方向

规格	安装方向	移动端	固定端
202~206	A	外周安装	内、外周自由安装
202~206	B	内周安装	内、外周自由安装
408~412	A	内、外周自由安装	外周安装
408~412	B	内、外周自由安装	内周安装

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	材质	表面处理
JT-KNUFD	一般用接头	SPCC	铬酸盐光泽处理

选型参数

拖链

型号			链节数 N		安装方向		接头			拖链尺寸										H	H1			实际安装高度 HF		最大电缆直径
代码	规格									节距 P	内宽 F	外宽 E		内高 G	外高 T		Y		C
代码	规格									节距 P	内宽 F	外宽 E		内高 G	外高 T		Y		C									JT-KBUFD	202	30	1~	A B	JT-KNUFD	20	14	26	13	20	30	20	80	60	55	95	10	0.75	1.4	0.3	0.28
203	30	20	32		0.31																													20				20	30	20	80	60	55	95	10	0.75	1.4	0.3
204	38	26	22	40		22		43		22	98		76		68		118		11		1		1.9	1.25		0.5
206	38		42	60							98		76		68		118									0.6
206	50		42	60							122		100		80		142									0.6
408	70	45	58	78		25	40		60		40	180		140		120		210		20		1.5		2.9	5		1.36
408	100		58	78								240		200		150		270									1.36
412	70		97	117								180		140		120		210									1.7
412	100		97	117								240		200		150		270									1.7

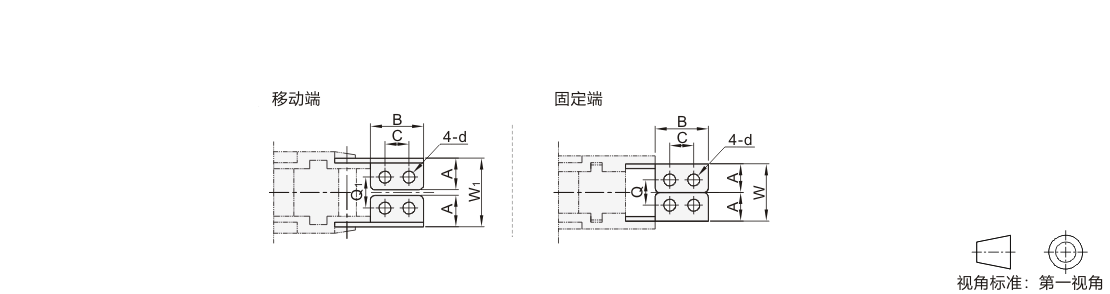

接头

型号		安装方向	A	B	C	d	Q	W	Q1	W1
代码	规格	安装方向	A	B	C	d	Q	W	Q1	W1
JT-KNUFD	202	A B	10	20	10	4.5	8	20	9.8	21.8
	203		10	20	10	4.5	14	26	15.8	27.8
	204		14	32	18	5.8	15	31	18.6	34.6
	206		14	32	18	5.8	35	51	38.6	54.6
	408		22	40	24	7	40	68	44	72
	412		22	40	24	7	79	107	83	111

暂未上传文档资料
