内六角圆柱头螺钉防松型全牙/半牙

图片仅供参考

内六角圆柱头螺钉防松型全牙/半牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	硬度	强度等级	类型
JT-YBMUM	粗牙	SCM435	发黑	32~39HRC	10.9	带止动孔防松型 ● 全牙/半牙
JT-YBMUG	粗牙	SUS304	一	一	A2-70	带止动孔防松型 ● 全牙/半牙

使用钢丝或金属线穿过其头部的孔洞，能有效防止螺丝松动或脱落。

选型参数

选型表

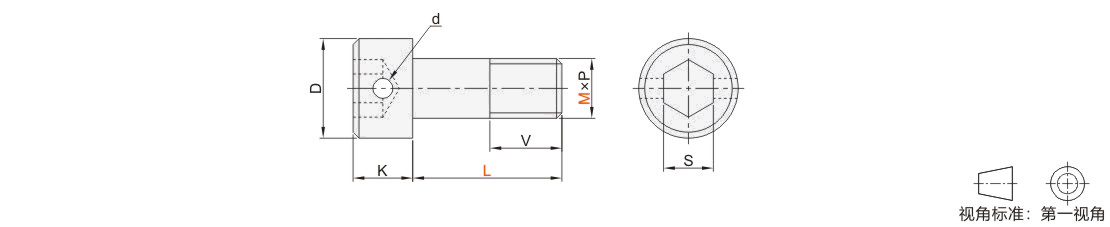

型号		L	螺距	V	D		K		S		d
代码	M	L	螺距	V	max	min	max	min	max	min	d
(SCM435) JT-YBMUM (SUS304) JT-YBMUG	3	6 8 10 12 15 20	0.5	全牙	5.68	5.32	3	2.86	2.58	2.52	1
	4	8 10 12 15 20 25	0.7		7.22	6.78	4	3.82	3.08	3.02	1.5
	5	10 12 15 20 25 30	0.8		8.72	8.28	5	4.82	4.095	4.02	1.5
	6	10 12 15 20 25 30	1		10.22	9.78	6	5.7	5.14	5.02	2
	6	35 40 45 50	1	24	10.22	9.78	6	5.7	5.14	5.02
	8	12 15 20 25 30 35	1.25	全牙	13.27	12.73	8	7.64	6.14	6.02
	8	40 45	1.25	28	13.27	12.73	8	7.64	6.14	6.02
	10	20 25 30 35 40	1.5	全牙	16.27	15.73	10	9.64	8.175	8.025
	10	45	1.5	32	16.27	15.73	10	9.64	8.175	8.025
	12	25 30 35 40 45 50	1.75	全牙	18.27	17.73	12	11.57	10.175	10.025
