磁耦合无杆气缸滑尺型

图片仅供参考

磁耦合无杆气缸滑尺型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	开关导轨	类型
JT-USZGD	双作用	带开关导轨	滑尺型 ● 滑动轴承

磁性保持力

缸径	6	10	15	20	25	32	40
磁性保持力(N)	19.6	53.9	137.3	231	362.8	588.4	921.8
磁性保持力相应的压力(MPa)	0.7	0.7	0.79	0.76	0.75	0.74	0.75

选型参数

选型表

型号		行程				缓冲形式	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	工作温度 ℃	活塞使用速度 mm/s	给油	安装方向
代码	缸径	行程				缓冲形式	接管螺纹	使用流体	最高使用压力 MPa	最低使用压力 MPa	工作温度 ℃	活塞使用速度 mm/s	给油	安装方向
JT-USZGD	6	50 100 150 200				两侧橡胶缓冲 ※	M5	空气	0.7	0.18	0~60	50~400	不需要	无限制
	10	50 100 150 200 250 300
	15	50 100 150 200 250 300 350 400 450 500
	20	100 150 200 250 300 350 400 450 500 600 700 800					Rc1/8
	25
	32
	40	100 150 200 250 300 350 400 450 500 600 700 800 900 1000					Rc1/4

※ 如需配液压缓冲器缓冲，请联系业务员。配套磁性开关型号：WHS13-L2-2(客户有需求时，需另购)。

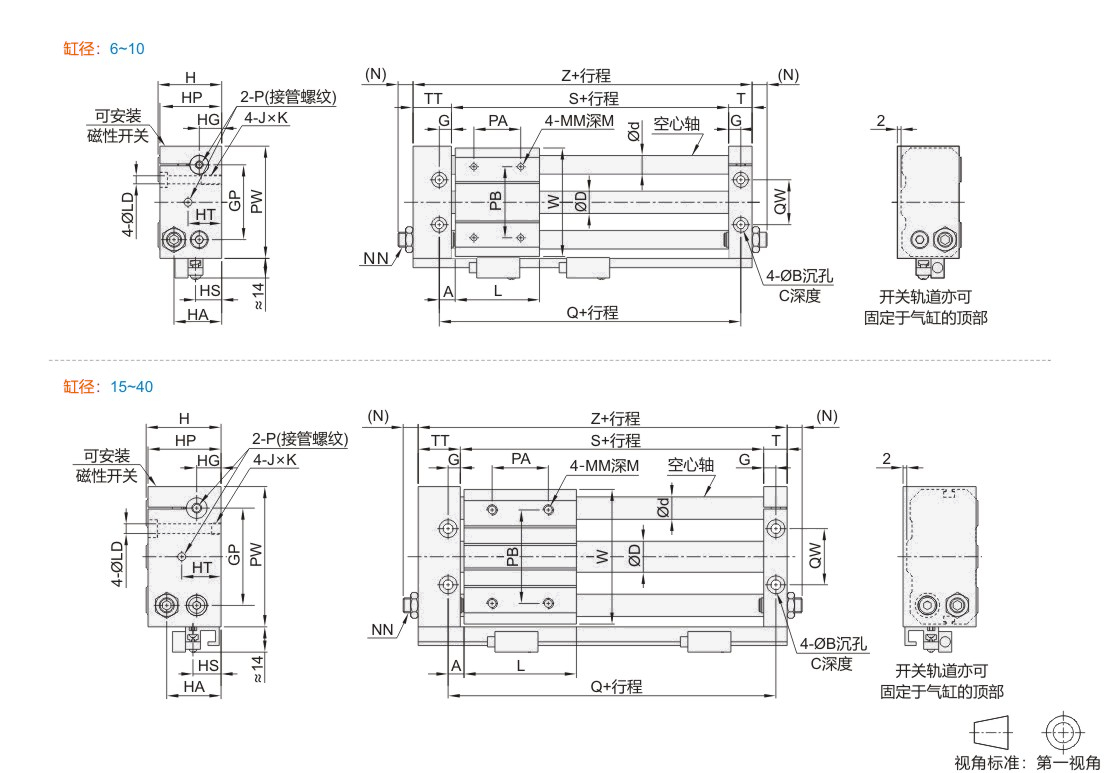

尺寸表

缸径	D	d	A	B	C	HT	G			GP	H	HA	HG	HP	HS	T	J×K
6	7.6	8	6	6.5	3	17	5			32	27	19	8	26	8	10	M4×6.5
10	12	10	7.5	8	4	18	6.5			40	34	25.5	12	33	14	12.5	M5×9.5
15	16.6	12	7.5	9.5	5	21	6.5			52	40	29	13	39	15	12.5	M6×9.5
20	21.6	16	10	9.5	5.2	20	8.5			62	46	36	17	45	25.5	16.5	M6×9.5
25	26.4	16		11	6.5	20	8.5			70	54	40	20	53	23	16.5	M8×10
32	33.6	20		14	8	24	9.5			86	66	46	24	64	27	18.5	M10×15
40	41.6	25	12.5	14	8	25	10.5			104	76	57	25	74	30	20.5	M10×15

缸径	L			LD	M			MM			NN			N			P			PA			PB			PW	QW			Q			S		TT			Z		W
6	40			3.5	6			M4			M8×1.0			10			M5			25			25			50	16			52			42		16			68		46
10	45			4.3	6			M4						9.5						25			38			60	24			60			47		20.5			80		58
15	60			5.6	8			M5						7.5						30			50			75	30			75			62		22.5			97		72
20	70			5.6	10			M6			M10×1.0			9.5			Rc1/8			40			70			90	38			90			73		25.5			115		87
25	70			7	10						M14×1.5			11									70			100	42			90			73		25.5			115		97
32	85			8.7	12						M20×1.5			11.5									75			122	50			110			91		28.5			138		119
40	95			8.7	12			M8			M20×1.5			10.5			Rc1/4			65			105			145	64			120			99		35.5			155		142
