公制普通螺纹M(mm) *

吊环螺母标准型/高脚型

图片仅供参考

吊环螺母标准型/高脚型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXAUD	SS400	镀锌	标准型
JT-YXAUU	SUS304	一	标准型
JT-YXAUX	SUS304	一	高脚型

JT-YXAUD/JT-YXAUU适用标准：DIN 582-2010

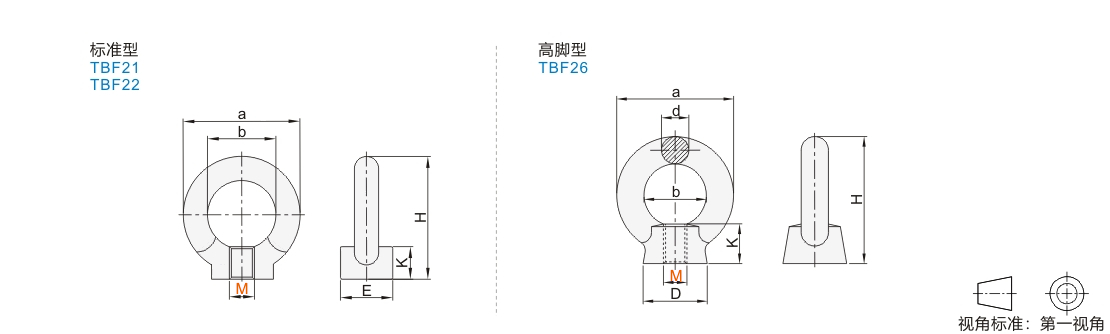

选型参数

标准型

型号		a		b		H		E		K
代码	M	max	min	max	min	max	min	max	min	max	min
(SS400) JT-YXAUD (SUS304) JT-YXAUU	8	37.1	35.5	20.5	19.1	37.1	35.5	20.9	19.5	9.4	8
	10	46.1	44.5	25.5	24.1	46.1	44.5	25.9	24.5	10.9	9.5
	12	55.1	53.5	30.5	29.1	54.1	52.5	30.9	29.5	11.9	10.5
	16	64.1	62.5	35.5	33.9	63.1	61.5	36.1	34.5	13.9	12.5
	20	73.1	71.5	40.5	38.9	72.1	70.5	41.1	39.5	16.9	15.5

高脚型

型号		a	b	d	H	D	K
代码	M	a	b	d	H	D	K
JT-YXAUX	6	26	16	5.3	33	12	12
	8	31.5	20	5.9	40	15.3	14
	10	40.5	25	7.7	48	19.4	15
	12	48	30	9.4	60	23.7	21.5
	16	60	35	12.2	72	28	25
	20	68.5	40	14.8	83	33.6	30
	24	89	50	19.4	108	37.3	44
