宽型外压盖整合式丝杠支座

图片仅供参考

宽型外压盖整合式丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③⑥	材质 / ④	表面处理 / ①③	表面处理 / ④⑥	类型
JT-IVLUS	铸铁	S45C	SUJ2	磷化	发黑	外压盖整合型传动座 ● 宽型

①②③⑤为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂
使用之轴承经预压处理，轴向0间隙。
轴承采用P5配对DF组装，最适宜滚珠丝杠使用。

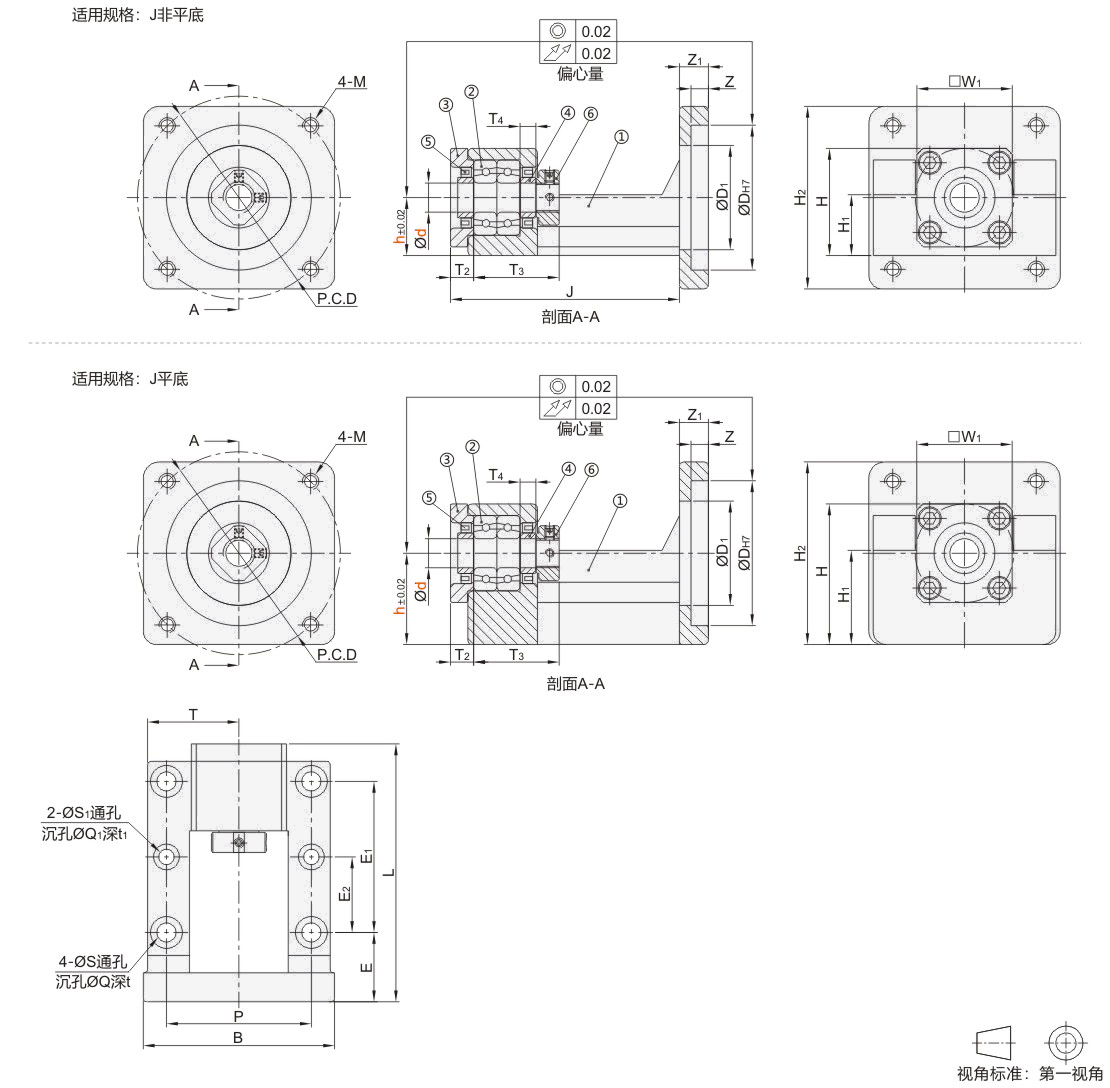

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

锁紧螺母规格

适用丝杠轴径 d	适用锁紧螺母
15	M15×1

选型参数

选型表

型号				L	B	W1	T	P	E	E1	E2	T2	T3	T4	J	D	D1	Z	Z1	H	H1	H2	S	Q	t	S1	Q1	t1	P.C.D	M	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																												建议丝杠支座	建议电机规格
	适用丝杠轴径	适用电机法兰	中心高																												支撑侧	止口规格	安装 P.C.D	安装孔
	d	F	h																												支撑侧	止口规格	安装 P.C.D	安装孔
JT-IVLUS	15	80	28	114	88	40	40	60	49	46	23	9	32	6	102	70	43	6	12	50	39	86	11	17	10	6	8	9	90	M5	JT-IVXLD-15	70	90	Ø6
		80S	28												102		46			50	39	86						9		M6	JT-IVXLD-15			Ø6.6
		80	44												平底		45			65	54	88						25		M5	一			Ø6
		80S	44														42											24		M6				Ø6.6
		86	44													73	43											24	98.4	M6		73	98.4	Ø6.6
		86	28												102	73				50	39							9	98.4		JT-IVXLD-15	73	98.4
		90	28												102	80				50	39							9	100		JT-IVXLD-15	80	100
