椭圆扁平带槽吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	吸盘材质	类型
JT-UVBOU	丁腈橡胶(NBR)	椭圆扁平带槽

特点
吸盘底部特殊凹槽结构，适用于油性表面、防滑性能好；
用于搬运金属薄板，具有良好水平和横向抓取力；
适用于不同形状、尺寸的工件。

选型参数

选型表

型号		螺纹	吸力 (N)	侧向力 (N)	油性表面侧向力(N)	内部体积 (cm3)
代码	规格	螺纹	吸力 (N)	侧向力 (N)	油性表面侧向力(N)	内部体积 (cm3)
JT-UVBOU	50(50 ×16)	FG01(内接螺纹G1/8) FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	31	24	12	2
	60(60×23)		57	37	33	3
	80(80×40)		122	96	64	7
	90(90×30)		140	110	100	10.7
	100(100×50)	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	217	181	121	20
	120(120 ×60)	FG02(内接螺纹G1/4) MG02(外接螺纹G1/4)	312	254	170	35

上表吸力、侧向力为测量工件表面光滑、干燥，真空度-60KPa条件下的值，以上数值不包括安全系数。根据工件表面状况不同，数值可能会有所变化。

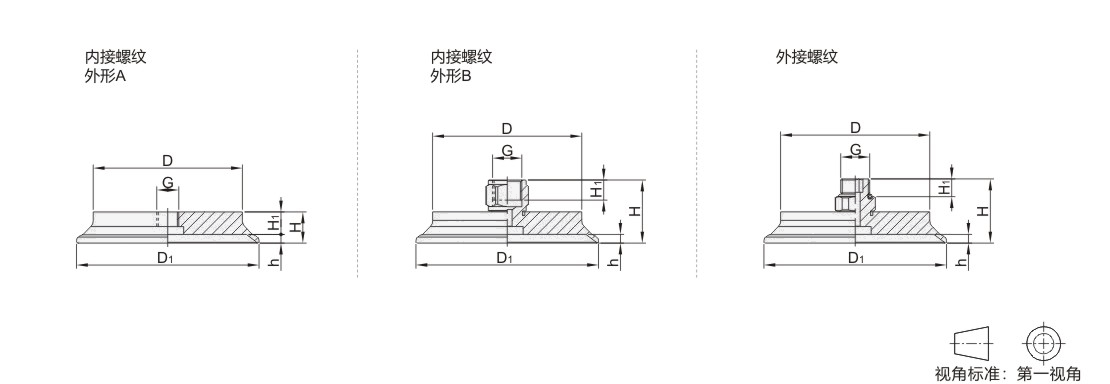

尺寸表

暂未上传文档资料
