凸轮轴承随动器内六角孔式

图片仅供参考

凸轮轴承随动器内六角孔式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	油脂类型	类型
JT-XFXSD	SUJ2	普通油脂	进口型 ● 带保持架 ● 圆柱型
JT-XFXSU	SUS440C	普通油脂	进口型 ● 带保持架 ● 圆柱型
JT-XFXDD	SUJ2	普通油脂	进口型 ● 全滚子型 ● 圆柱型
JT-XFXDU	SUS440C	普通油脂	进口型 ● 全滚子型 ● 圆柱型

工作温度-20°C~110℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

带保持架

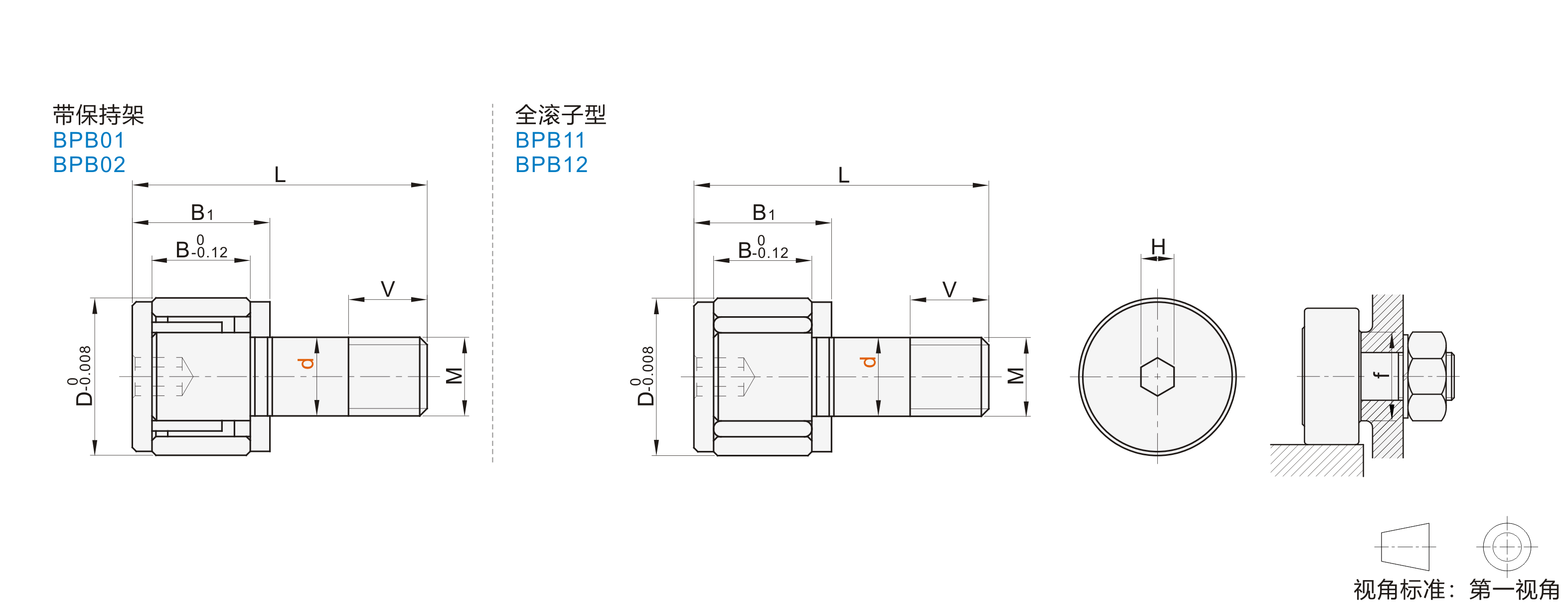

型号			D	M	B	B1	L	V	H	f (min)	基本额定负载(KN)				最大静态容许负载(kN)		极限转速 (rpm)	推荐转速 (rpm)	最大紧固扭矩 (N·cm)	重量 (g)
代码	dh6										Cr(动)		Cor(静)		最大静态容许负载(kN)
代码	dh6										钢	不锈钢	钢	不锈钢	钢	不锈钢
JT-XFXSD JT-XFXSU	2	0 -0.006	4.5	M2×0.4	2.5	4	8	2	0.9	4.3	0.29	0.23	0.2	0.16	0.2	0.16	42000	4200	9.1	0.6
	2.5		5	M2.5×0.45	3	4.5	9.5	2.5	0.9	4.8	0.42	0.34	0.35	0.28	0.35	0.28	33600	3360	18.7	1
	3		6	M3×0.5	4	5.5	11.5	3	1.3	5.8	0.62	0.5	0.61	0.48	0.48	0.48	28000	2800	33.5	2
	4	0 -0.008	8	M4×0.7	5	7	15	4	1.5	7.7	1.12	0.89	1.12	0.89	0.91	0.89	21000	2100	77.7	4
	5		10	M5×0.8	6	8	18	5	2	9.6	1.57	1.25	1.85	1.48	1.57	1.48	16800	1680	158	7
	6		12	M6×1.0	7	9.5	21.5	6	2.5	11.6	2.09	1.67	2.2	1.76	2.15	1.76	14000	1400	268	13

kgf=Nx0.101972

全滚子型

型号			D	M	B	B1	L	V	H	f (min)	基本额定负载(KN)				最大静态容许负载(kN)	极限转速 (rpm)	推荐转速 (rpm)	最大紧固扭矩 (N·cm)	重量 (g)
代码	dh6										Cr(动)		Cor(静)
代码	dh6										钢	不锈钢	钢	不锈钢
JT-XFXDD JT-XFXDU	1.4*	0 -0.006	4	M1.4×0.3	1.7	3.7	7	1.4	0.9	3.8	0.48	—	0.38	—	0.1	30000	3000	3	0.35
	2		4.5	M2×0.4	2.5	4	8	2		4.3	0.76	0.61	0.73	0.58	0.22	21000	2100	9.1	0.6
	2.5		5	M2.5×0.45	3	4.5	9.5	2.5		4.8	1	0.8	1.08	0.86	0.36	16800	1680	18.7	1
	3		6	M3×0.5	4	5.5	11.5	3	1.3	5.8	1.42	1.14	1.79	1.43	0.48	14000	1400	33.5	2
	4	0 -0.008	8	M4×0.7	5	7	15	4	1.5	7.7	2.37	1.9	3	2.4	0.91	10500	1050	77.7	4
	5		10	M5×0.8	6	8	18	5	2	9.6	3.18	2.54	4.7	3.76	1.57	8400	840	158	7
	6		12	M6×1.0	7	9.5	21.5	6	2.5	11.6	4.61	3.69	6.25	5	2.15	7000	700	268	13

kgf=Nx0.101972

JT-XFXDU不适用带*的规格
最大紧固扭矩为普通螺栓的1/4左右
微型凸轮轴承随动器的螺纹部为小径。为防止损坏，在使用紧固扳手进行安装时，请不要超过最大紧固扭矩。
