滑动轴承开口型标准型/加长型

图片仅供参考

滑动轴承开口型标准型/加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-JXOLD	铝合金	工程塑料	阳极氧化	-50℃~90℃	开口型 ● 标准型
JT-JXOLU	铝合金	工程塑料	阳极氧化	-50℃~90℃	开口型 ● 加长型

推荐固定座公差:H7
推荐配套轴公差:h6~h9

选型参数

选型表

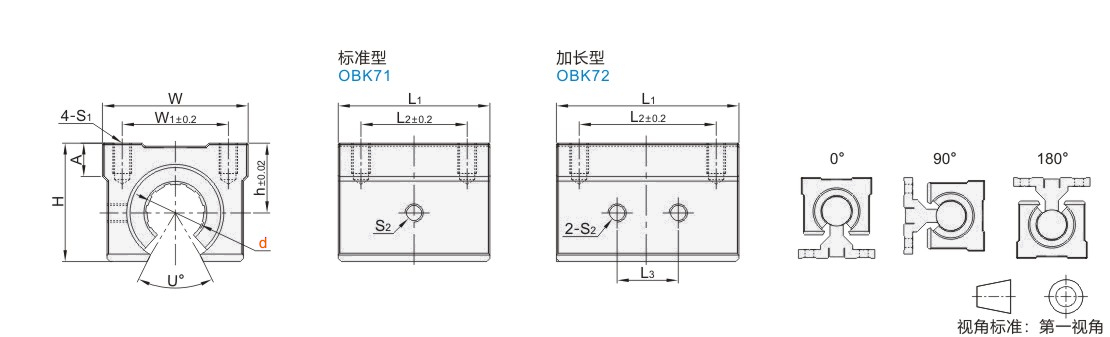

型号		d公差	W	H	A	h	U°	W1	S1	S2	L1		L2		L3	重量(g)
代码	轴径d	d公差	W	H	A	h	U°	W1	S1	S2	JT-JXOLD	JT-JXOLU	JT-JXOLD	JT-JXOLU	L3	JT-JXOLD	JT-JXOLU
标准型 JT-JXOLD 加长型 JT-JXOLU	12	+0.088 +0.030	40	27.6	8	17	80	28	M5深10	M5	39	—	26	—	—	84	—
	16	+0.088 +0.030	45	33	9	20	80	32	M5深12		45	85	30	60	41	125	250
	20	+0.091 +0.030	48	39	11	23	60	35	M6深12		50	96	35	70	47	159	318
	25	+0.091 +0.030	60	47	14	27	50	40	M6深12		65	130	40	100	63	343	686
	30	+0.110 +0.040	70	56	15	33	50	50	M8深18		70	140	50	110	70	450	905

型号		Fmax[N]动载荷			Fmax[N]静载荷
代码	轴径d	0°	90°	180°	0°	90°	180°
标准型 JT-JXOLD	12	960	635	240	6720	4445	1680
	16	1440	990	396	10080	6943	2772
	20	2250	1800	900	15750	12600	6300
	25	3625	2953	1523	25375	20670	10658
	30	5100	4250	2278	35700	29735	15948
加长型 JT-JXOLU	16	2880	1980	792	20160	13886	5544
	20	4500	3600	1800	31500	25200	12600
	25	7250	5906	3046	50750	41340	21316
	30	10200	8500	4556	71400	59470	31896
