选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

1~294/0.1

台阶直径P(mm) *

2~49/1

内螺纹大小N(mm) *

扳手槽到端面位置K(mm) *

0~788/1

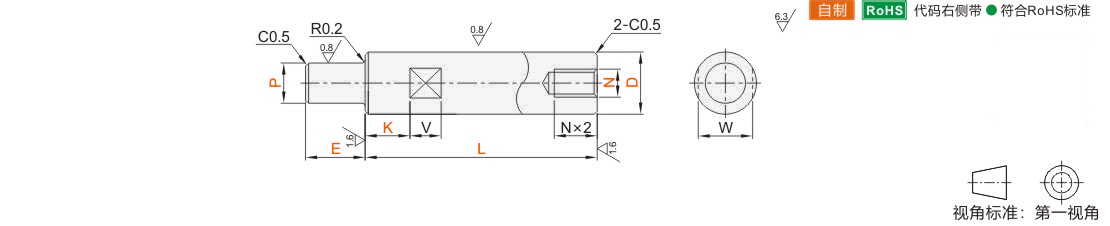

台阶内螺纹转轴

图片仅供参考

台阶内螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GXNDD●	g6	g6	S45C	发黑	一端内螺纹型 ● 带扳手槽型
JT-GXNDU●	g6	g6	S45C	无电解镀镍	一端内螺纹型 ● 带扳手槽型
JT-GXNUD			S45C		一端内螺纹型 ● 带扳手槽型
JT-GXNOD●	h7	h7	S45C	发黑	一端内螺纹型 ● 带扳手槽型
JT-GXNOU			S45C	发黑	一端内螺纹型 ● 带扳手槽型
JT-GXNXD			S45C	发黑	一端内螺纹型 ● 带扳手槽型
JT-GXNLD●	h9	g6	S45C	发黑	一端内螺纹型 ● 带扳手槽型
JT-GXNGD●	h9	h7	S45C	发黑	一端内螺纹型 ● 带扳手槽型

D·P	g6	h7	h9
2~3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1		最小单位1	N	带扳手槽型	W	V
代码	Dg6	L	E	P	N	K(最小单位1)	W	V
JT-GXNDD JT-GXNDU JT-GXNUD	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	25.0~600.0		4≤P＜D	5 6 8		10	12
	13	25.0~600.0			5 6 8		11
	15	25.0~700.0			5 6 8 10		13
	16	35.0~800.0			5 6 8 10 12		14
	17				5 6 8 10 12		14
	18				5 6 8 10 12 16		15
	20				5 6 8 10 12 16		17
	22			8≤P＜D	5 6 8 10 12 16		19
	25	45.0~800.0			5 6 8 10 12 16		22
	30	55.0~800.0			8 10 12 16 20		27	16
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24		30	16
	40	75.0~800.0			12 16 20 24 30		36	20
	50	95.0~800.0			16 20 24 30		41	20

h7

型号		最小单位0.1		最小单位1	N	带扳手槽型	W	V
代码	Dh7	L	E	P	N	K(最小单位1)	W	V
JT-GXNOD JT-GXNOU JT-GXNXD	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6		8
	12	25.0~600.0		4≤P＜D	5 6 8		10	12
	15	25.0~700.0			5 6 8 10		13
	20	35.0~800.0			5 6 8 10 12 16		17
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16		22
	30	55.0~800.0		8≤P＜D	8 10 12 16 20		27	16
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24		30	16
	40	75.0~800.0			12 16 20 24 30		36	20
	50	95.0~800.0			16 20 24 30		41	20

h9

型号		最小单位0.1		最小单位1	N	带扳手槽型	W	V
代码	Dh9	L	E	P	N	K(最小单位1)	W	V
JT-GXNLD JT-GXNGD	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6		8
	12	25.0~600.0		4≤P＜D	5 6 8		10	12
	15	25.0~700.0			5 6 8 10		13
	20	35.0~800.0			5 6 8 10 12 16		17
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16		22
	30	55.0~800.0		8≤P＜D	8 10 12 16 20		27	16
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24		30	16

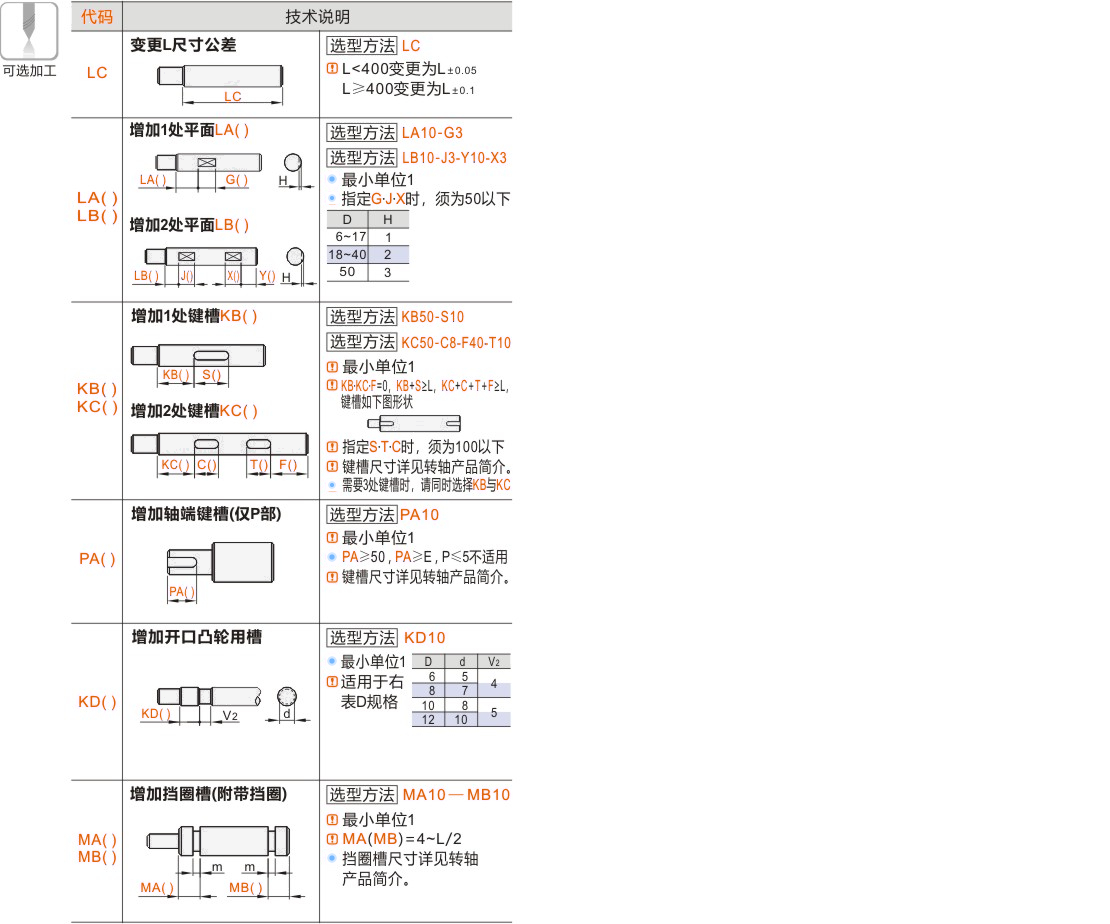

可选加工参数
