直线导轨限位块 凸型 正面安装
图片仅供参考
收藏 分享

直线导轨限位块 凸型 正面安装

产品属性： 类型 凸型 主体材质 S45C 产品名称 限位块 安装面 正面安装型 种类筛选 直线导轨配件
产品型号： 请点击左侧选项进行选型
代码
限位孔
螺纹
主体
/ 材质		主体
/ 表面处理		螺栓/螺钉
代码
类型
JT-HMFLD无孔—S45C镀硬铬
—单件 ● 凸型限位块
JT-HMFLX螺纹孔
粗牙S45C镀硬铬
—单件 ● 凸型限位块
JT-HMFLM螺纹孔
粗牙S45C发黑—单件 ● 凸型限位块
JT-HMFLL螺纹孔
细牙S45C镀硬铬—单件 ● 凸型限位块
JT-HMFLG螺纹孔
细牙S45C发黑—单件 ● 凸型限位块
JT-HMFMD螺纹孔粗牙S45C镀硬铬PBE32
组件 ● 凸型限位块+定位螺栓
JT-HMFMU螺纹孔粗牙S45C发黑PBE32
组件 ● 凸型限位块+定位螺栓
JT-HMFMO螺纹孔粗牙S45C镀硬铬TDC61
组件 ● 凸型限位块+聚氨酯螺钉
JT-HMFMX螺纹孔粗牙S45C发黑TDC61
组件 ● 凸型限位块+聚氨酯螺钉

特点：属于直型和L型的过渡结构，外形紧凑适合中等载荷。

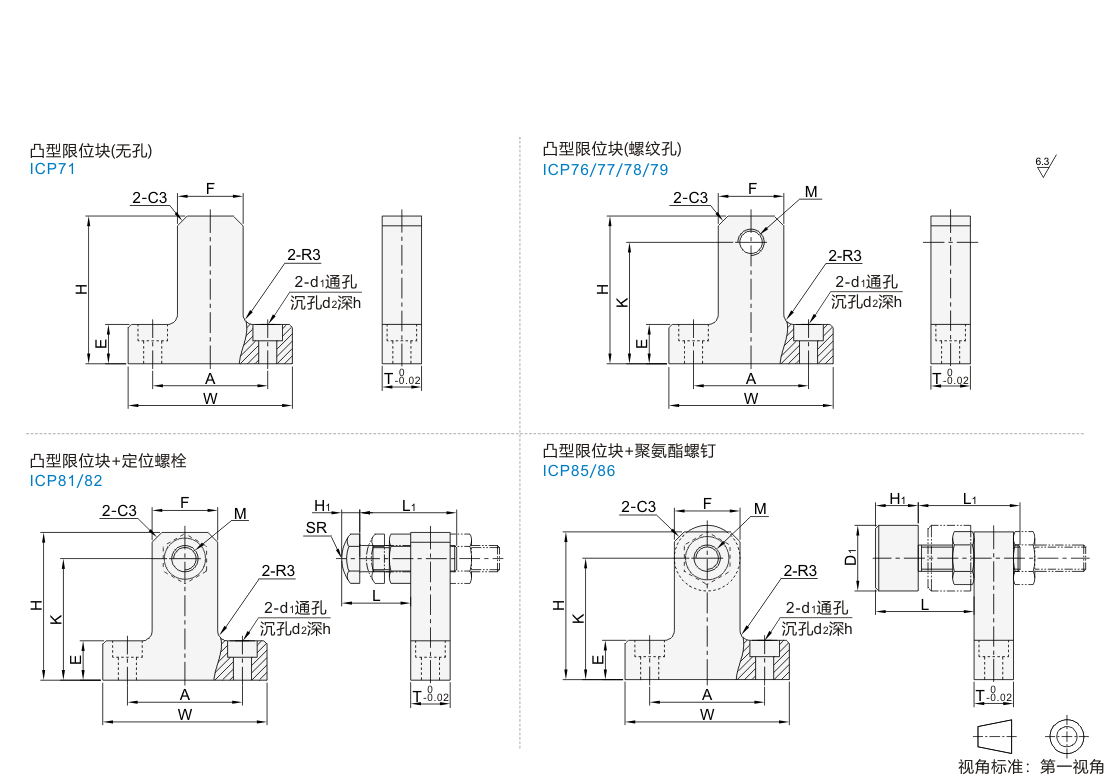

选型参数

选型表

型号
W
H
A
E
F
T
M
K
d1
d2
h
代码适用导轨规格粗牙细牙
单件
JT-HMFLD
JT-HMFLX
JT-HMFLL
JT-HMFLM
JT-HMFLG
组件
JT-HMFMD
JT-HMFMO
JT-HMFMU
JT-HMFMX		15A502735121812M6×1.0M6×0.75195.595
15B3831
20A503535121812M8×1.25M8×1.0275.595
20B4537
25A504035162016M8×1.25M8×1.0326.6116
25B5144
30B656045162416M10×1.5M10×1.0519148
35B657045162416M10×1.5M10×1.0619148
型号
L
L1
H1
SR
D1
匹配导轨
宽度系列
适用怡合达
导轨型号
代码适用导轨规格JT-HMFMD/JT-HMFMUJT-HMFMO/JT-HMFMXJT-HMFMD/JT-HMFMUJT-HMFMO/JT-HMFMXJT-HMFMD/JT-HMFMUJT-HMFMO/JT-HMFMX
单件
JT-HMFLD
JT-HMFLX
JT-HMFLL
JT-HMFLM
JT-HMFLG
组件
JT-HMFMD
JT-HMFMO
JT-HMFMU
JT-HMFMX		15A7~2211~233025410415微型15系列IAC/ IAF-H16
IAJ/ IAM-H16
15B重载15系列IBJ-H24
IBC-H28
20A10~2814~3135305.513520微型20系列—
20B重载20系列IBJ/ IBP-H30
IBC/ IBF-H30
25A10~2814~3135305.513520微型25系列—
25B重载25系列IBJ/ IBP-H36
IBC/ IBF-H40
30B12~3616~394540715525重载30系列IBJ/ IBP-H42
IBC/ IBF-H45
35B12~3616~394540715525重载35系列—
