选择代码

代码参数

固定座长度

外壳形状

密封圈

选型参数

内径d(mm) *

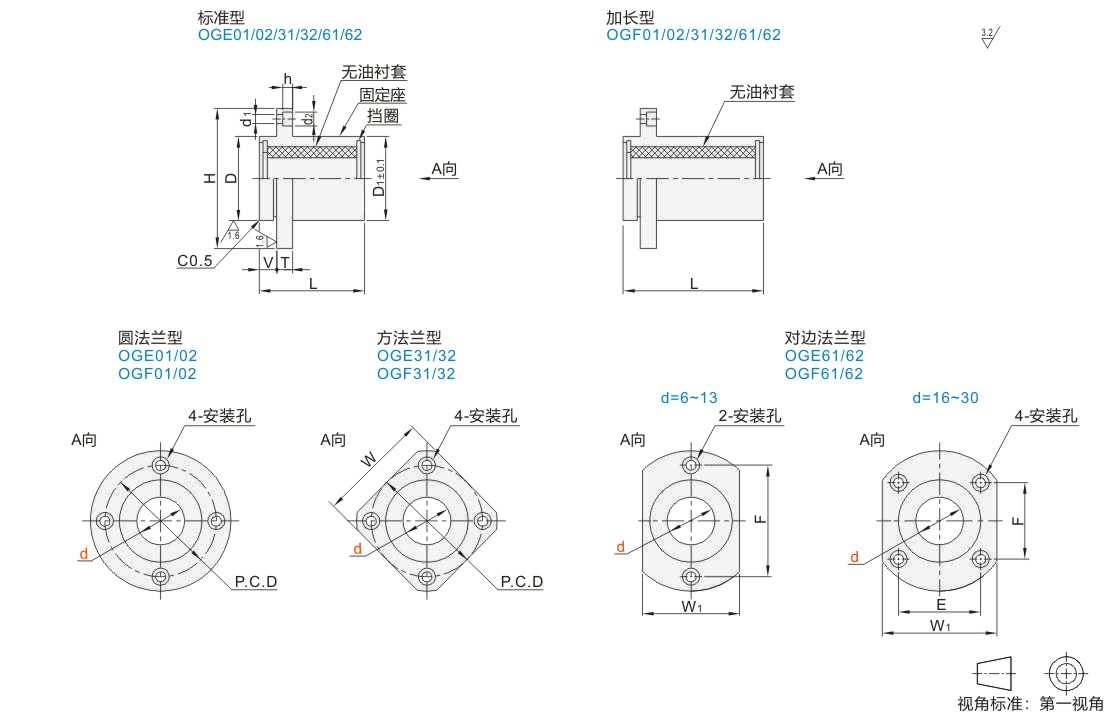

无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	密封圈	类型
JT-JSVSD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	标准型 ● 圆法兰型
JT-JSVSU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	标准型 ● 圆法兰型
JT-JSVQD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	标准型 ● 方法兰型
JT-JSVQU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	标准型 ● 方法兰型
JT-JSVXD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	标准型 ● 对边法兰型
JT-JSVXU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	标准型 ● 对边法兰型
JT-JSASD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 圆法兰型
JT-JSASU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 圆法兰型
JT-JSAQD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 方法兰型
JT-JSAQU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 方法兰型
JT-JSAXD	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	无	加长型 ● 对边法兰型
JT-JSAXU	SS400	喷细砂无电解镀镍	高力黄铜 (SP2) 镶嵌固体润滑剂	有	加长型 ● 对边法兰型

选型参数

选型表

型号			D		D1	L		V	H	T	d1	d2	h	P.C.D	W	W1	E	F
代码	d		D		D1	标准型	加长型	V	H	T	d1	d2	h	P.C.D	W	W1	E	F
圆法兰型对边法兰型 JT-JSVSD JT-JSVXD JT-JSVSU JT-JSVXU JT-JSASD JT-JSAXD JT-JSASU JT-JSAXU 方法兰型 JT-JSVQD JT-JSVQU JT-JSAQD JT-JSAQU	6	+0.022 0	12	0 -0.018	11.8	22	37	4.5	28	5	3.3	6	3.3	20	22	18	—	20
	8	+0.028 0	15	0 -0.018	14.8	27	47	4.5	32	5	3.3	6	3.3	24	25	21		24
	10	+0.028 0	19	0 -0.021	18.8	32	57	5.5	40	6	4.3	7.5	4.3	29	30	25		29
	12	+0.034 0	21		20.8				42					32	32	27		32
	13		23		22.8				43					33	34	29		33
	16		28		27.8	37	67		48					38	37	34	22	31
	20	+0.041 0	32	0 -0.025	31.6	42	77	7.5	54	8	5.3	9	5.3	43	42	38	24	36
	25		40		39.6	58	108	7.5	62	8	5.3	9	5.3	51	50	46	32	40
	30		45		44.6	68	128	9.5	74	10	6.3	11	6.3	60	58	51	35	49
	35	+0.050 0	52	0 -0.030	51.6	68	128	9.5	82	10	6.3	11	6.3	67	64	—	—	—
	40		60		59.6	80	150	12.5	96	13	8.5	14	8.3	78	75
	50		80		79.6	90	170	12.5	116	13	8.5	14	8.3	98	92
