拖链用竖隔片

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXESD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	35系列拖链
JT-KXESU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	35系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVESD	加强型35系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

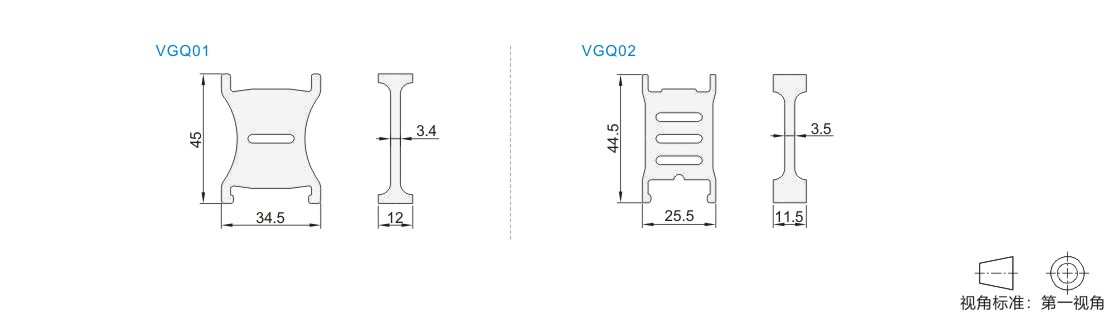

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
JT-KSESD	加强型 35系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXESD
JT-KSESU	加强型 35系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXESU

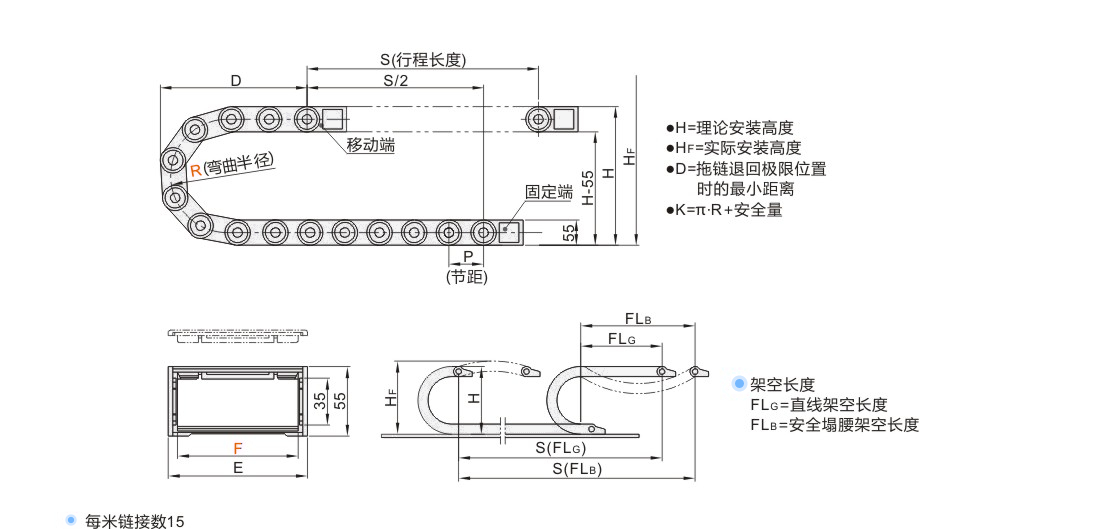

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXESD	50	75	1~	JT-KVESD-F50	205	169	396	260	74	66	30	1.5	60	20	≈1.67
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	60	75		JT-KVESD-F60	205	169	396	260	84						≈1.83
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	75	75		JT-KVESD-F75	205	169	396	260	99						≈1.97
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	100	75		JT-KVESD-F100	205	169	396	260	124						≈2.15
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	125	75		JT-KVESD-F125	205	169	396	260	149						≈2.32
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	150	75		JT-KVESD-F150	205	169	396	260	174						≈2.48
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	175	75		JT-KVESD-F175	205	169	396	260	199						≈2.63
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	200	75		JT-KVESD-F200	205	169	396	260	224						≈2.78
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			666	390	1080	716
	250	75		JT-KVESD-F250	205	169	396	260	274						≈2.93
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
JT-KXESU	60	75	1~	JT-KVESD-F60	205	169	396	260	84	66	30	1.5	60	20	≈1.97
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	75	75		JT-KVESD-F75	205	169	396	260	99						≈2.13
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	100	75		JT-KVESD-F100	205	169	396	260	124						≈2.29
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	130	75		JT-KVESD-F130	205	169	396	260	154						≈2.47
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	150	75		JT-KVESD-F150	205	169	396	260	174						≈2.7
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516

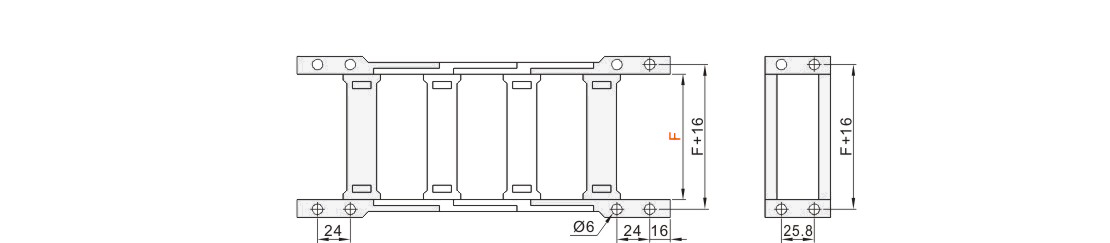

接头

型号
代码	内宽F
JT-KVESD	50
	60
	75
	100
	125
	130
	150
	175
	200
	250
