代码参数

台阶位置

类型

选型参数

丝杠外径D(mm) *

导程 *

丝杠长度L(mm) *

30~550/1

台阶长度F(mm) *

2~45/1

台阶长度S(mm) *

2~45/1

台阶直径Q(mm) *

台阶直径V(mm) *

微型滑动丝杠组件

图片仅供参考

微型滑动丝杠组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	螺纹旋向	材质 / 丝杠	材质 / 螺帽	类型
JT-IQCSO	组件（丝杠+螺帽）	右旋	SUS304	特殊树脂	一端台阶型
JT-IQCDD	组件（丝杠+螺帽）	右旋	SUS304	特殊树脂	两端台阶型

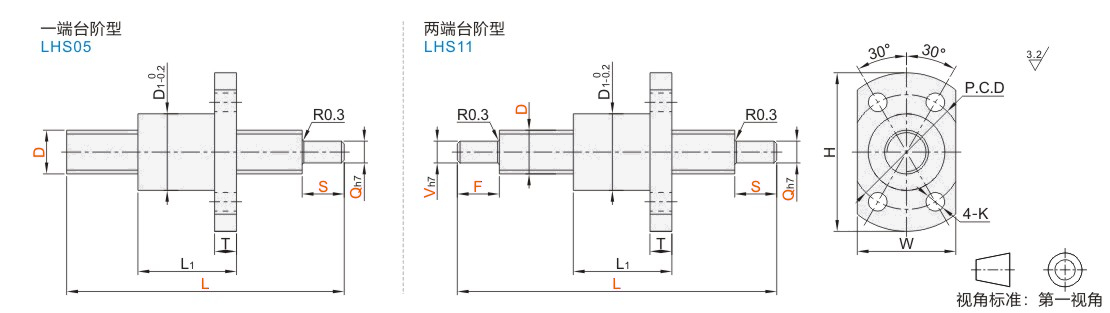

选型参数

两端台阶型

型号			最小单位1		Q	头数	螺帽尺寸							容许轴向负载 N(参考)	容许转速 rpm(参考)	紧固扭矩 N·mm
代码	D	导程	L	S	Q	头数	D1	L1	H	T	W	K	P.C.D	容许轴向负载 N(参考)	容许转速 rpm(参考)	紧固扭矩 N·mm
组件 (丝杠+螺帽) JT-IQCSO	4	1	30~150	2≤S≤Q×3	2.5	1	10	11.5	23	3.5	15	2.9	15	50	2500	180
	4	2	30~150		2.5	2	10	11.5	23	3.5	15	2.9	15	60	2500	180
	6	1	30~250		3 4	1	12	14.5	26	3.5	17	3.4	18	120	2000	400
		2				1								60
		9				4								90
		18				4								110
	8	1	40~250		4 5	1	14	18	29	4	18	3.4	21	200	2000	400
		2	40~250			1								290
		12	40~350	2≤S≤Q×4*		4								210
		24	40~350	2≤S≤Q×4*		6								210
	10	2	50~250	2≤S≤Q×5	5 6 7	1	16	22	33	5	22	4.5	24	460	1500	500
		15	50~500			4								410
		30	50~500			6								440
	12	2	50~250		6 7 8 9	1	18	25	35	5	22	4.5	26	660	1000	500
		12	50~550			6								710
		18												750
		36												540

* Q=4时，S为Q的3倍以下。紧固扭矩是指螺帽上固定孔的螺栓所适用的最大扭矩。

一端台阶型

型号			最小单位1		V·Q	头数	螺帽尺寸							容许轴向负载 N(参考)	容许转速 rpm(参考)	紧固扭矩 N·mm
代码	D	导程	L	F·S	V·Q	头数	D1	L1	H	T	W	K	P.C.D	容许轴向负载 N(参考)	容许转速 rpm(参考)	紧固扭矩 N·mm
组件 (丝杠+螺帽) JT-IQCDD	4	1	30~150	2≤F≤V×3 2≤S≤Q×3	2.5	1	10	11.5	23	3.5	15	2.9	15	50	2500	180
	4	2	30~150		2.5	2	10	11.5	23	3.5	15	2.9	15	60	2500	180
	6	1	30~250		3 4	1	12	14.5	26	3.5	17	3.4	18	120	2000	400
		2				1								60
		9				4								90
		18				4								110
	8	1	40~250		4 5	1	14	18	29	4	18	3.4	21	200	2000	400
		2	40~250			1								290
		12	40~350	2≤F≤V×4* 2≤S≤Q×4		4								210
		24	40~350	2≤F≤V×4* 2≤S≤Q×4		6								210
	10	2	50~250	2≤F≤V×5 2≤S≤Q×5	5 6 7	1	16	22	33	5	22	4.5	24	460	1500	500
		15	50~500			4								410
		30	50~500			6								440
	12	2	50~250		6 7 8 9	1	18	25	35	5	22	4.5	26	660	1000	500
		12	50~550			6								710
		18												750
		36												540

*V·Q=4时，F·S为V·Q的3倍以下。紧固扭矩是指螺帽上固定孔的螺栓所适用的最大扭矩。

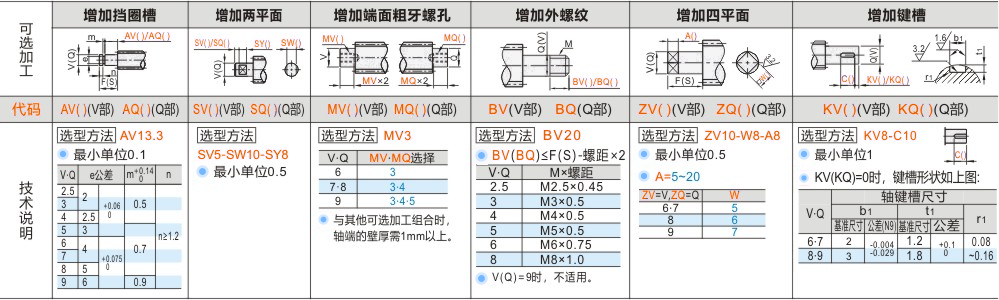

可选加工参数

产品名称

暂未上传文档资料
